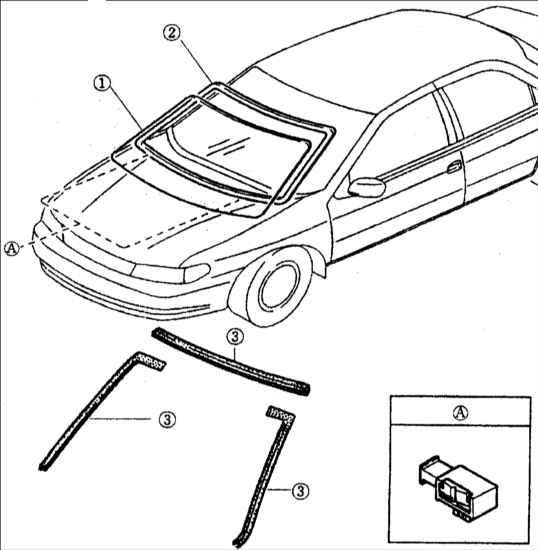

16.9. Ветровое стекло
1 – ветровое стекло;
2 – передняя накладка; |
3 – окантовка ветрового стекла.
|
Набор инструментов 0305 870 А для снятия и установки стекла
1 – инструментальный ящик;
2 – шприц для уплотнителя;
3 – съемник молдинга;
4 – рояльная проволока;
5 – ветошь; |
6 – кисть;
7 – шило;
8 – нож;
9 – бруски. |
Снятие
Предупреждение
 Для снятия и установки
стекла используйте специальный набор инструментов. 49 0305 870 А.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините провод от отрицательной
клеммы аккумуляторной батареи. |
| 2. Снимите внутреннее зеркало заднего
вида, противосолнечный козырек, потолочную консоль, облицовку верхней
передней дверной рамы и передней стойки и окантовку ветрового стекла. |
| 3. Снимите стеклоочиститель. |
4. Снимите стекло, отделив стекло
от уплотнителя с помощью стандартного электрического или ручного съемного
инструмента, или используйте следующую процедуру.

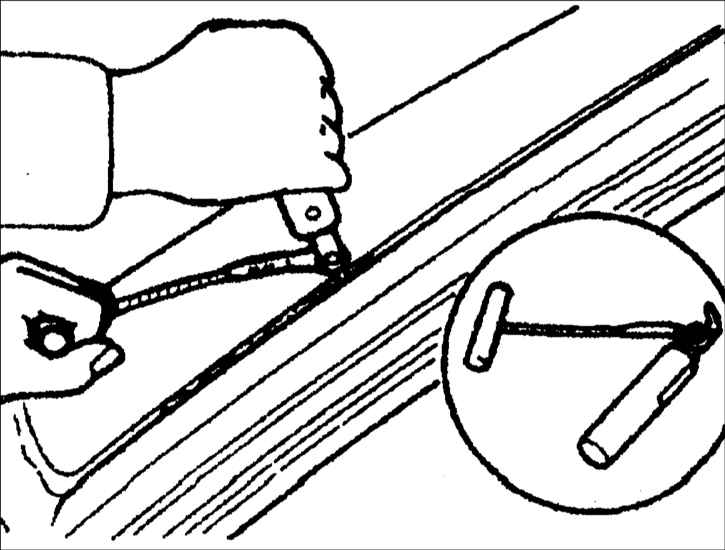

При помощи шила сделайте отверстие в уплотнителе. Пропустите через
это отверстие конец отрезка рояльной проволоки (длиной примерно 40
см и прикрепите к обоим концам бруски. |
 |

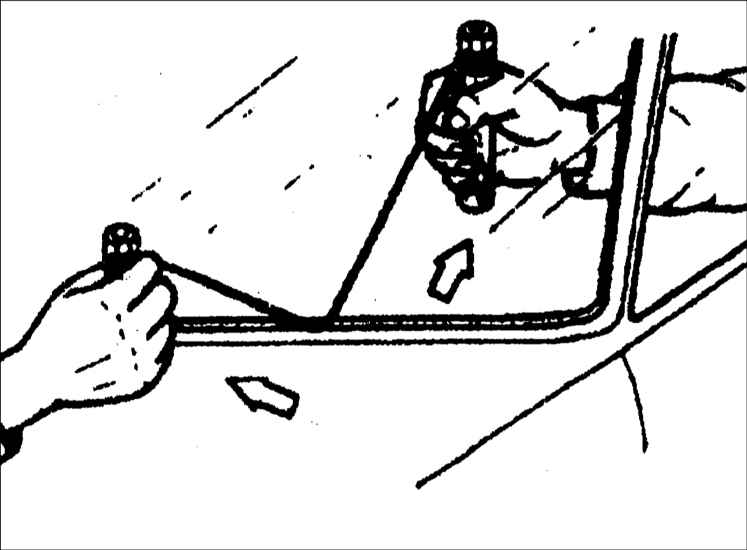

5. Два человека должны взять
эти бруски, один изнутри, а другой снаружи автомобиля, а затем разрезать
уплотнитель вокруг стекла. |
| 6. Снимите стекло с кузова. |
| 7. Снимите окантовку со стекла |
Предупреждение
Подложите пластмассовую
пластинку под рояльную проволоку там, где она касается панели приборов,
а затем перемещайте пластинку вдоль разрезаемого участка.
Режьте по границе
между стеклом и уплотнителем.
В случае очень
сильного разогрева рояльная проволока может лопнуть, поэтому периодически
давайте ей остывать и не работайте слишком долго на одном месте.
Если стекло
не подлежит повторному использованию, то снятие можно произвести
быстрее, если вместо рояльной проволоки использовать инструмент,
аналогичный показанному на рисунке.
|
 |
|
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
|

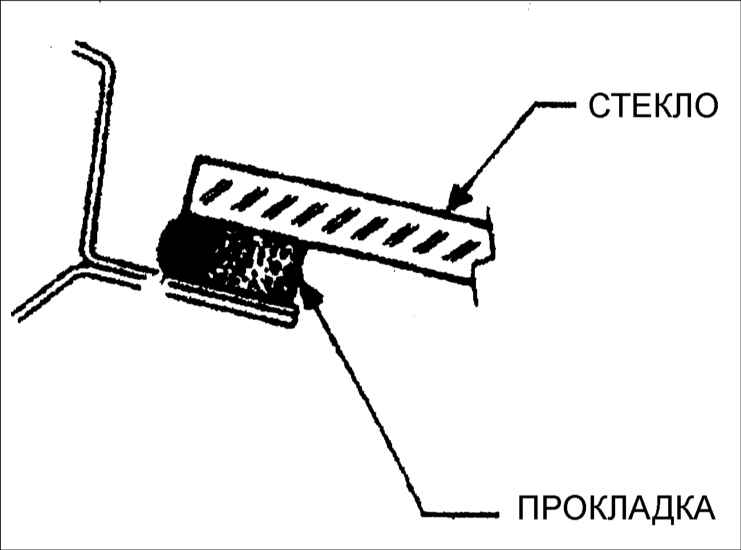

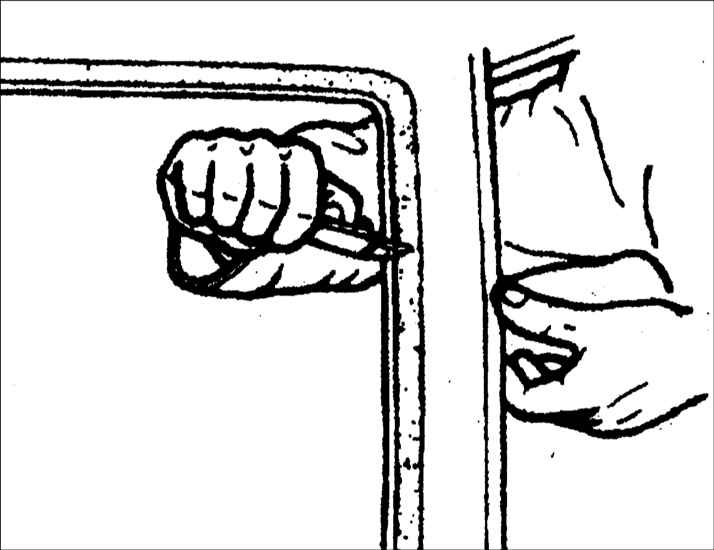

1. При помощи ножа аккуратно
выровняйте уплотнитель на кузове. Оставьте слой толщиной примерно
1-2 мм. |
Предупреждение
В случае выкрашивания
старого уплотнителя нанесите на эти места новый уплотнитель.
|
| 2. Тщательно очистите и удалите
всю консистентную смазку в зоне шириной 5 см по периметру стекла и
клей, оставшийся на кузове. |
| 3. Нанесите первый слой грунтовки
по периметру стекла на расстоянии 15 мм от края. |
 |

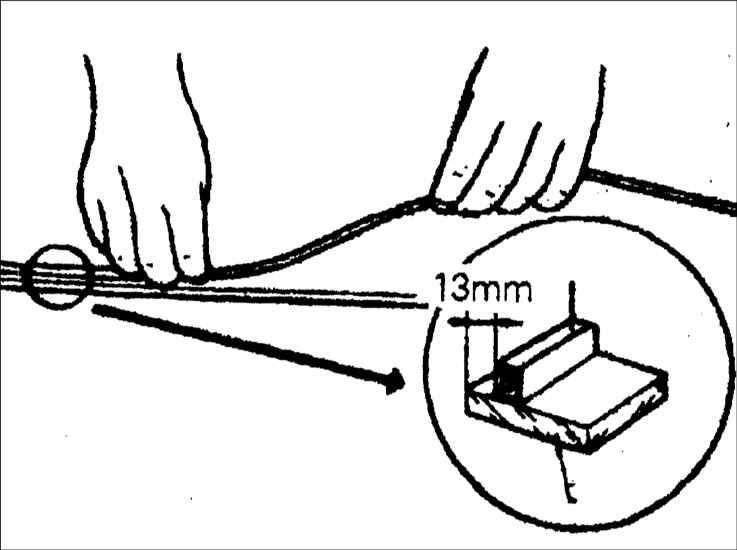

4. Приклейте накладку по периметру
стекла на расстоянии 13 мм от края. |
Предупреждение
Прочно приклейте
накладку и дайте ей просохнуть.
|
 |

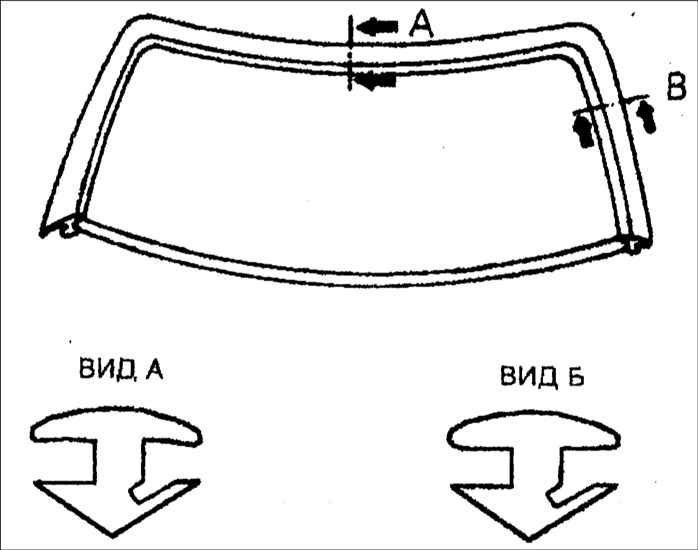

5. Установите окантовку на стекло. |
 |

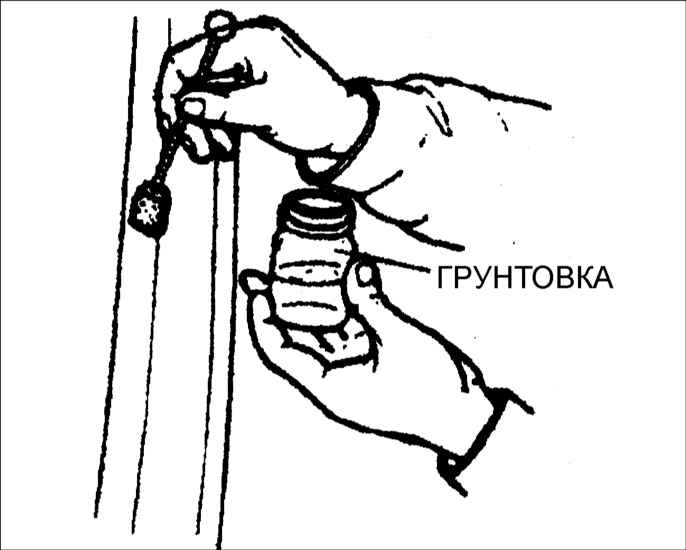

6. С помощью кисти нанесите грунтовку
по периметру стекла и кузова и дайте ей просохнуть в течение 20-30
минут. |
Предупреждение
Не допускайте
контакта загрунтованных поверхностей с грязью, водой, маслом и т.
д. и не трогайте их руками.
|
 |

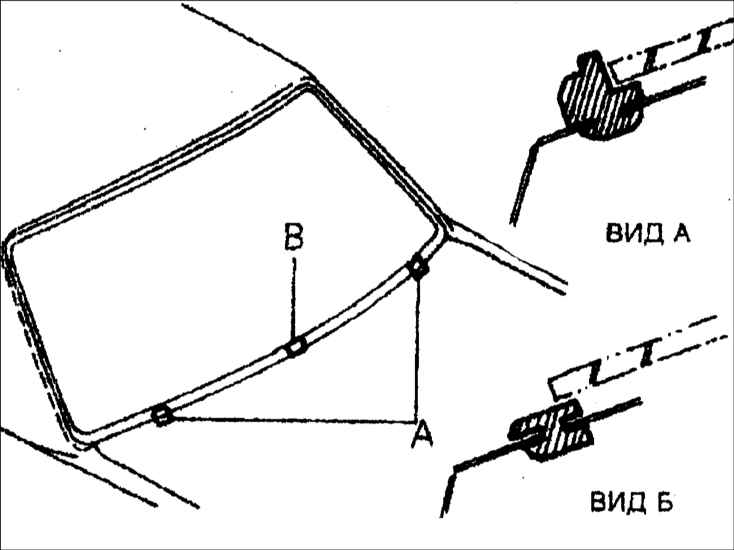

7. Установите распорки и зажимы
в положения, показанные на рисунке. |

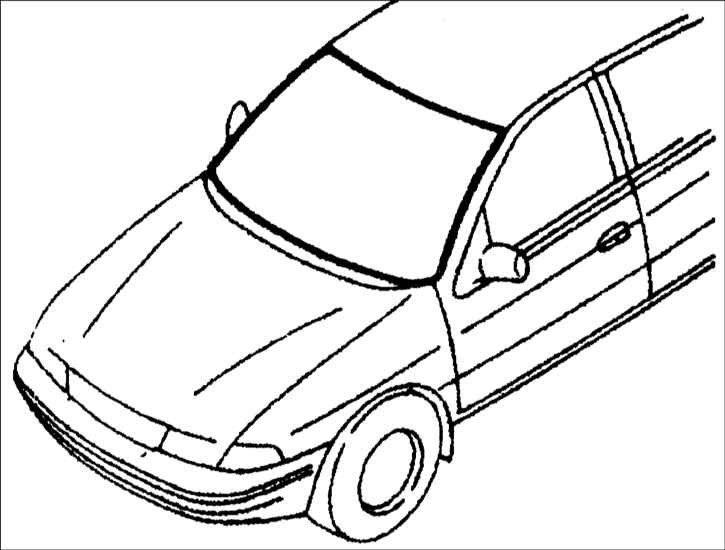

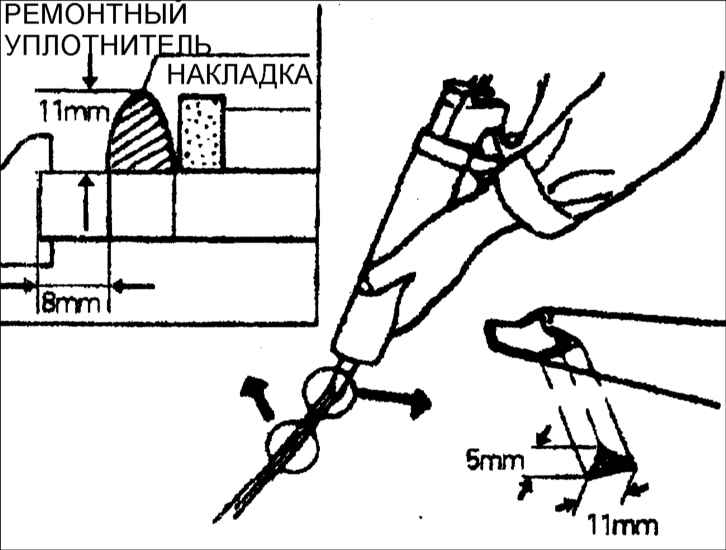

| 8. Когда грунтовка высохнет, нанесите при
помощи шприца для уплотнителя валик ремонтного уплотнителя толщиной
11 мм на расстоянии 8 мм от кромки стекла. |
 |
Предупреждение
Срежьте сопло
патрона ремонтного уплотнителя, как показано на рисунке.

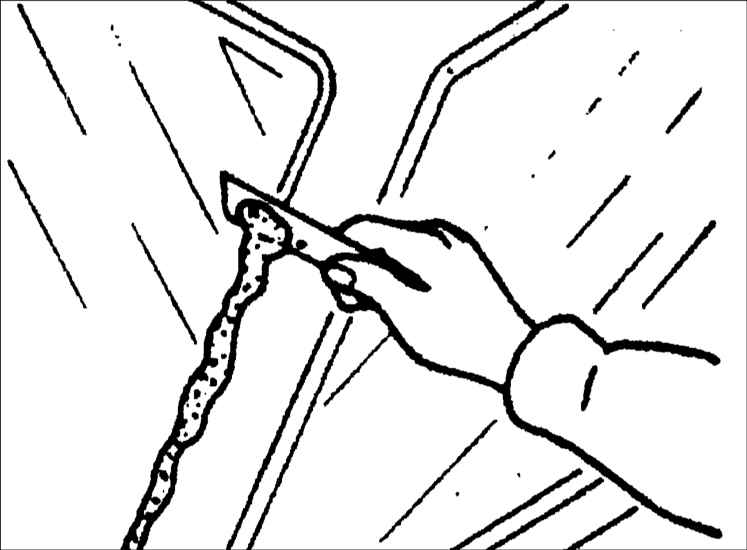

При необходимости
разгладьте слой ремонтного уплотнителя, чтобы исправить какие-либо
неровности.
|
 |

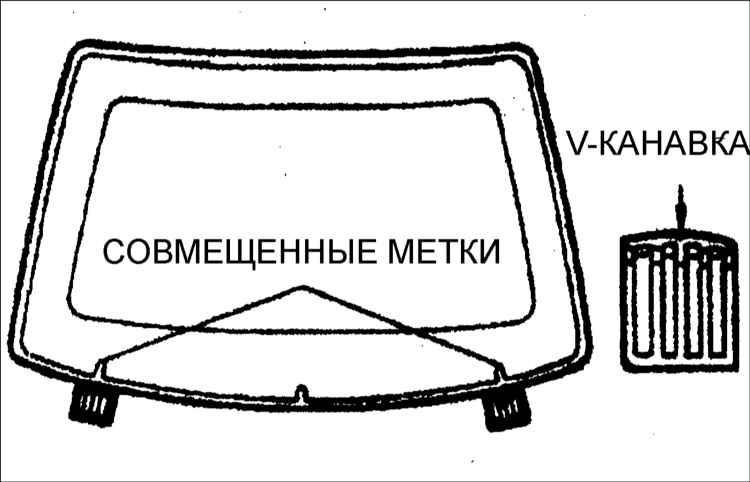

Предупреждение
Совместите
метки на стекле с V-образными пазами на распорках.
Время затвердевания ремонтного уплотнителя
При температуре 20°С
Время затвердевания поверхности: 1 час
Время, требуемое до начала эксплуатации автомобиля: 4 часа
При температуре 35°С
Время затвердевания поверхности: 10 мин.
Время, требуемое до начала эксплуатации автомобиля: 2 часа
|
 |
9. При необходимости удалите излишки или
добавьте ремонтный уплотнитель. |
 |
10. Проверьте на отсутствие течи воды. При
обнаружении течи тщательно удалите воду и добавьте ремонтный уплотнитель
(В001. 77 739). |
| 11. После проверки на отсутствие
течи воды установите отделку стойки, панель передней стенки, решетку
передней стенки, стеклоочиститель и т. д. |
 |
12. Установите зеркало заднего вида, противосолнечный
козырек, потолочную консоль, облицовку верхней передней дверной рамы
и передней стойки и окантовку ветрового стекла. |
|
|
