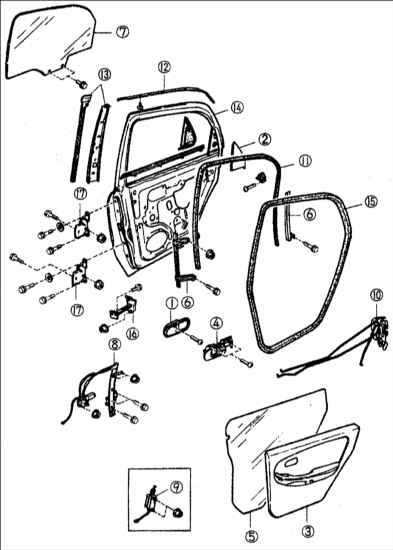

16.6. Задняя дверь
1 – крышка внутренней ручки;
2 – внутренняя отделка двери;
3 – обивка двери;
4 – сборка внутренней ручки;
5 – защитный экран двери;
6 – направляющие стекла "А"/"В";
7 – стекло;
8 – стеклоподъемник;
9 – управляющий механизм замка; |
10 – замок двери;
11 – направляющий паз стекла;
12 – окантовка двери;
13 – отделка двери и центральная прокладка;
14 – каркас двери;
15 – уплотнение;
16 – ограничитель открытия двери;
17 – петли. |

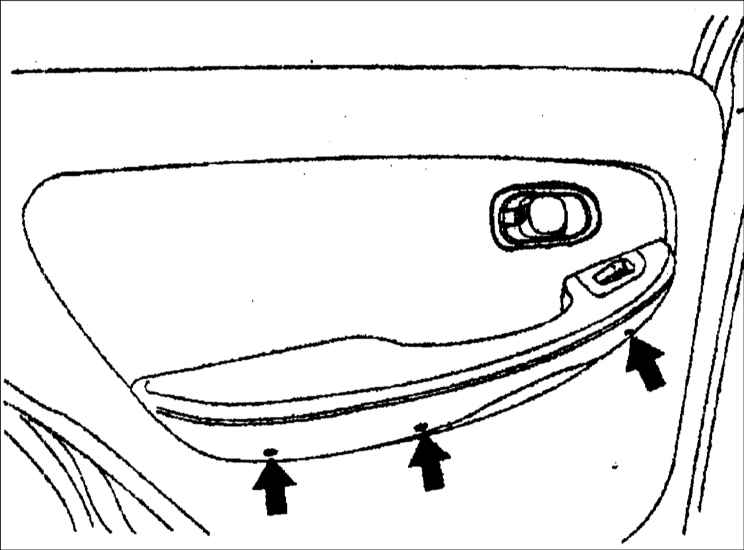

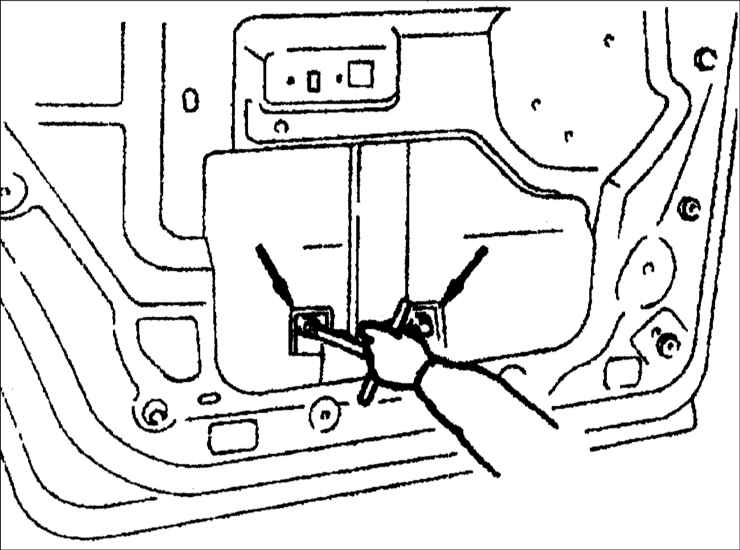

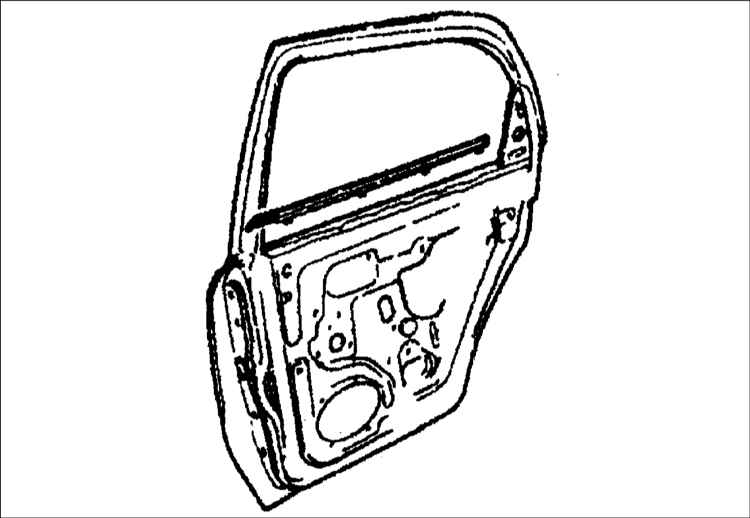

Снятие
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установку двери проводите в последовательности,
обратной снятию, с учетом следующего. |
| 2. При установке треугольной форточки смажьте
мыльным раствором наружный периметр уплотнителя. |

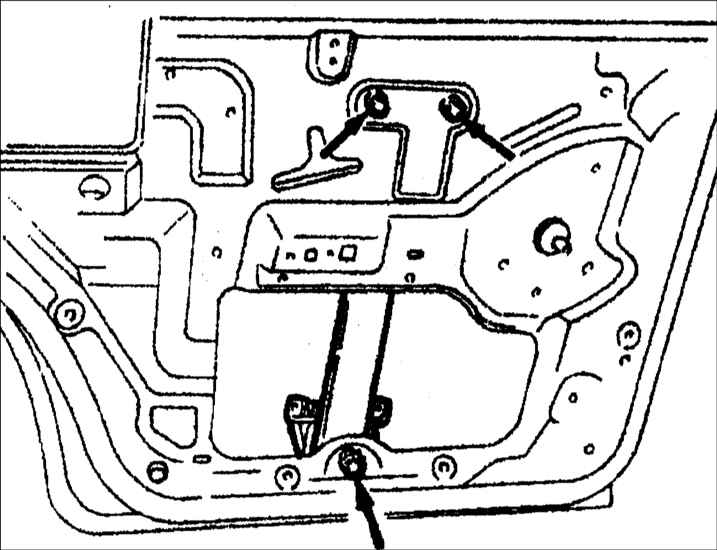

| 3. После установки стеклоподъемника отрегулируйте
его так, чтобы стекло двери легко и плавно перемещалось вверх и вниз. |
Предупреждение
 При необходимости
смажьте ограничитель открытия двери.
Моменты затяжки, Н•м
Замок двери в сборе: 4,2–6,18
Наружная ручка: 8,8–13
Гайка крепления стеклоподъемника: 8,8–13
Болт крепления стеклоподъемника: 7,8–11
Собачка замка двери: 18–26
Болт крепления петли двери: 18–29
|
|
Регулировка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |
1. Проверьте, чтобы
дверь легко закрывалась, и не было люфта. В случае необходимости ослабьте
винты собачки крепления и отрегулируйте положение двери, перемещая
собачку замка двери по вертикали или по горизонтали. |
2. Проверьте задний зазор между
дверью и кузовом. В случае необходимости отрегулируйте дверь, перемещая
собачку замка двери по горизонтали.
Момент затяжки: 18–26 Н•м |
|
Петли двери
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |

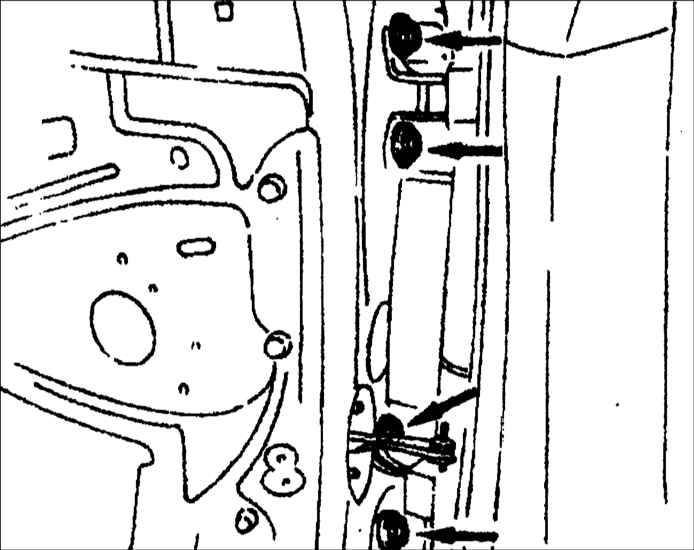

1. Откройте дверь,
и если в петлях имеется люфт, то затяните болты крепления петли двери
(показаны стрелками). |
2. Чтобы отрегулировать зазор между
дверью и кузовом, ослабьте болты крепления петли двери и проведите
регулировку.
Момент затяжки: 17,64–29,4 Н•м |
|
|
