10.7. Снятие, проверка состояния и установка винтовых пружин и стоечных сборок передней подвески Перед снятием компонентов проверьте состояние амортизаторов и винтовых пружин
на стоящем на земле автомобиле. Поочередно надавите на каждый из углов автомобиля,
— исправные амортизаторы обеспечивают возврат угла при отпускании за один качок
кузов. Для оценки состояния винтовых пружин несколько раз качните автомобиль
для усадки компонентов, затем проверьте высоту посадки кузова (номинальные значения
— см. иллюстрацию Оценка состояния винтовых
пружин) — просевшие пружины восстановительному ремонту не
подлежат и должны быть заменены.

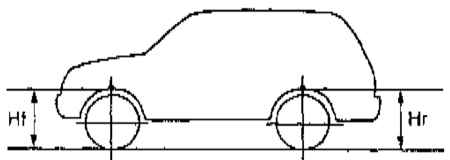

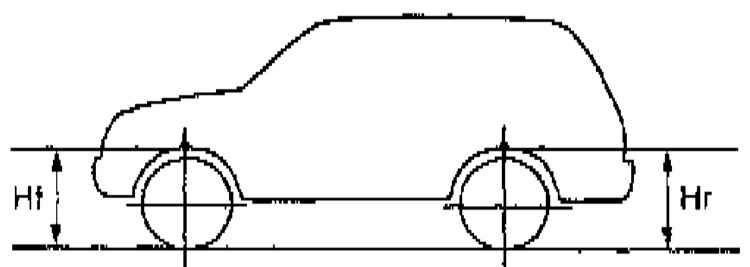

Оценка состояния винтовых пружин
Снятие
|
|
- Поддомкратьте автомобиль и установите его на подпорки (см. иллюстрацию
Схема заведения подпорок для фиксации
автомобиля в поднятом положении). Снимите соответствующее
переднее колесо.
- Отсоедините от стойки штангу стабилизатора поперечной устойчивости.
- Подоприте снижу поперечный рычаг подвески.
|

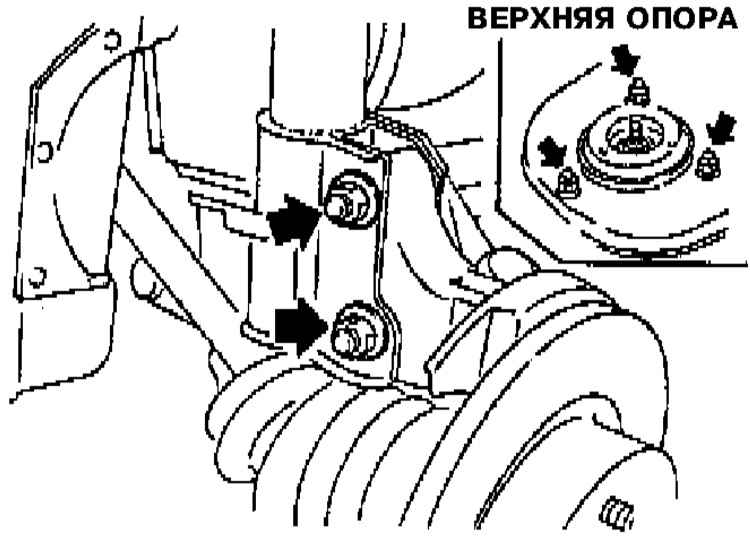

- Пометьте положение стойки относительно поворотного кулака, затем
отдайте крепежные гайки и болты нижней опоры стоечной сборки.
- Отпустите гайки крепления верхней опоры стойки к кузову автомобиля,
— не отворачивайте гайку крепления штока амортизатора.
|
|
- Снимите сборку стойки с винтовой пружиной с автомобиля, перенесите
ее на верстак и зажмите в тиски с мягкими губками.
|

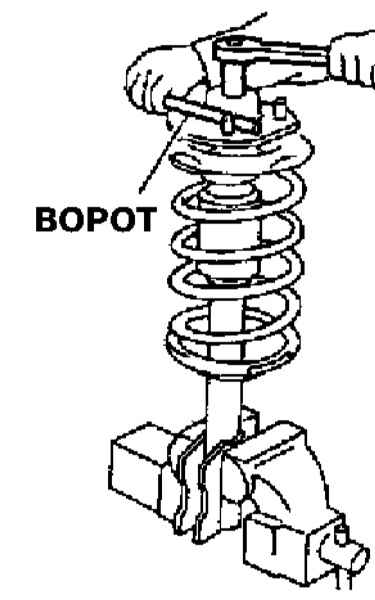

- Слегка ослабьте гайку штока амортизатора, затем сожмите винтовую
пружину при помощи специального инструмента и окончательно отверните
гайку.
|
|

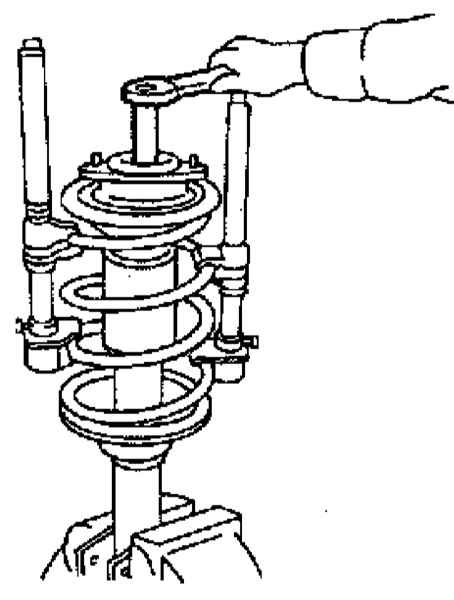

- Окончательное отдавание гайки штока амортизатора производится
после сжатия винтовой пружины.
|
|
- Снимите со стоечной сборки винтовую пружину.
|
|
Проверка
|
|
- Оцените плавность ходов сжатия и растяжения стойки.
|

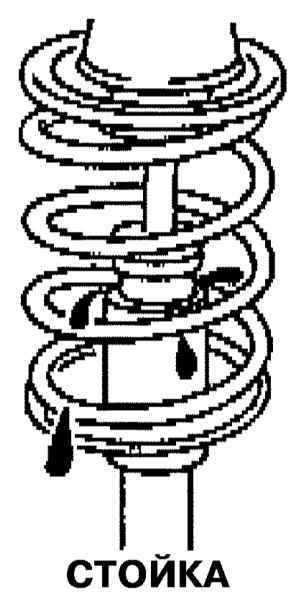

- Осмотрите сборку на наличие признаков развития утечек.
|
|
- Удостоверьтесь в отсутствии на поршне трещин, деформаций и прочих
механических повреждений.
- Неисправная стойка подлежит замене.
|
|
Установка
|
|

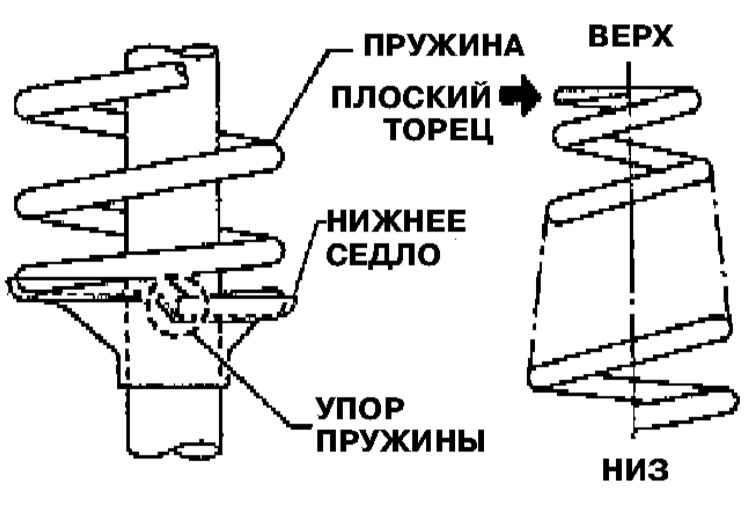

- Посадите на стоечную сборку винтовую пружину (плоским торцом
вверх) и удостоверьтесь в попадании нижнего торца ее прутка в
ответное углубление в седле.
|
|

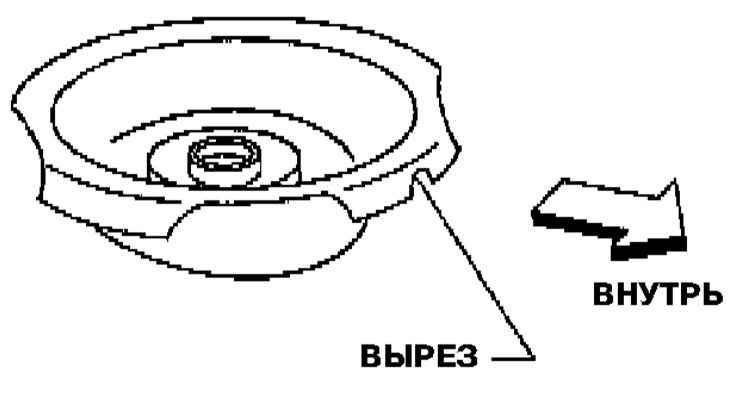

- Проследите, чтобы верхнее седло пружины оказалось развернуто
U-образным вырезом к ДП автомобиля и на одной линии с точками
крепления стойки к поворотному кулаку.
|
|
- Дальнейшая установка производится в порядке, обратном порядку
демонтажа компонентов. Проследите, чтобы весь крепеж был затянут
с требуемым усилием.
|
|
|
