10.24. Снятие и установка редукторной сборки

Cм. иллюстрацию Конструкция редукторной сборки .

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

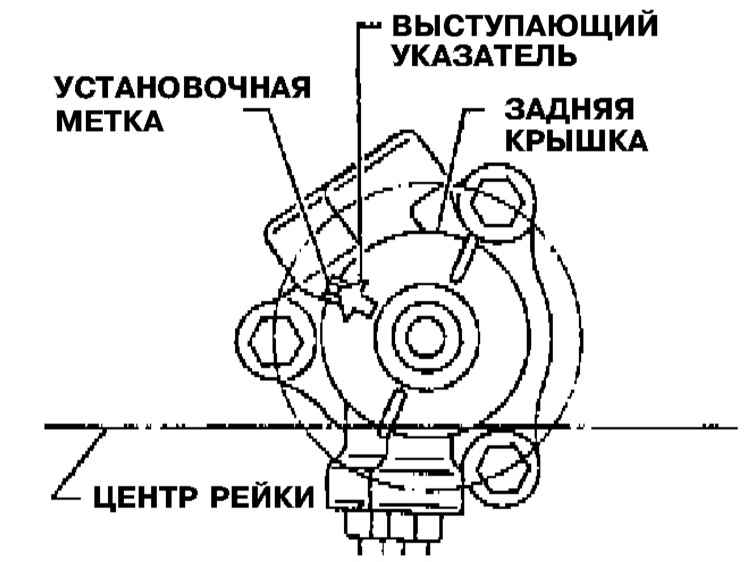

Поддомкратьте автомобиль и установите его на подпорки (см. иллюстрацию Схема заведения подпорок для фиксации автомобиля в поднятом положении). Приведите передние колеса в прямолинейное положение, — прямолинейное положение идентифицируется по меткам на задней крышке и картере рулевого механизма.

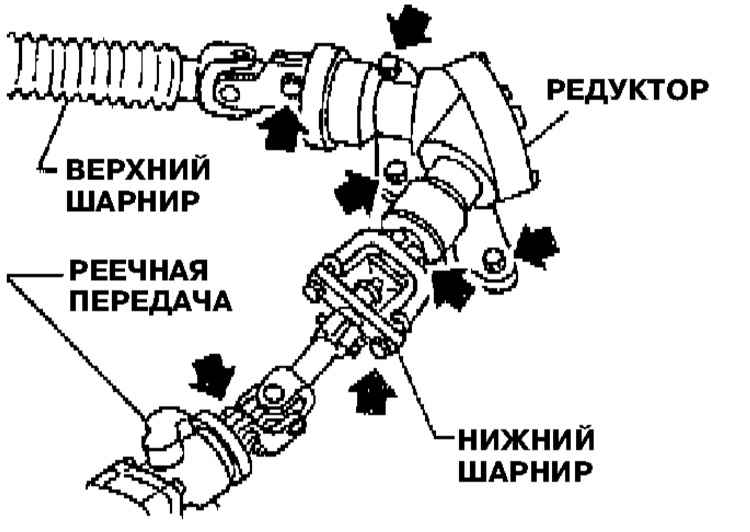

Отсоедините верхний и нижний карданные шарниры от картера редукторной сборки рулевого механизма. Снимите редукторную сборку. В случае необходимости снимите нижний шарнир, отсоединив его от вала ведущей шестерни реечной передачи.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Удостоверьтесь, что передние колеса автомобиля по-прежнему находятся в прямолинейном положении. Установите редукторную сборку на свое штатное место.

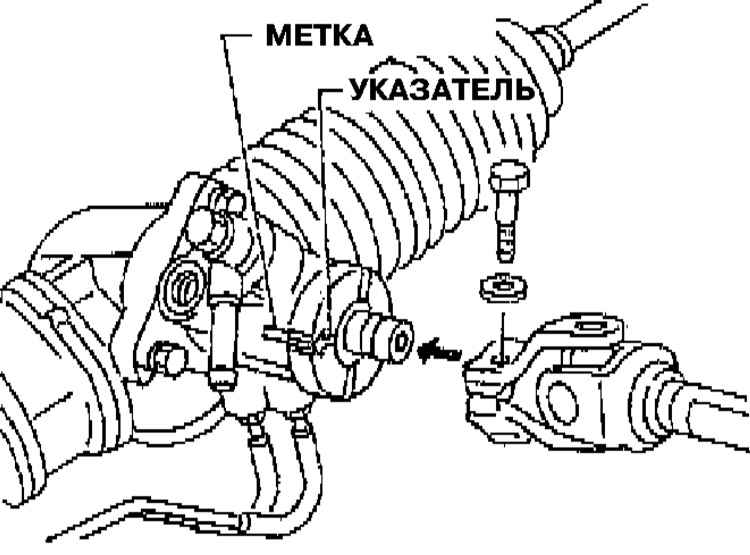

Подсоедините нижний карданный шарнир к валу ведущей шестерни реечной передачи, проследив за правильностью совмещения идентификационных меток на задней крышке картера.
Следя, чтобы метки не сместились, вверните и затяните крепежный болт.

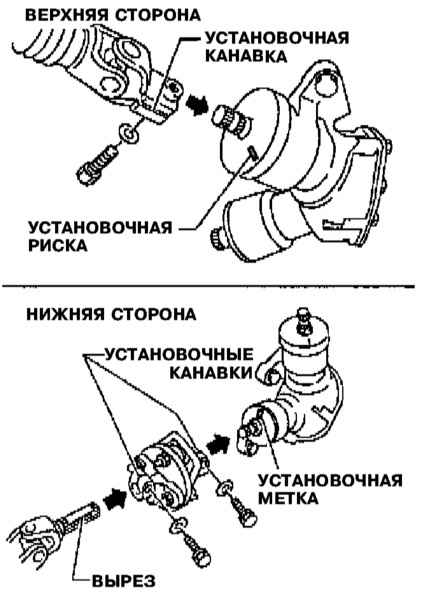

При подсоединении верхнего и нижнего карданных шарниров к проследите за правильностью их расположения.
