10.26. Снятие и установка рулевого насоса

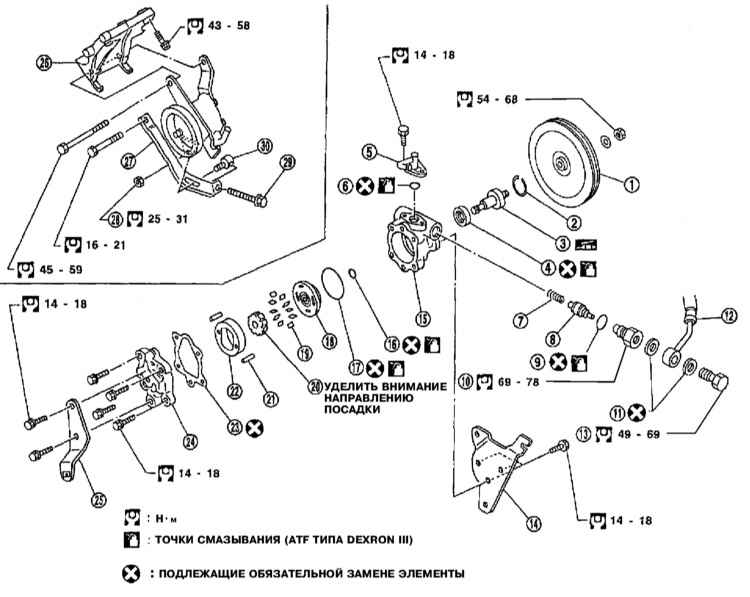

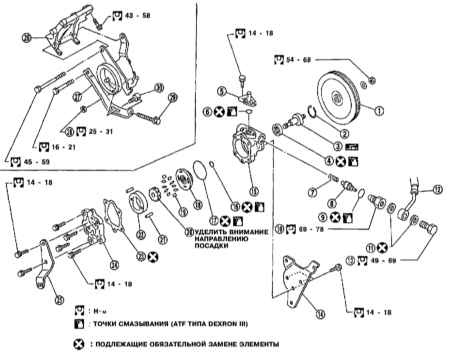

Конструкция рулевого насоса

1 — Шкив
2 — Стопорное кольцо
3 — Ведущий вал
4 — Сальник
5 — Всасывающая трубка
6 — Уплотнительное кольцо
7 — Пружина
8 — Клапан управления потоком
9 — Уплотнительное кольцо
10 — Разъем
11 — Медная шайба
12 — Шланг
13 — Болт
14 — Кронштейн
15 — Передний кожух

16 — Уплотнительное кольцо
17 — Уплотнительное кольцо
18 — Передняя пластина
19 — Шиберы
20 — Ротор
21 — Штифт
22 — Кулачковое кольцо
23 — Уплотнительная прокладка
24 — Задняя крышка
25 — Задний кронштейн
26 — Опорный кронштейн
27 — Регулировочная планка
28 — Стопорная гайка регулировочного болта
29 — Регулировочный болт
30 — Кронштейн регулировочного болта

Выполнение восстановительного ремонта рулевого насоса разумно будет поручить специалистам автосервиса.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

Если собираетесь снимать приводной шкив, ослабьте гайку его крепления.
Отпустите регулировочные болты и снимите приводной ремень.
Отсоедините от насоса напорный шланг, — постарайтесь установочный угол подсоединения шланга.
Снимите всасывающую линию.
Выверните крепежные болты и снимите насосную сборку.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка производится в порядке, обратном порядку демонтажа компонентов. Помните, что все уплотнительные кольца полежат замене в обязательном порядке. Перед установкой смазывайте новые кольца чистой ATF. Проследите, чтобы все крепежные болты (включая полые болты штуцерных разъемов) были затянуты с требуемым усилием.
В заключение произведите регулировку натяжения приводного ремня (см. Регулировка усилия натяжения ремня привода рулевого насоса).
