10.13. Снятие, проверка состояния и установка рычагов задней подвески

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите подлежащий обслуживанию рычаг (см. Снятие и установка компонентов и сборки задней подвески).
Визуально проверьте сборку рычага на наличие трещин, деформаций и прочих механических повреждений.

Оцените состояние резинометаллических втулок, в случае необходимости произведите их замену, — снятие и установка сайлентблоков производится при помощи пары специальных оправок.

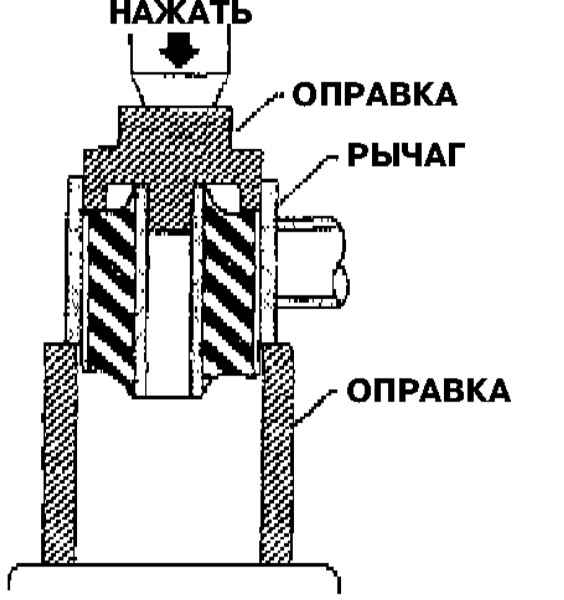

A — Снятие резинометаллической втулки рычага задней подвески

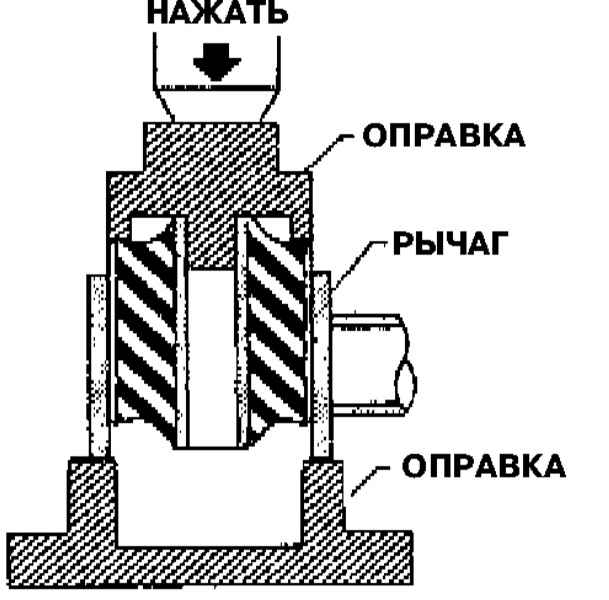

B — Установка резинометаллической втулки рычага задней подвески

Перед установкой стенки новой втулки следует смазать 1-процентным водным раствором мыла.

Ни в коем случае не пытайтесь застучать втулку непосредственно молотком!

При установке рычагов уделяйте внимание правильности ориентации крепежных болтов и гаек.

Окончательное затягивание крепежа оснащенных резинометаллическими втулками концов рычагов производится в разгруженном состоянии при опущенных на землю колесах.
