2.2.21. Система выпуска отработавших газов

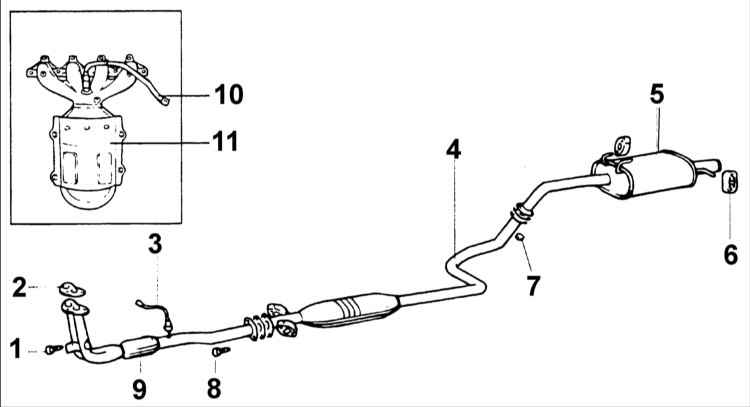

1 – болт, 30–40 Н•м;
2 – прокладка;
3 – каталитический нейтрализатор;
4 – центральный глушитель;
5 – главный глушитель;
6 – подвеска; |
7 – гайка, 30–40 Н•м;
8 – болт, 40–60 Н•м;
9 – приемная выхлопная труба;
10 – датчик кислорода;
11 – каталитический нейтрализатор. |
Снятие
Главный глушитель
Предупреждение
 Перед снятием или осмотром
элементов системы выпуска отработавших газов убедитесь, что она достаточно остыла.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |

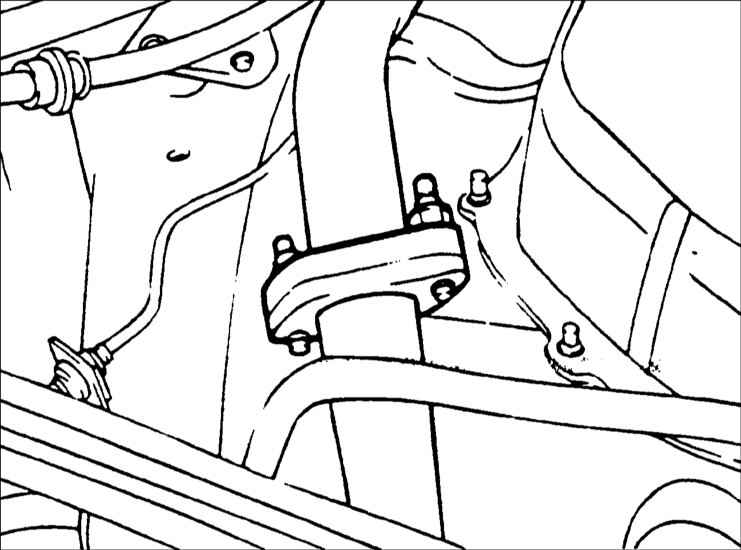

1. Отсоедините глушитель
от центральной трубы. |
 |

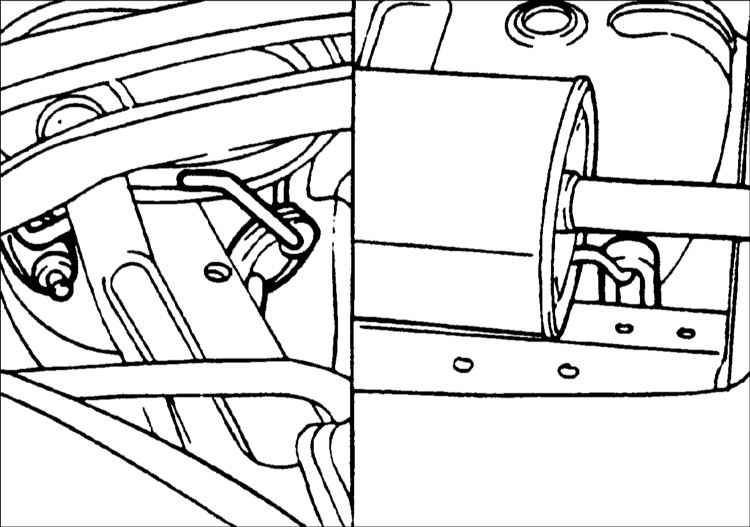

2. Снимите резиновые подвески
и снимите главный глушитель с автомобиля. |
|
Центральная труба
| ПОРЯДОК ВЫПОЛНЕНИЯ |

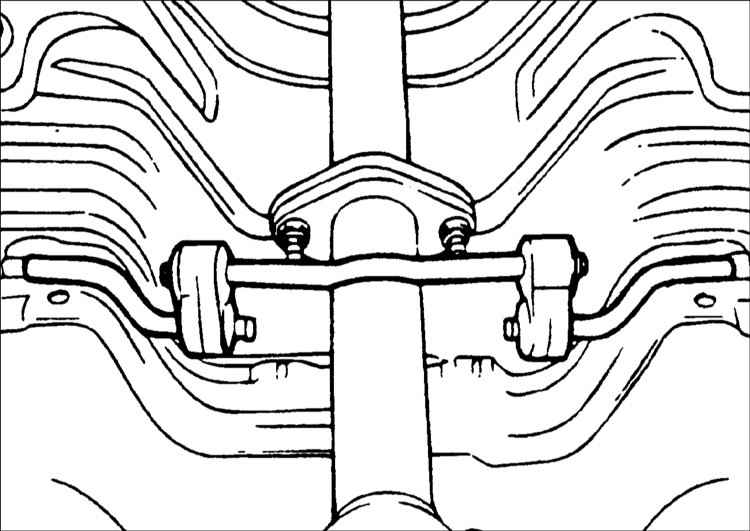

| 1. Отделите центральный глушитель
от приемной выхлопной трубы. |
 |
2. Снимите резиновые подвески
и снимите центральный глушитель с автомобиля. |
|
Каталитический нейтрализатор
| ПОРЯДОК ВЫПОЛНЕНИЯ |

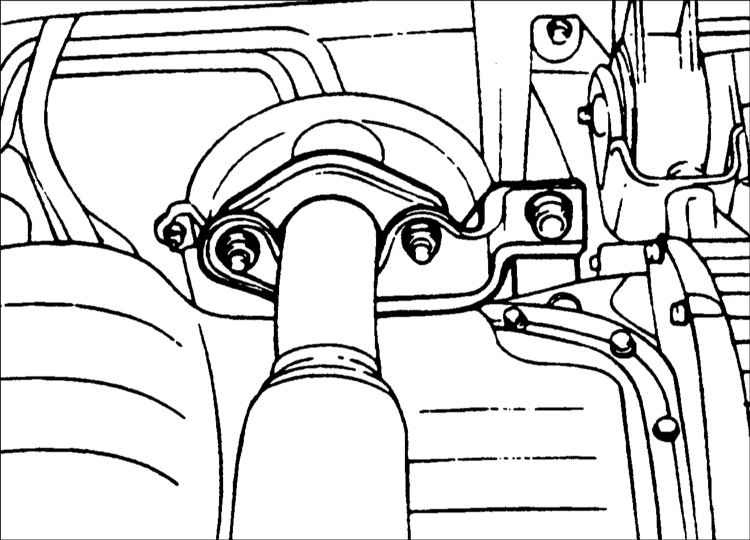

| 1. Снимите каталитический нейтрализатор
с приемной выхлопной трубы. |
 |
2. Снимите каталитический нейтрализатор
с головки блока цилиндров. |
|
Приемная выхлопная труба
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините разъем от датчика кислорода. |
| 2. Отделите приемную выхлопную трубу от каталитического
нейтрализатора или выпускного коллектора. |
| 3. Выверните передний зажимной болт выхлопной
трубы и гайку крепления центрального глушителя. |
|
Проверка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Проверьте глушители и трубы на отсутствие
коррозии и повреждений. |
| 2. Проверьте резиновые подвески на отсутствие
старения и трещин. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Временно установите сборку каталитического
нейтрализатора, приемной выхлопной трубы, центрального и заднего глушителей. |
| 2. Надежно затяните все соединения элементов
системы выпуска отработавших газов. Перемещая в стороны выхлопную
систему автомобиля, проверьте, чтобы она не касалась кузова автомобиля.
В противном случае замените резиновые подвески выхлопной системы. |
|
|
