2.2.17. Выпускной коллектор

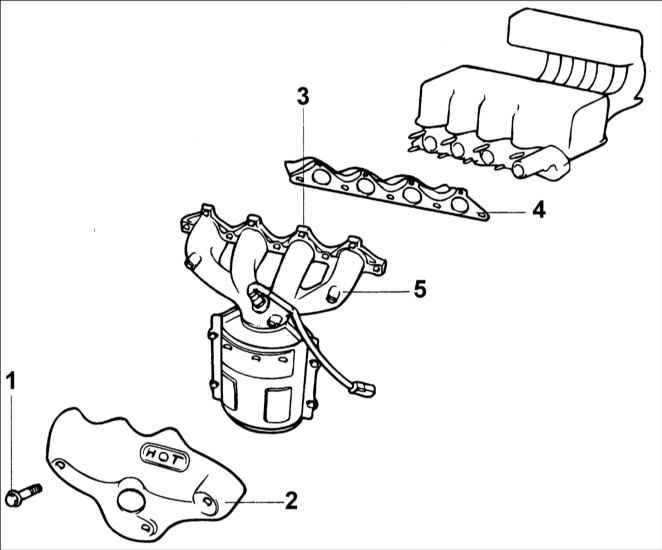

1 – болт, 15–20 Н•м;
2 – теплозащитный экран;
3 – шпильки, 15–20 Н•м;

4 – прокладка выпускного коллектора;
5 – выпускной коллектор.

Проверьте выпускной коллектор на отсутствие повреждений и раскалывания.

Проверьте прокладку выпускного коллектора на отсутствие расслаивания и повреждений.
