13.27. Снятие и установка приборного щитка
|
Рассматриваемые в настоящем
Руководстве автомобиля оборудованы подушками безопасности (SRS). При выполнении
каких-либо работ вблизи датчиков ударов, рулевой колонки или панели приборов
отключайте SRS (см. схемы электрических соединений в конце Главы Бортовое электрооборудование).
|
|
|
1. Отсоедините отрицательный провод от батареи.
|
|
Если установленная
на автомобиле стереосистема оборудована охранным кодом, прежде
чем отсоединять батарею удостоверьтесь в том, что располагаете
правильной комбинацией для ввода аудиосистемы в действие!
|
2. Снимите рулевое колесо (см. Главу Подвеска и рулевое управление).
3. Снимите центральную консоль (см. Снятие и установка центральной консоли.
4. Снимите облицовку приборного щитка (см. Снятие и установка панели приборов).
5. Снимите комбинацию приборов (см. Главу Бортовое электрооборудование).
6. Снимите все секции панели приборов (см. Снятие и установка панели приборов).
7. Отдайте крепеж (гайки и болты) монтажного блока предохранителей
и рукоятки отпускания замка капота (см. Снятие и установка защелки замка капота и троса ее привода и Главу Бортовое электрооборудование).
|

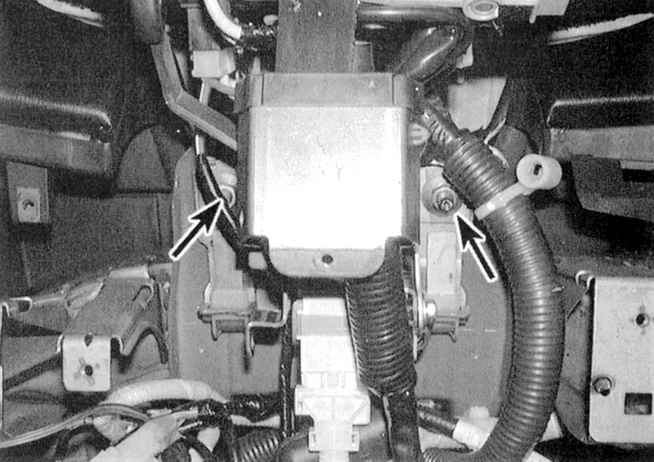

8. Отдайте крепежные гайки
и опустите рулевую колонку (см. сопроводительную иллюстрацию).
|
|

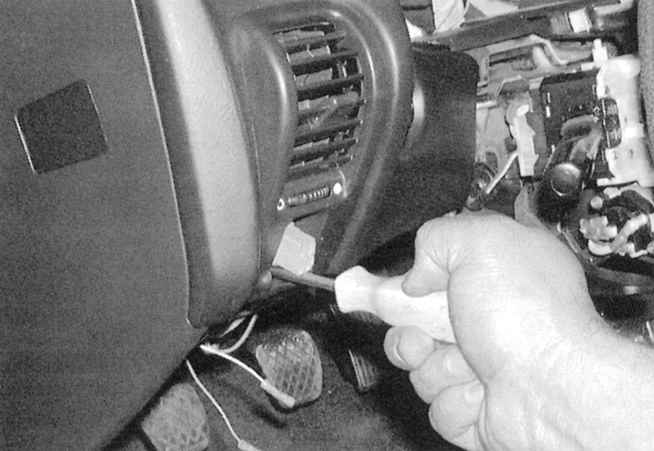

9a. Выверните крепежные винты.
|
|

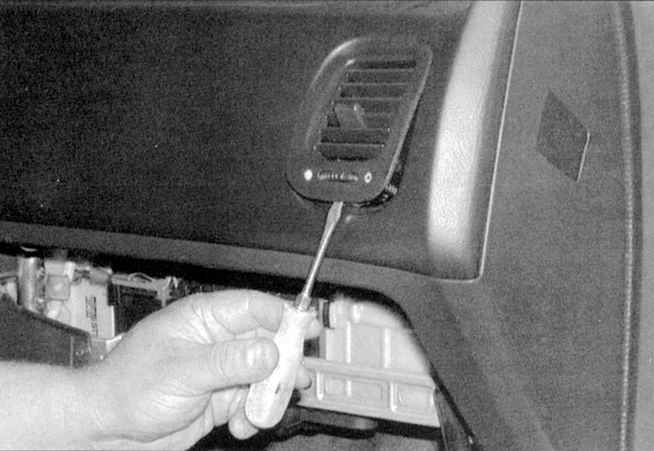

9b. Поддев отверткой, высвободите
из панели приборов дефлекторы воздуховодов (см. сопроводительные
иллюстрации).
|
10. Поддев отверткой, снимите передние накладки дверных порогов.
|

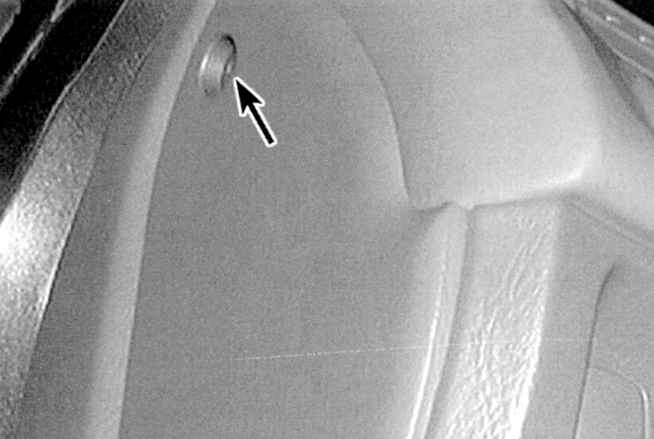

11. Выверните боковые винты
крепления сборки приборного щитка (см. сопроводительную иллюстрацию).
|
12. Снимите магнитолу (см. Главу Бортовое электрооборудование) и сборку управления отопителем
(см. Главу Системы охлаждения и отопления).
|

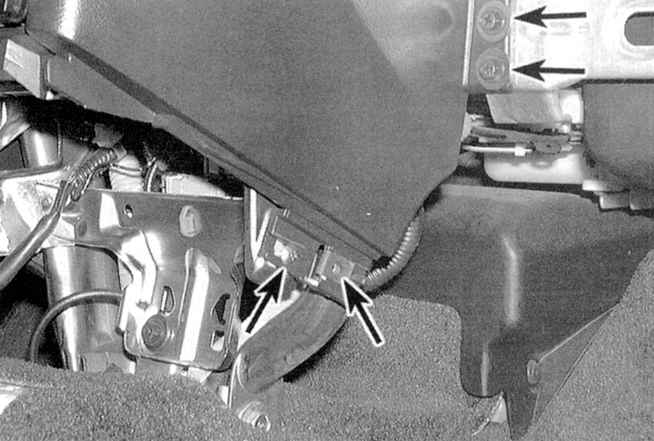

13. Выверните нижние винты
в центральной части приборного щитка (см. сопроводительную
иллюстрацию).
|
14. Выверните болты крепления верхнего края щитка к переборке двигательного
отсека.
15. Потяните щиток на себя и отсоедините от него всю электропроводку.
16. Через рулевую колонку снимите щиток с автомобиля.
17. Установка производится в обратном порядке.
|
|
|
|
