13.24. Снятие и установка центральной консоли
|
Рассматриваемые в настоящем
Руководстве автомобиля оборудованы подушками безопасности (SRS). При выполнении
каких-либо работ вблизи датчиков ударов, рулевой колонки или панели приборов
отключайте SRS (см. схемы электрических соединений в конце Главы Бортовое электрооборудование).
|
|
|
1. Отсоедините отрицательный провод от батареи.
|
|
Если установленная
на автомобиле стереосистема оборудована охранным кодом, прежде
чем отсоединять батарею удостоверьтесь в том, что располагаете
правильной комбинацией для ввода аудиосистемы в действие!
|
|
|
Задняя секция консоли
|
|
|

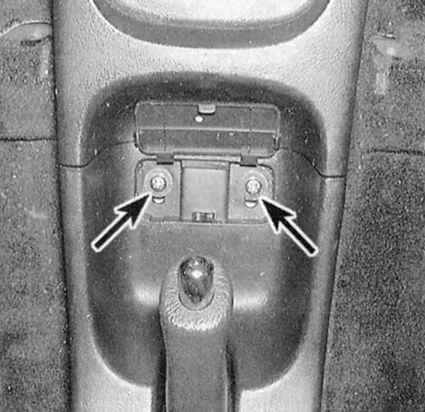

1. Поддев, снимите декоративную
крышку и выверните передних винта крепления задней секции
консоли (см. сопроводительную иллюстрацию).
|
|

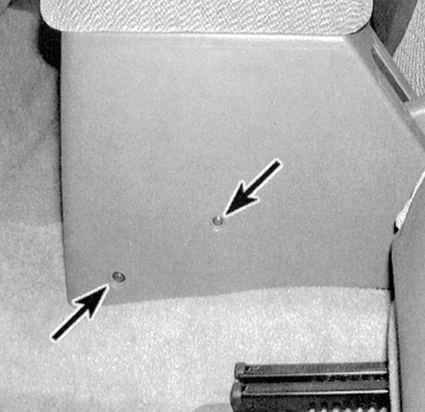

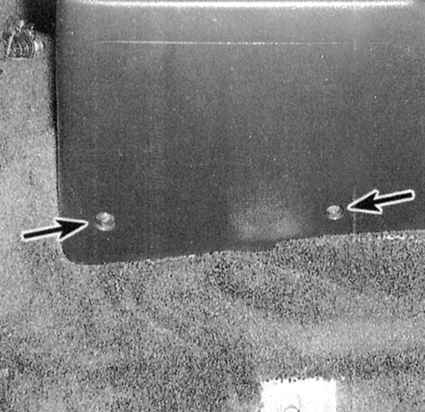

2a. Выверните крепежные винты,
расположенные по обе стороны задней секции консоли (см. сопроводительные
иллюстрации).
|
|
2b. На некоторых моделях для
обеспечения доступа к винтам крепления задней секции консоли
проще сдвинуть вперед переднюю секцию.
|
3. Потяните вверх рычаг стояночного тормоза. Снимите заднюю секцию
консоли, подняв ее вверх и сдав назад.
|
|
Передняя секция консоли
|
|
1. Снимите рукоятку с рычага переключения передач (см.
Главу Коробка переключения передач).
|

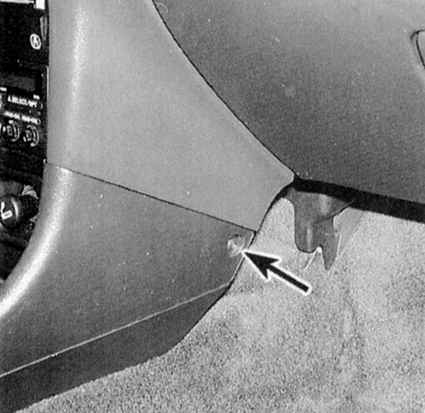

2a. Отдайте винты
крепления передней секции консоли (см. сопроводительные иллюстрации).
|
|

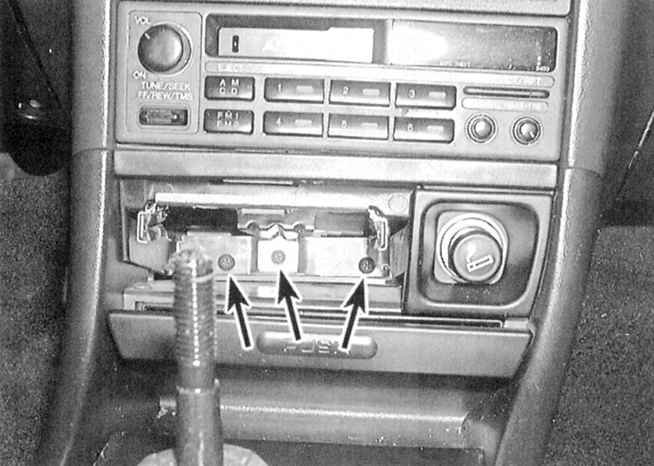

2b. … а также вдоль переднего
края.
|
|

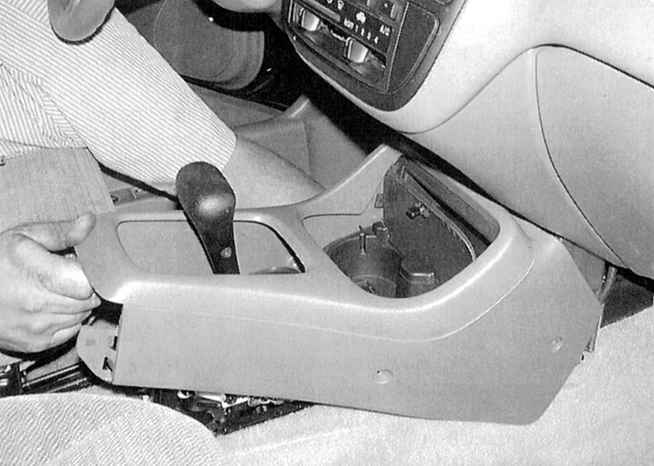

3. Отдав крепеж, потяните
задний край секции вверх и назад и снимите ее через рычаг
переключения передач (См. сопроводительную иллюстрацию). Отсоедините
электропроводку и снимите консоль с автомобиля.
|
4. Установка производится в обратном порядке.
|
|
|
|
