13.25. Снятие и установка панели приборов

Рассматриваемые в настоящем Руководстве автомобиля оборудованы подушками безопасности (SRS). При выполнении каких-либо работ вблизи датчиков ударов, рулевой колонки или панели приборов отключайте SRS (см. схемы электрических соединений в конце Главы Бортовое электрооборудование). Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять аккумуляторную батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

Облицовка приборного щитка

ПОРЯДОК ВЫПОЛНЕНИЯ

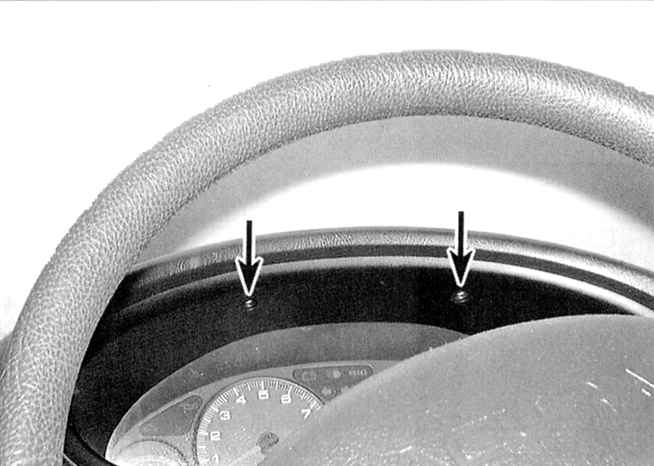

1. Опустите рулевую колонку в нижнее положение. 2. Выверните два крепежных винта с крестообразными шлицами (см. сопроводительную иллюстрацию), затем потяните облицовку на себя и высвободите ее фиксаторы из сборки приборного щитка. 3. Рассоедините мешающий снятию облицовки электрические разъемы. 4. Установка производится в обратном порядке.

Нижняя секция приборной панели

ПОРЯДОК ВЫПОЛНЕНИЯ

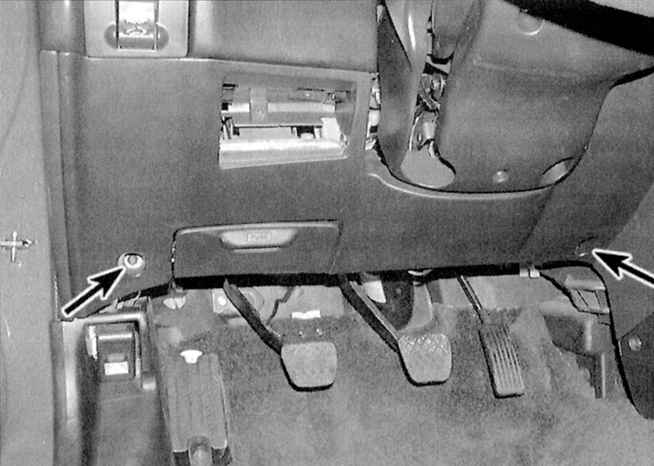

1. Выверните нижние болты крепления звукоизоляционной панели к нижнему кожуху рулевой колонки. Отдайте винты крепления крышки кожуха колонки (см. сопроводительную иллюстрацию). 2. Поднимите нижний край крышки рулевой колонки вверх, затем высвободите из фиксаторов верхний край. 3. Рассоедините электрические разъемы и опустите нижнюю секцию панели приборов. 4. Установка производится в обратном порядке.

Коленный упор

ПОРЯДОК ВЫПОЛНЕНИЯ

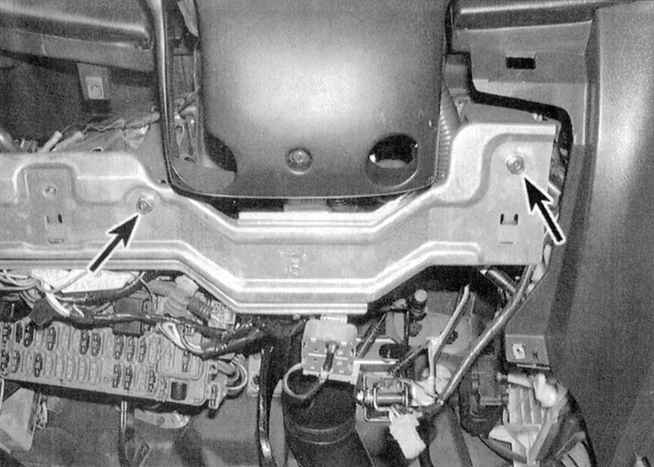

1. Снимите нижнюю крышку кожуха рулевой колонки (см. предыдущий подраздел). 2. Отдайте крепежные болты и снимите коленный упор с автомобиля (см. сопроводительную иллюстрацию). 3. Установка производится в обратном порядке.

Вещевой ящик

ПОРЯДОК ВЫПОЛНЕНИЯ

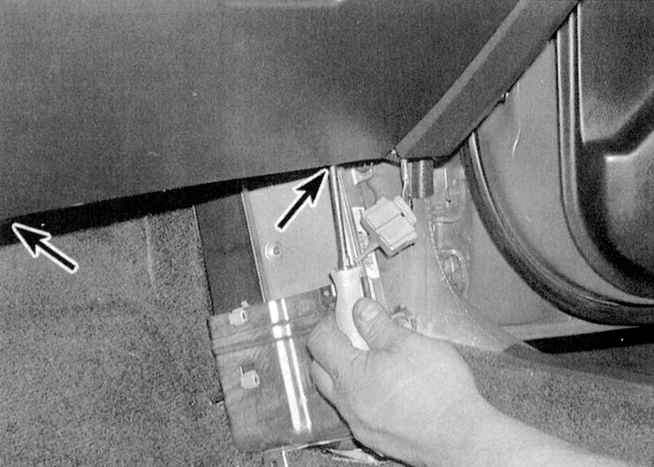

1. Выверните два петельных винта (см. сопроводительную иллюстрацию), откройте крышку, сожмите стопорные язычки пластмассовых фиксаторов, опустите сборку вещевого ящика вниз и извлеките ее из панели приборов. 2. Установка производится в обратном порядке.

Центральная секция
