13.15. Снятие и установка защелки, цилиндра замка и упоров крышки багажного отделенияЗащелка замка
|
|
1. Откройте крышку багажного отделения и обведите маркером
защелку ее замка с целью облегчения процедуры установки ее на место.
|

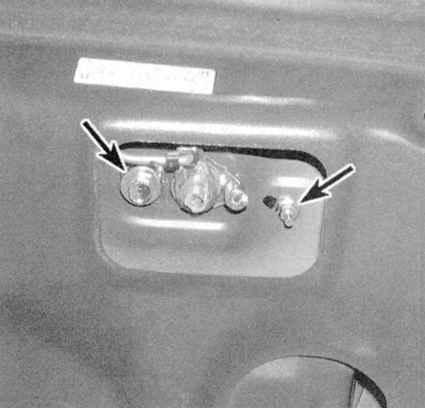

2. Отдайте болт и гайку крепления
замковой защелки (см. сопроводительную иллюстрацию).
|
|

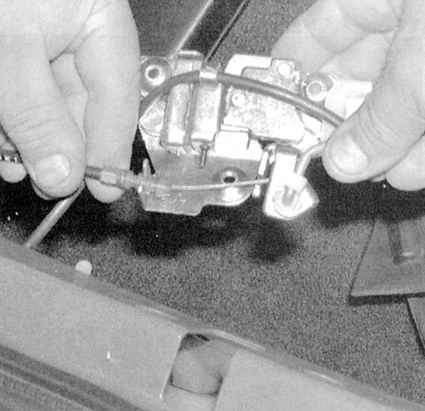

3. Снимите защелку и отсоедините
приводной трос и электропроводку (см. сопроводительную иллюстрацию).
|
4. Установка производится в обратном порядке.
|
|
Цилиндр замка
|
|
1. Откройте багажник. Через специальное отверстие в
крышке и отсоедините от цилиндра замка приводной трос.
2. Поверните цилиндр замка на 90° против часовой стрелки с целью совмещения
стопорных язычков фиксатора с ответными пазами. Потянув цилиндр на
себя, извлеките его из крышки багажного отделения.
3. Установка производится в обратном порядке.
|
|
Упоры крышки
|
|
1. Поднимите крышку багажного отделения и надежно зафиксируйте
ее в открытом положении.
2. Вывернув два крепежных болта, отсо едините верхний конец упора.
3. Поддев маленькой отверткой, снимите декоративную крышку, затем
выверните болт крепления нижнего конца упора и снимите последний с
автомобиля.
4. Установка производится в обратном порядке.
|
|
|
|
