10.9. Регулировка педали сцепления

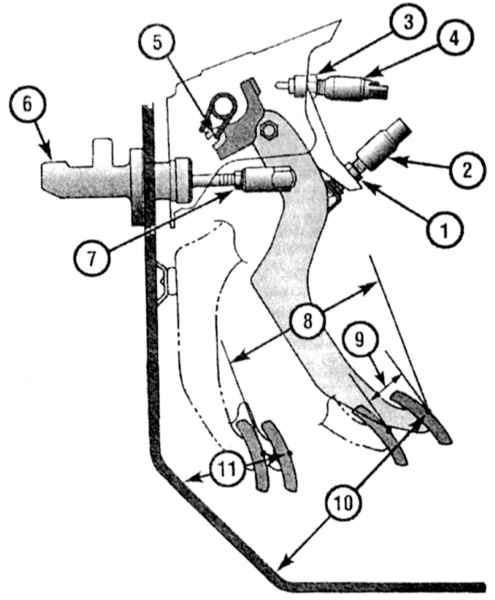

Детали регулировки педали сцепления

1 — Контргайка датчика-выключателя А 2 — Датчик-выключатель А 3 — Контргайка датчика-выключателя В 4 — Датчик-выключатель В размыкания цепи стартера 5 — Вспомогательная пружина 6 — Главный цилиндр сцепления	7 — Контргайка толкателя главного цилиндра 8 — Полный ход педали сцепления 9 — Свободный ход педали сцепления 10 — Высота педали сцепления 11 — Высота выжатой педали сцепления

Высота педали

Высотой положения педали называется расстояние от ее накладки до панели пола (см. сопроводительную иллюстрацию). Если результат измерения данного расстояния выходит за пределы допустимого диапазона, необходимо произвести соответствующую регулировку.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для регулировки положения педали ослабьте контргайку датчика-выключателя сцепления (А) или регулировочный болт и выверните выключатель таким образом, чтобы он перестал соприкасаться с педалью. Теперь ослабьте контргайку толкателя (см. иллюстрацию выше) и, вращая последний, подкорректируйте требуемым образом высоту положения педали. Затяните контргайку. 2. Вращая датчик-выключатель/болт по часовой стрелке, приведите его в контакт с рычагом педали, затем доверните еще на 3/4 оборота/оборот. Затяните контргайку. 3. Отрегулируйте датчик-выключатель размыкания цепи стартера (см. Проверка состояния, замена и регулировка датчика-выключателя размыкания цепи стартера).

Свободный ход педали

Свободным ходом называется расстояние, на которое педаль перемещается, не встречая сопротивления и не вызывая срабатывания сцепления (см. иллюстрацию выше). При выходе величины свободного хода педали за пределы допустимого диапазона необходимо произвести соответствующую регулировку.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для регулировки свободного хода ослабьте контргайку на толкателе педали, затем, вращая толкатель, добейтесь требуемого результата. Затяните контргайку. 2. Удостоверьтесь в правильности регулировки датчика-выключателя размыкания цепи стартера (см. Проверка состояния, замена и регулировка датчика-выключателя размыкания цепи стартера)
