10.8. Снятие, проверка состояния и установка выжимного подшипника и вилки выключения сцепления

Помните, что вырабатываемая в процессе износа фрикционных накладок ведомого диска сцепления пыль может содержать вредный для здоровья асбест. Не сдувайте пыль сжатым воздухом и старайтесь не вдыхать ее. Не применяйте для протирки компонентов сцепления растворители на нефтяной основе, – пользуйтесь только специальными тормозными очистителями или чистым метиловым спиртом. Использованную ветошь складывайте в герметично закрываемую тару.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

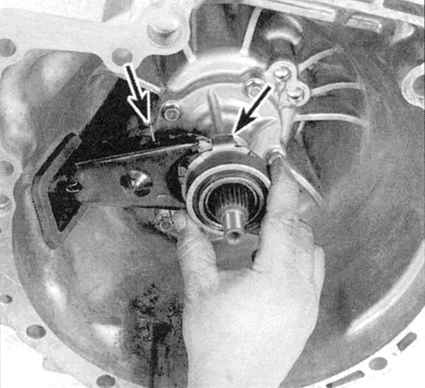

1. Отболтите исполнительный цилиндр сцепления (см. Снятие и установка исполнительного цилиндра сцепления), не отсоединяя от него гидравлическую линию, идущую от главного цилиндра. Подвяжите цилиндр в стороне проволокой. 2. Снимите коробку передач (см. 5-ступенчатая ручная коробка переключения передач). 3. Снимите с цапфы первичного вала выжимной подшипник, отсоедините удерживающую пружину вилки выключения сцепления от шарового пальца сферической опоры и снимите вилку (см. сопроводительную иллюстрацию).

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

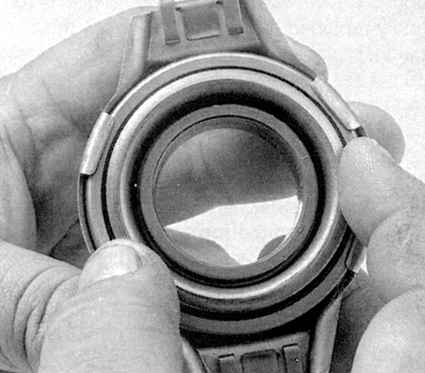

1. Удерживая подшипник за наружную обойму, прижмите внутреннюю и повращайте ее (см. сопроводительную иллюстрацию). Подшипник должен вращаться свободно и бесшумно, в противном случае его необходимо заменить. 2. Протрите подшипник чистой ветошью и осмотрите на наличие признаков износа, трещин и прочих механических повреждений. Обычно замена выжимного подшипника производится каждый раз при обслуживании компонентов сцепления. Ни в коем случае не промывайте подшипник в растворителе во избежание нарушения герметичности его сборки. Также проверьте рычаг выключения сцепления на наличие трещин и признаков деформаций.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

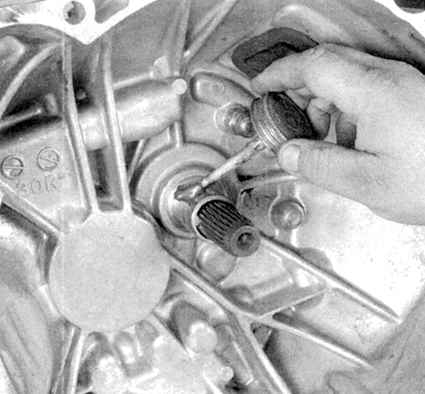

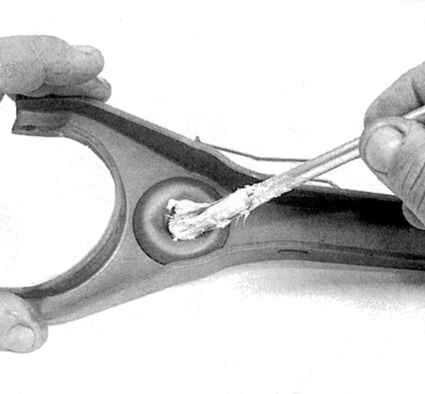

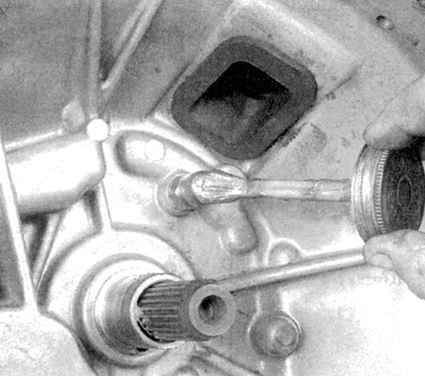

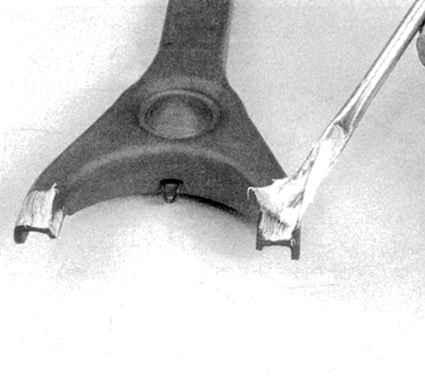

1. Набейте внутреннюю канавку выжимного подшипника тугоплавкой смазкой. Той же смазкой слегка смажьте шлицы цапфы первичного вала коробки передач и держатель подшипника последнего (см. сопроводительную иллюстрацию). 2a. Той же смазкой смажьте гнездо под посадку шарового пальца с обратной стороны вилки выключения... 2b. ...а также гнездо под посадку толкателя исполнительного цилиндра (см. сопроводительные иллюстрации). 2c. Смажьте шаровой палец сферической опоры рычага включения. 3. Введите выжимной подшипник в зацепление с вилкой выключения сцепления. 4. Наденьте подшипник на держатель переднего подшипника первичного вала коробки передач, одновременно проводя конец вилки выключения сквозь отверстие в кожухе сцепления. Плотно посадите вилку выключения на шаровый палец сферической опоры. 5. Слегка смажьте тугоплавкой смазкой контактирующую с лепестками диафрагменной пружины поверхность выжимного подшипника. 6. Дальнейшая установка производится в порядке, обратном порядку демонтажа.
