10.13. Проверка исправности функционирования, замена и регулировка датчика-выключателя стоп-сигналов

1. Выжмите педаль ножного тормоза и удостоверьтесь в исправности срабатывания стоп-сигналов в сборках задних комбинированных фонарей.
2. Если стоп-сигналы не срабатывают, проверьте состояние соответствующего предохранителя (см. Главу Бортовое электрооборудование). Также проверьте состояние нитей накала ламп стоп-сигналов в обоих задних комбинированных фонарях, а также лампы стоп-сигнала верхнего уровня.

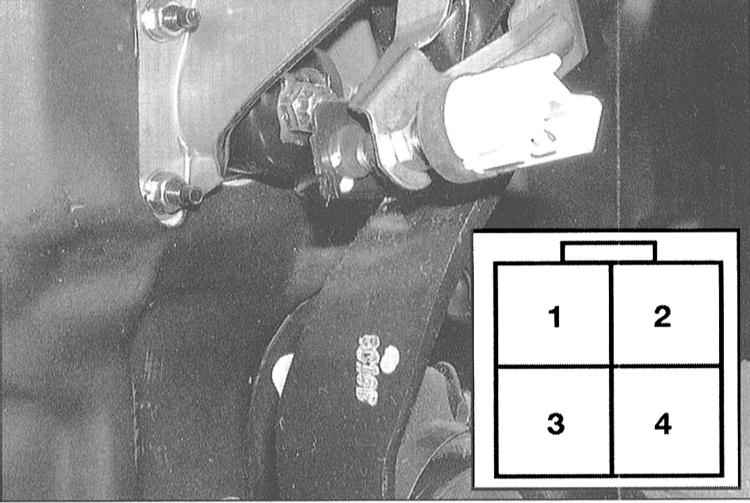

3. Если лампы и предохранитель в порядке, отыщите датчик-выключатель, установленный в верхней части педали ножного тормоза.

4. Рассоедините электрический разъем датчика-выключателя.
5. Проверьте проводимость между клеммами 2 и 3 разъема. При выжатой педали ножного тормоза проводимость должна иметь место, при отпущенной - нет.
6. Также проверьте проводимость между клеммами 1 и 4, - здесь должна иметь место обратная картина, т.е. при выжатой педали проводимость должна отсутствовать, и наоборот.
7. При отрицательном результате проверок замените датчик-выключатель.

1. Отсоедините от датчика-выключателя электропроводку.
2. Отдайте контргайку на обращенной к педали стороне датчика-выключателя, затем выверните последний из своего опорного кронштейна.
3. Установка производится в обратном порядке.

1. Отпустите контргайку датчика-выключателя и выверните последний настолько, чтобы его плунжер уперся в педаль ножного тормоза.
2. Ослабьте контргайку толкателя и, вращая последний плоскогубцами, отрегулируйте должным образом высоту положения педали (см. Спецификации).

Измерение следует производить от накладки педали до панели пола (не до коврика!).

3. Вновь прочно затяните контргайку.
4. Вверните датчик-выключатель в кронштейн таким образом, чтобы его плунжер оказался полностью утоплен (резьбовой наконечник упирается в накладку рычага педали), затем выверните его обратно на 1/2 оборота и прочно затяните контргайку.
5. Рукой выжмите педаль ножного тормоза и измерьте величину ее свободного хода. Сравните результат измерения с требованиями Спецификаций. Удостоверьтесь в исправности срабатывания стоп-сигналов при выжимании тормозной педали.
