12.14. Замена дисков тормозного механизма

Замена дисков в основном производится только попарно, в противном случае на тормозных дисках будут разные коэффициенты трения – тормоза могут в этом случае тянуть в сторону.

Передний мост

ПОРЯДОК ВЫПОЛНЕНИЯ

Проведите вначале действия, как при замене тормозных колодок и...
...заблокируйте суппорт с помощью сварочной проволоки в колесной нише.
Снимите предохранительные скобы диска с колесных болтов. При необходимости во время монтажа замените заржавевшие скобы.
Пометьте масляным мелком из аварийного набора положение диска в ступице колеса и...
...затем осторожно сдвиньте диск посредством резинового молотка со ступицы колеса.
Перед монтажом диска основательно почистите проволочной щеткой прилегающие поверхности колесной ступицы и диска, чтобы диск строго прилегал.
Установите диск – согласно маркировке – на ступице и...

...сместите предохранительные скобы на колесные болты.

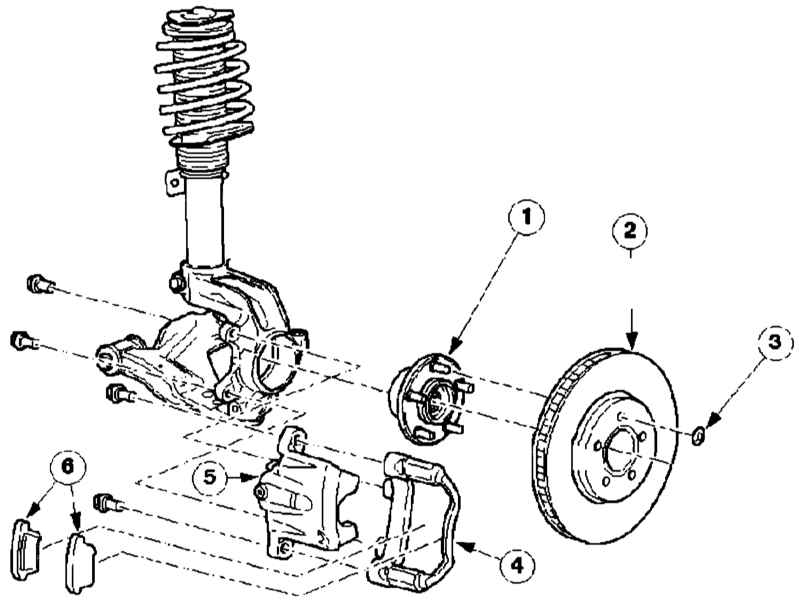

Передний дисковый колесный тормозной механизм в деталях:

1 — Ступица колеса,
2 — Диск тормозного механизма,
3 — Предохранительная шайба,
4 — Тормозной держатель,
5 — Суппорт тормозного механизма,
6 — Тормозные колодки.

Затем закрепите тормозной суппорт на поворотной опоре рулевого механизма и завершите монтаж в обратном порядке.

Задний мост

ПОРЯДОК ВЫПОЛНЕНИЯ

Действуйте вначале, как при замене тормозной колодки и...
...зафиксируйте тормозной суппорт с помощью сварной проволоки в колесной нише.
Снимите предохранительные скобы диска с колесных болтов. При необходимости во время монтажа замените заржавевшие скобы.
Пометьте масляным мелком из аварийного набора положение диска в ступице колеса и...
...затем осторожно сдвиньте диск посредством резинового молотка со ступицы колеса.
Перед монтажом диска основательно почистите проволочной щеткой прилегающие поверхности колесной ступицы и диска, чтобы он плотно прилегал.
Установите диск – согласно маркировке – на ступице и...
...сместите предохранительные скобы на колесные болты.
Закрепите затем суппорт на полуоси и завершите монтаж в обратном порядке.
