7.1. Снятие и установка РКПП

1 Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Батарея находится в багажном отсеке позади крышки с правой стороны. У автомобилей BMW 316i, 318i батарея располагается в двигательном отсеке.

В результате отключения аккумуляторной батареи стираются данные из памяти неисправностей некоторых приборов управления. При необходимости перед отключением батареи следует считать данные памяти неисправностей. Обратитесь к Разделу Диагностика неисправностей. Работу желательно проводить в условиях СТО.

2 Модели 316i, 318i: Отверните болты крепления и снимите катушки зажигания с держателей, отведя их в сторону, чтобы при снятии РКПП не повредить кабели зажигания.
3 Модели 320i, 323i, 328i: Снимите вентилятор с держателем с радиатора и сместите немного наверх, обратитесь к Разделу Снятие и установка вентилятора/ кожуха вентилятора.
4 Модели 320d, 320i, 323i, 328i: Снимите воздухосборную коробку, обратитесь к Разделу Снятие и установка коробки воздухозаборника.

Подъем и установка автомобиля на подставки опасны! Поэтому предварительно ознакомьтесь с Разделом Поддомкрачивание и буксировка

5 Снимите нижнюю крышку двигательного отсека, обратитесь к Разделу Снятие и установка нижней крышки двигательного отсека.
6 Снимите усилитель передней части автомобиля, обратитесь к Разделу Снятие и установка балки передней подвески.
7 Отверните болты крепления и снимите приемную трубу с выпускного коллектора, обратитесь к Разделу Снятие и установка системы выпуска.
8 Отсоедините термозащитный экран системы выпуска в районе РКПП от днища автомобиля.

9 Отсоедините фланец карданного шарнира от РКПП (стрелки на иллюстрации). Чтобы не перетянуть фланец, при отворачивании вращайте только гайки, а не болты.

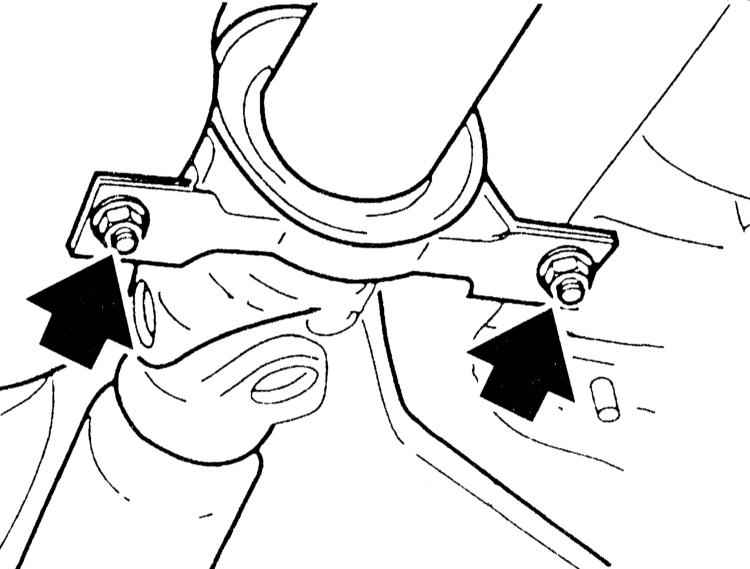

10 Отверните болты крепления и снимите центральный подшипник карданного вала (стрелки на иллюстрации). При этом удерживайте вал, чтобы он не упал.

11 Снимите карданный вал с фланца РКПП.

Привяжите вал проволокой сбоку к днищу. При снятии рабочего цилиндра привода сцепления медленно разгрузите шток, в противном случае через уплотнение попадет воздух. Подвесьте цилиндр с присоединенным шлангом на проволоке к кузову. Если воздух попадет в гидросистему, после установки воздух необходимо удалить из системы.

12 Снимите рабочий цилиндр, обратитесь к Разделу Снятие и установка рабочего цилиндра сцепления.

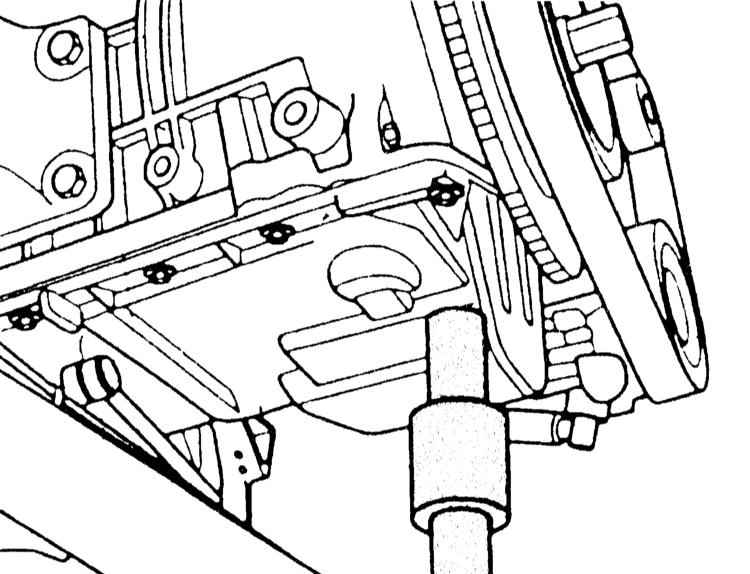

13 Приподнимите немного РКПП гаражным подъемником и подоприте ее.

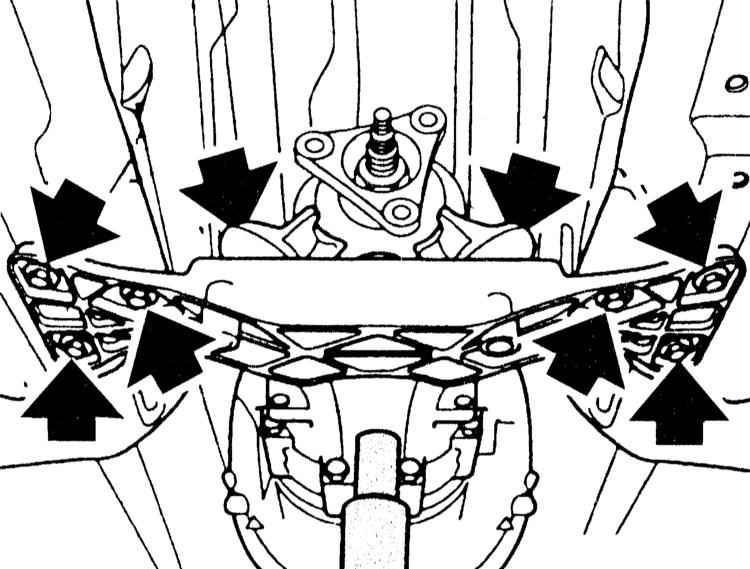

14 Отверните болты крепления и отсоедините поперечину у днища и РКПП.
15 Медленно опустите РКПП гаражным подъемником так, чтобы двигатель почти касался стенки двигательного отсека.

Не опускайте его слишком низко, чтобы не повредить.

16 Подоприте двигатель спереди вторым подъемником, чтобы он после снятия РКПП не мог опрокинуться.

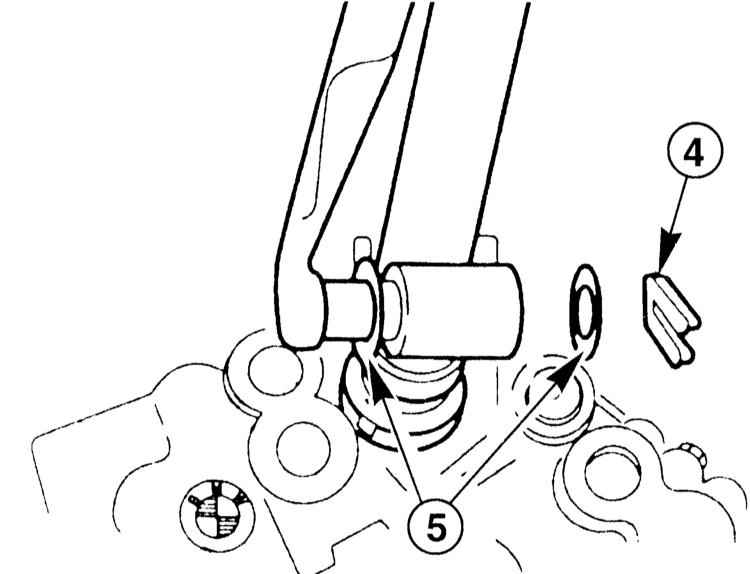

17 Снимите стопорные скобы -4- на тяге переключения со стороны РКПП и рычага переключения. Снимите шайбы -5- тяги переключения, снимите тягу. При установке имейте в виду, что большая поверхность шайб -5- прилегает к тяге переключения коробки.

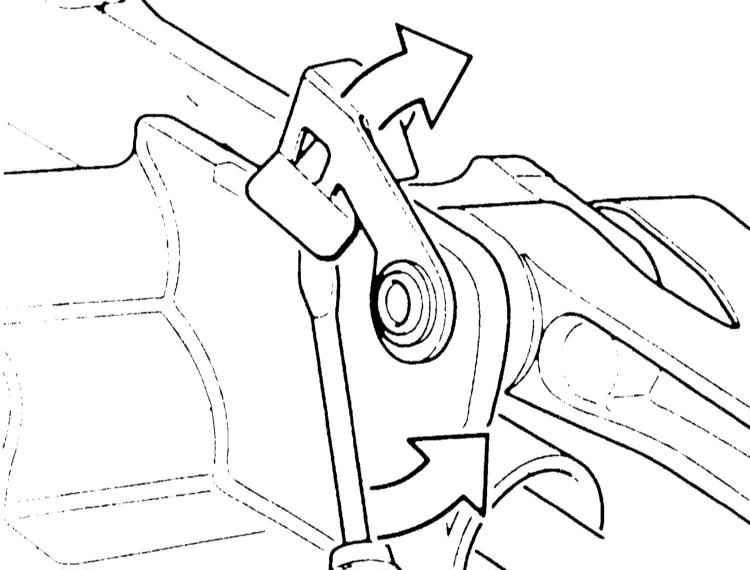

18 Отведите наверх отверткой фиксатор опорного пальца тяги переключения на коробке. Палец выньте сбоку.

19 Расстыкуйте разъем выключателя заднего хода на коробке. Освободите кабель фонарей заднего хода и датчика кислорода из держателей на коробке.

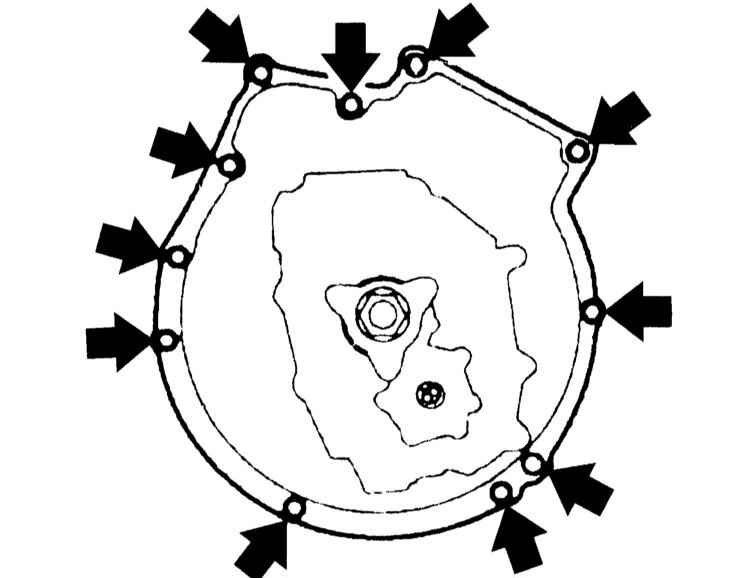

20 Выверните винты Torx крепления фланца коробки (стрелки на иллюстрации). Винты имеют различные размеры. Запишите их расположение.

21 Снимите назад коробку с направляющих втулок и первичного вала и выньте ее с помощью ассистента.

При снятии и установке коробки не допускайте, чтобы она повисла на первичном валу, так как это может привести к повреждению ведомого диска сцепления. Вытяните коробку назад насколько это возможно, поверните примерно на угол 10° против часовой стрелки и снимите.

22 Перед установкой проверьте сцепление, обратитесь к Разделу Снятие и установка сцепления.
23 Проверьте легкость хода подшипника выключения сцепления. Смажьте прилегающие поверхности рычага выключения смазкой “ESSO UNIREX S2”.

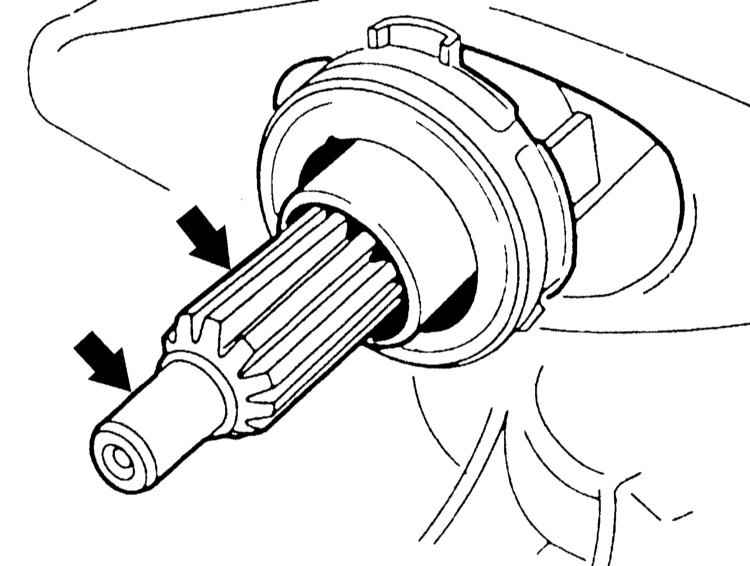

проверьте смазку в пазах шлицев первичного вала. Если смазка клейкая, ведомый диск сцепления необходимо заменить. Обратитесь к Разделу Снятие и установка сцепления.

24 Сотрите тряпкой смазку со шлицев первичного вала. Затем нанесите тонкий слой смазки “ESSO UNIREX S2”. Не наносите слишком много смазки, так как она может попасть на фрикционные поверхности и привести к отказам срабатывания сцепления. Необходимое количество смазки соответствует размеру зерна риса.

25 Включите рычагом передачу.

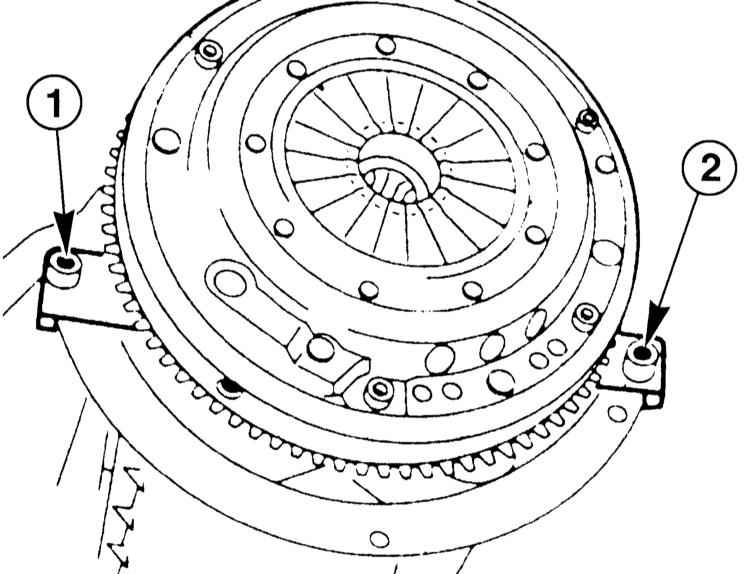

Убедитесь, что обе направляющие втулки -1- и -2- между двигателем и коробкой стоят на месте. Приподнимите коробку и введите ее горизонтально в сцепление. Если при установке вал коробки не входит в ведомый диск сцепления, проверните рукой вал сзади за фланец карданного вала .

27 Вверните болты крепления фланца с шайбами. Моменты затягивания приведены в Спецификациях.
28 Смажьте опорный палец тяги переключения смазкой “KLUBER POLYLUB GLY 801” и вставьте. Опустите вниз фиксатор пальца.

29 Поставьте шайбы на палец, соблюдая правильное положение. Большая поверхность шайб -5- прилегает к тяге переключения. Установите тягу на рычаг переключения передач и рычаг коробки и закрепите стопорными скобами.

30 Состыкуйте разъем выключателя заднего хода и зафиксируйте его. Проложите кабель фонарей заднего хода и датчика кислорода в держателях на коробке.
31 Установите рабочий цилиндр привода сцепления, обратитесь к Разделу Снятие и установка рабочего цилиндра сцепления.
32 Приподнимите коробку домкратом и закрепите балку на днище и коробке усилиями указанными в Спецификациях.
33 Уберите домкрат.
34 Закрепите карданный вал новыми самостопорящимися гайками к фланцу коробки. Момент затяжки резьбовых соединений зависит от класса прочности болтов, который выбит на головке болта (обратитесь к Спецификациям).
35 Затяните болты крепления центрального подшипника карданного вала моментом 20 Н•м.
36 Слегка затяните моментом 10 Н•м винтовое кольцо на подвижном элементе карданного вала.
37 Закрепите на днище теплозащитный экран. Установите систему выпуска, обратитесь к Разделу Снятие и установка системы выпуска.
38 Заполните РКПП маслом, обратитесь к Разделу Проверка уровня/замена масла в редукторе заднего моста.
39 Установите усилитель передней части, обратитесь к Разделу Снятие и установка балки передней подвески.
40 Модели 320i, 323i, 328i: Закрепите на радиаторе вентилятор с держателем, обратитесь к Разделу Снятие и установка вентилятора/ кожуха вентилятора.
41 Модели 320d, 320i, 323i, 328i: Установите воздухосборную коробку, обратитесь к Разделу Снятие и установка коробки воздухозаборника.
42 Закрепите нижнюю крышку двигательного отсека.
43 Модели 316i, 318i: Закрепите на держателе катушки зажигания.
44 Присоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Установите часы.
