7.2. Снятие и установка рычага переключения передач

Привод переключения передач

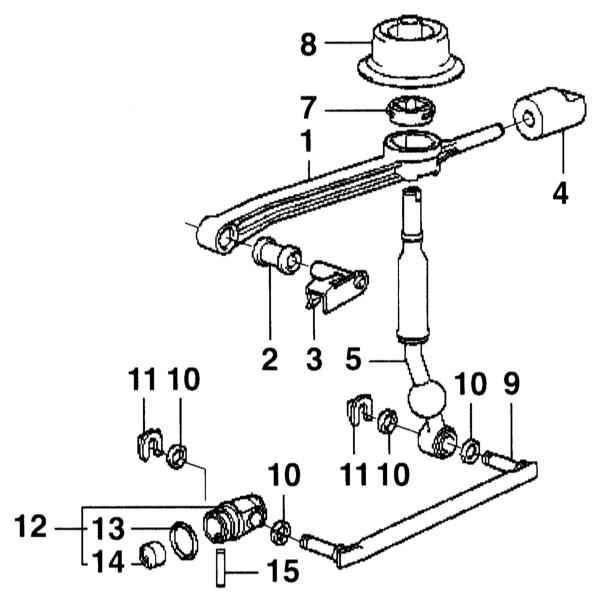

1 — рычаг переключения 2 — опорная втулка 3 — опорный палец 4 — опора 5 — рычаг переключения передач 7 — опора 8 — чехол	9 — тяга переключения 10 — дистанционное кольцо 11 — стопорная шайба 12 — шарнир тяги переключения 13 — стопорное кольцо 14 — шайба 15 — штифт

СНЯТИЕ

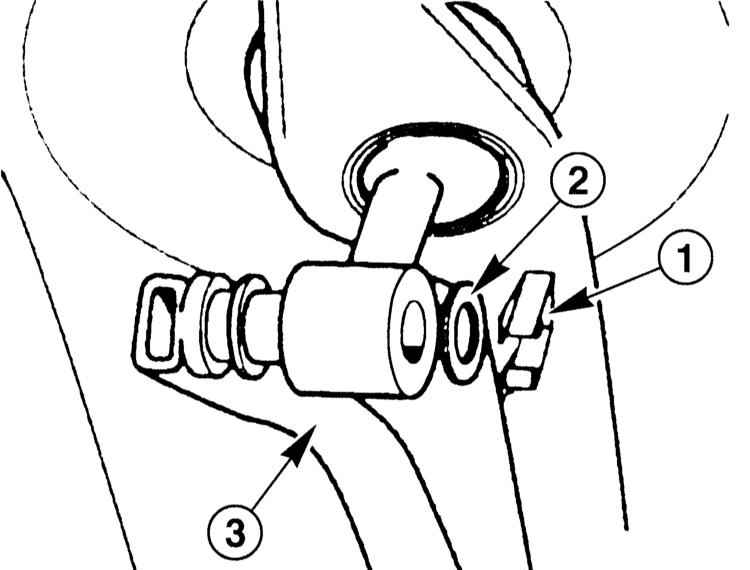

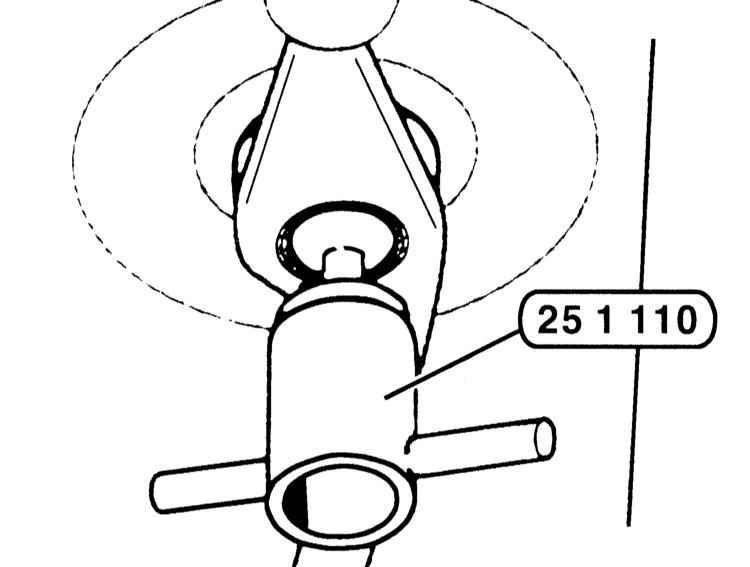

1 Потяните сильно рукоятку вверх, не вращая ее при этом. Снимите чехол рычага у центральной консоли и снимите его с рычага переключения. Указанные работы описаны в Разделе Снятие и установка центральной консоли, обратитесь к Разделу Снятие и установка центрального подлокотника. Операция подъема и установки автомобиля на подставки связана с опасностью! Поэтому перед проведением операции ознакомьтесь с Разделом Поддомкрачивание и буксировка 2 Поднимите и установите автомобиль на подставки. Снимите систему выпуска и термозащитный экран под рычагом переключения передач, обратитесь к Разделу Снятие и установка системы выпуска. 3 Снимите с нижней стороны автомобиля стопорную скобу -1-. Снимите шайбу -2-. Выньте сбоку тягу переключения -3-. 4 Поставьте снизу на рычаг переключения цапфовый гаечный ключ, например, BMW 251110 и поверните его на угол 90° против часовой стрелки. После этого отожмите вверх из рычага сферический вкладыш. 5 Отсоедините у кузова чехол рычага переключения и выньте его вверх с рычагом.

УСТАНОВКА

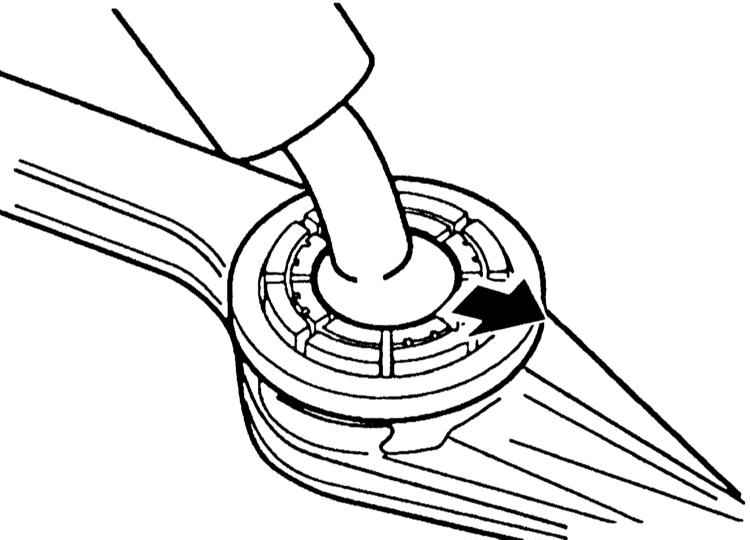

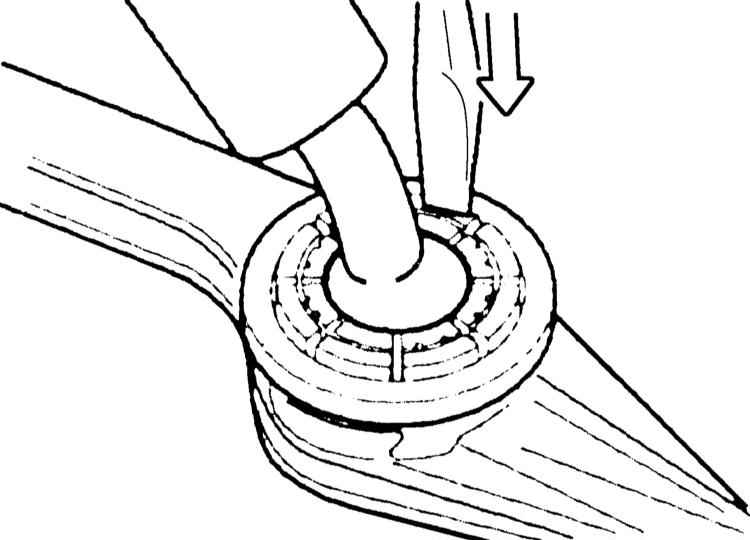

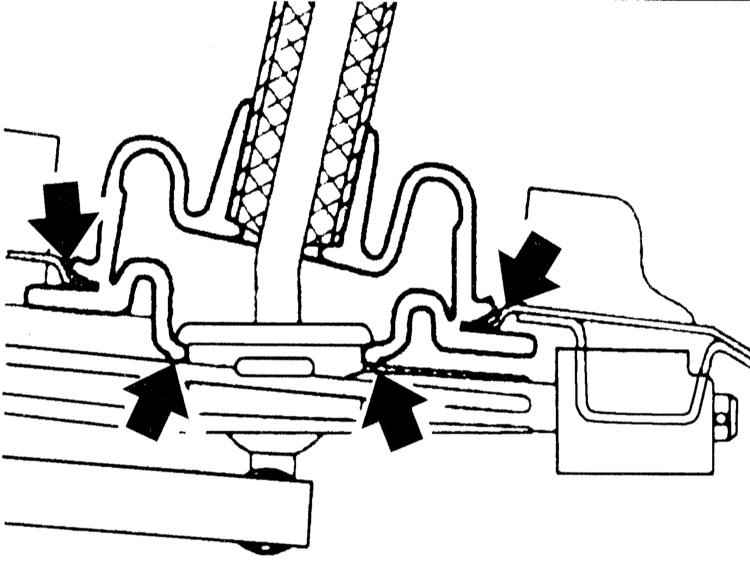

6 Смажьте сферические вкладыши рычага смазкой “KLUBER POLZLUBE GLY”. 7 Установите рычаг переключения со сферическим вкладышем так, чтобы стрелки на вкладыше показывали в направлении продольной оси автомобиля (стрелка на сопроводительной иллюстрации). Лапки сферического вкладыша располагаются поперек автомобиля. 8 Вдавите сверху вкладыш отверткой в держатель так, чтобы лапки отчетливо зафиксировались. 9 Закрепите чехол. Стрелка на чехле должна указывать вперед, в направлении движения. Вставьте внутренний борт чехла через рычаг, а наружный в вырез кузова. 10 Вставьте палец тяги переключения в рычаг, положив шайбы. Установите стопорную скобу. 11 При необходимости установите термозащитный экран и систему выпуска, обратитесь к Разделу Снятие и установка системы выпуска. 12 Закрепите чехол рычага переключения на центральной консоли. Наденьте на рычаг рукоятку и сильно надавите на нее, обратитесь к Разделу Снятие и установка центрального подлокотника.
