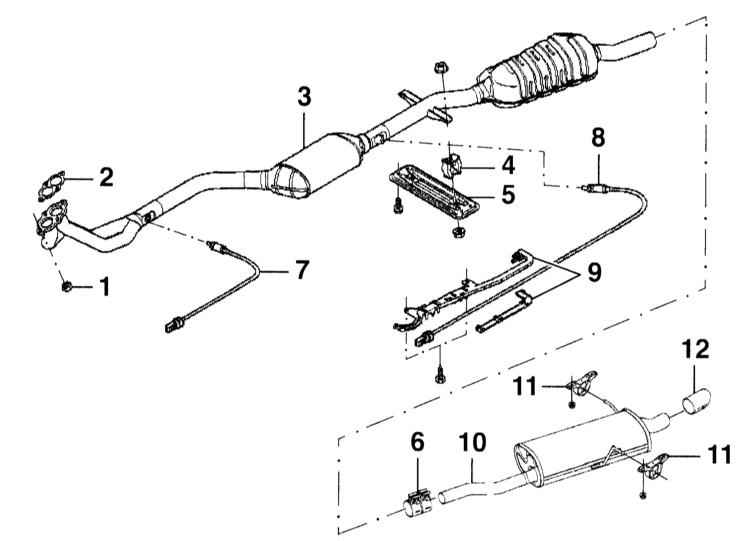

5.7.4. Снятие и установка системы выпуска Система выпуска моделей
316i, 318i
 |
| 1 — самостопорящаяся гайка
2 — уплотнительная прокладка
3 — приемная труба с каталитическим преобразователем
и предварительным глушителем
4 — резиновая опора
5 — траверса
6 —
хомут дополнительного глушителя | 7 — датчик
кислорода передний
8 — датчик кислорода за каталитическим преобразователем
9 — направляющие
10 — дополнительный глушитель
11 — держатели
12 —
наконечник |

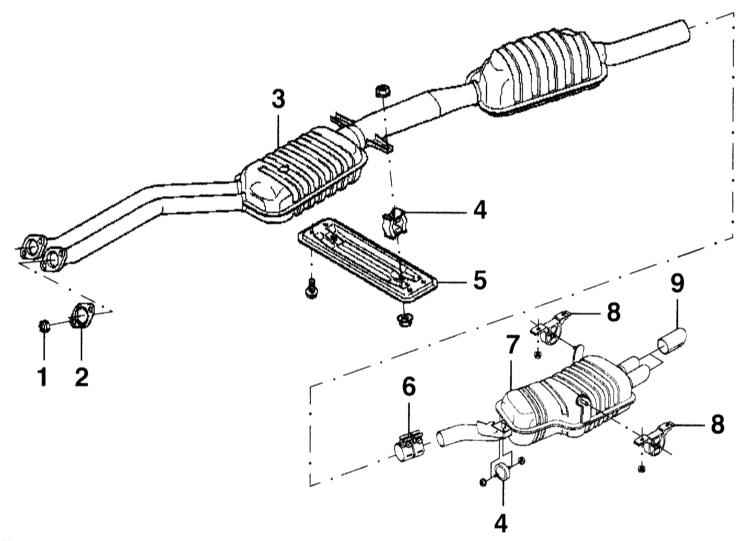

Система выпуска моделей 320i, 323i, 328i
 |
| 1 — самостопорящаяся гайка
2 — уплотнительная прокладка
3 — приемная труба с каталитическим преобразователем
и предварительным глушителем
4 — резиновая опора |
5 — траверса
6 — хомут дополнительного глушителя
7 — дополнительный
глушитель
8 — держатели
9 — наконечник |

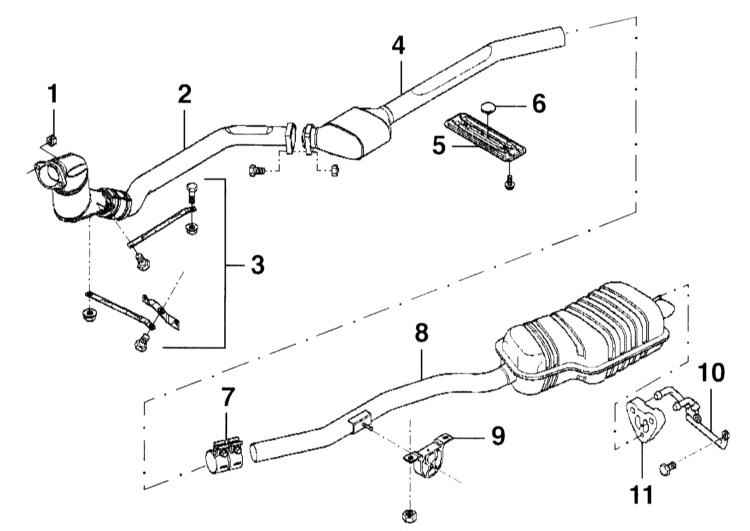

Система
выпуска моделей 320d
 |
| 1 — самостопорящаяся гайка
2 — приемная труба с каталитическим преобразователем и предварительным глушителем
3 — передняя подвеска глушителя
4 — центральный глушитель с каталитическим
преобразователем
5 — траверса
6 — упор |
7 — хомут дополнительного глушителя
8 — дополнительный глушитель
9
— держатель
10 — держатель задний
11 — резиновая петля |
| |
 |
Операция подъема и установки автомобиля на подставки связана с опасностью! Поэтому
перед проведением операции ознакомьтесь с Разделом Поддомкрачивание
и буксировка | 1 Поднимите и установите автомобиль на
подставки. Снимите нижнюю крышку двигательного отсека, обратитесь к Разделу Снятие
и установка нижней крышки двигательного отсека.
2 Опрыскайте все болтовые
соединения системы выпуска средством для растворения ржавчины. Подождите некоторое
время, пока не растворится ржавчина.
 |

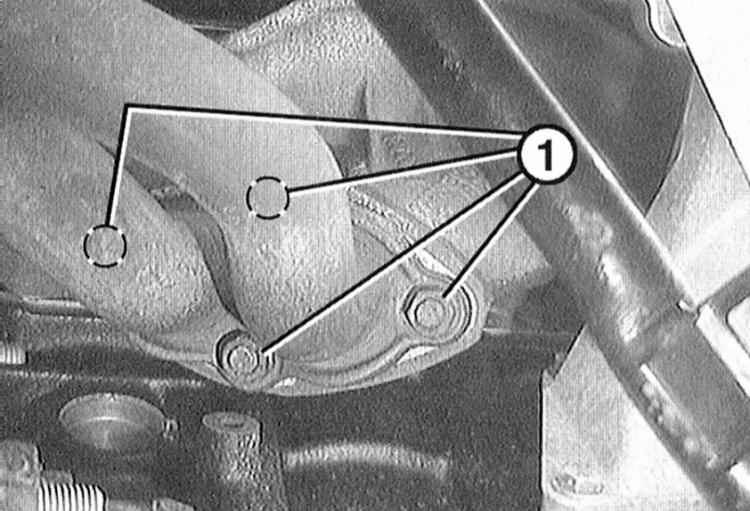

3 Модели 316i, 318i: Отверните болты крепления и снимите приемную трубу
с фланца выпускного коллектора -1-. |
 |

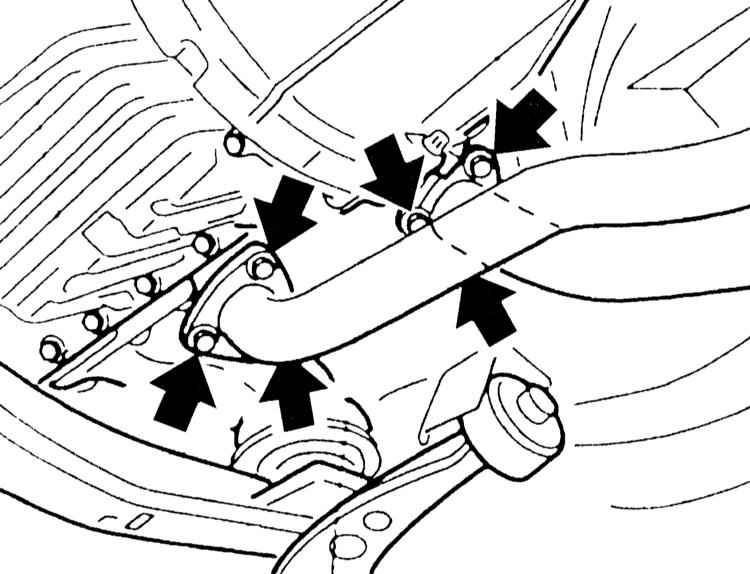

4 Модели 320i, 323i, 328i: Отверните болты крепления и снимите приемную
трубу с фланца выпускного коллектора (стрелки на иллюстрации). |
5 Модели 320d: Отверните болты крепления и снимите приемную трубу с фланца
турбокомпрессора.
 |

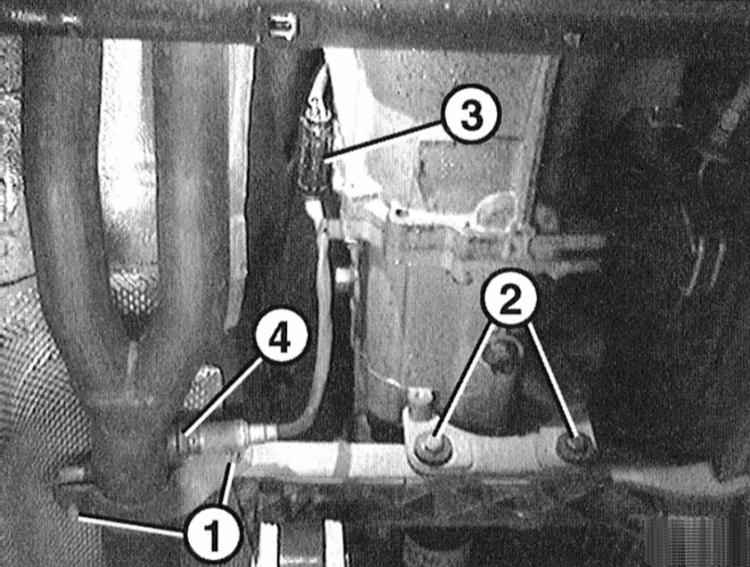

6 Отсоедините глушитель от держателя РКПП, отвернув болты крепления -1-.
| |
Болты -2- при установке системы выпуска отворачиваются для того, чтобы выставить
систему без перетяжек. | | 7 Модели 316i,
318i: Расстыкуйте разъем -3- датчика кислорода -4- в приемной трубе.
| |
Второй датчик кислорода находится в приемной трубе позади каталитического преобразователя.
Расстыкуйте разъем второго датчика кислорода. | 8 Подведите
под систему выпуска гаражный подъемник с деревянной прокладкой. Вес системы составляет
около 30 кг.
 |

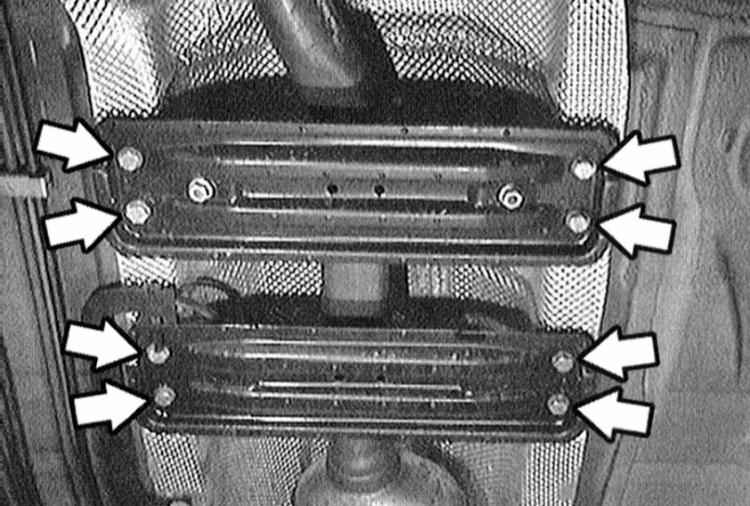

9 Отверните болты крепления траверсы к днищу (стрелки на иллюстрации). |
 |
10 Отсоедините оба держателя дополнительного глушителя к днищу (стрелки на
иллюстрации). | 11 Опустите систему выпуска и выньте ее.
|
|
Каталитический преобразователь чувствителен к ударам. Обращайтесь с ним осторожно,
не допускайте ударов и падения. | | |
| |
| |
При установке элементов системы выпуска следите за тем, чтобы не смять труб. В
противном случае при анализе отработавших газов могут быть получены неверные результаты.
|
| |
Болты, гайки крепления и уплотнения обязательно заменяются на новые. Резиновые
держатели также следует заменить на новые, если они имеют поры или деформации.
| 1 Рекомендуется смазать резьбу болтов крепления высокотемпературной
медной смазкой, например, Liqui Moly LM-508-ASC. Это облегчит разборку при ремонте.
2 Если глушители не заменяются, уплотнительные поверхности перед сборкой следует
очистить шкуркой от остатков продуктов сгорания и прокладок.
3 Выставьте систему
выпуска так, чтобы везде был зазор как минимум в 25 мм по отношению к днищу. Кроме
того, концевая часть трубы должна иметь равномерный зазор по отношению к контуру
задней части кузова.
4 Установите траверсу, затяните болты крепления моментом
20 Н•м.
5 Дизельный двигатель: Закрепите приемную трубу к турбокомпрессору
моментом 30 Н•м. Предварительно проверьте уплотнительное кольцо, при необходимости
замените его. Кольцо смажьте высокотемпературной смазкой.
6 Бензиновый двигатель:
Установите приемную трубу на выпускном коллекторе с новым уплотнением и равномерно
прижмите гайками моментом 30 Н•м.
|
7 Отверните болты -2- крепления глушителя к РКПП. Болты затяните только после
установки всех других элементов крепления, чтобы исключить деформации. |
8 Затяните все болты и гайки крепления приведенными в Спецификациях
усилиями.
9 Модели 316i, 318i: Состыкуйте штекерные соединения датчиков
кислорода и проложите кабель.
10 Проверьте герметичность системы выпуска,
обратитесь к соответствующему разделу.
11 Установите нижнюю крышку двигательного
отсека, обратитесь к Разделу Снятие и установка нижней крышки
двигательного отсека. | |
|
|
