5.7.7. Снятие и установка выпускного коллектора

1 Отсоедините приемную трубу от выпускного коллектора, обратитесь к Разделу Снятие и установка впускного трубопровода.
2 Отверните два болта крепления трубопровода для подачи воздуха в выпускной коллектор.
3 Отверните болты крепления и снимите выпускной коллектор с головки цилиндров.

4 Очистите уплотнительные поверхности на выпускном коллекторе и головке цилиндров. Уплотнительную прокладку обязательно заменяйте на новую.
5 Смажьте резьбу шпилек крепления выпускного коллектора высокотемпературной медной смазкой.
6 Закрепите выпускной коллектор новыми самостопорящимися медными гайками, затянув их крест-накрест изнутри наружу, приведенными в Спецификациях усилиями.
7 Закрепите трубопровод подачи воздуха с новой прокладкой на выпускном коллекторе.
8 Закрепите приемную трубу с новым уплотнением моментом 30 Н•м на выпускном коллекторе.

9 Снимите фильтрующий элемент воздушного фильтра двигателя, обратитесь к Разделу Замена фильтрующего элемента воздушного фильтра.

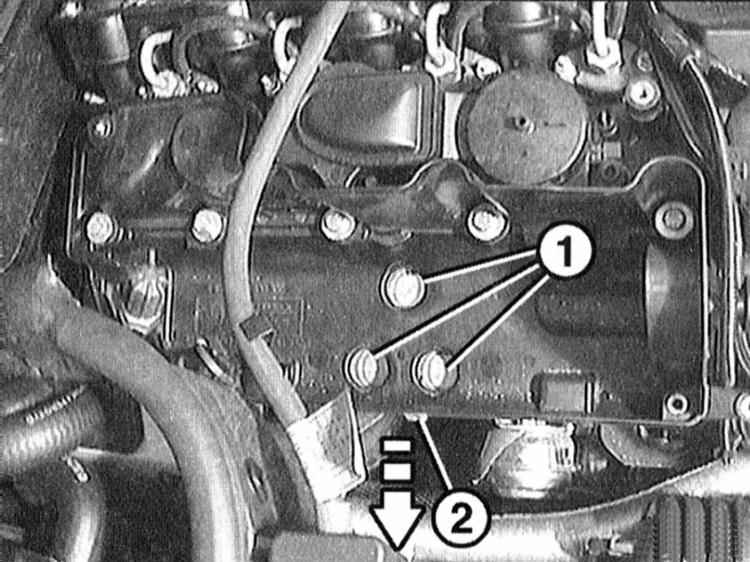

10 Снимите крышки болтов крепления турбокомпрессора в точках -1-. 11 Снимите вниз экран у планки -2- (стрелка на иллюстрации).

12 Отверните болты крепления турбокомпрессора к выпускному коллектору через три отверстия.
13 Отверните два болта крепления трубопровода рециркуляции отработавших газов от выпускного коллектора.
14 Отверните гайки крепления и снимите выпускной коллектор с головки цилиндров.

15 Очистите уплотнительные поверхности на выпускном коллекторе и головке цилиндров. Уплотнительную прокладку обязательно заменяйте на новую.
16 Смажьте резьбу шпилек крепления выпускного коллектора высокотемпературной медной смазкой.
17 Закрепите выпускной коллектор новыми самостопорящимися медными гайками, затянув их крест-накрест изнутри наружу, приведенными в Спецификациях усилиями.
18 Закрепите трубопровод для подачи воздуха с новой прокладкой на выпускном коллекторе.
19 Закрепите турбокомпрессор с новой прокладкой моментом 45 Н•м к выпускному коллектору.

20 Вставьте сбоку к планке -2- экран.

21 Поставьте на место крышки болтов крепления турбокомпрессора к корпусу воздушного фильтра.
22 Установите фильтрующий элемент воздушного фильтра двигателя, обратитесь к Разделу Замена фильтрующего элемента воздушного фильтра.

Вследствие ограниченного пространства правая опора двигателя должна сниматься с применением приспособления. Для этого двигатель должен приподниматься краном.

23 Снимите воздухосборную коробку, обратитесь к Разделу Снятие и установка коробки воздухозаборника.
24 Снимите датчики кислорода с обоих выпускных коллекторов, обратитесь к Разделу Снятие и установка датчика кислорода.
25 Отверните гайки крепления и снимите приемную трубу с выпускного коллектора, обратитесь к Разделу Снятие и установка системы выпуска.

26 Приподнимите двигатель краном за переднюю проушину. Если крана в наличии нет, проденьте трос через проушину. Введите под трос прочную трубу и поставьте ее на две опоры.

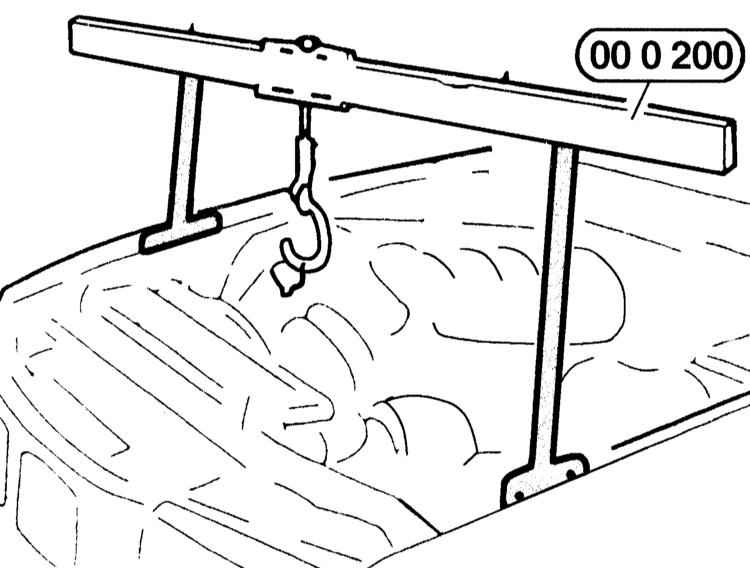

Установите приспособление BMW 00 0 200 слева и справа на опоры крыльев и закрепите их болтами. Имеется также другое приспособление: KLANN № KL-0205-3US.

27 Приподнимите двигатель подъемником примерно на 5 мм, чтобы разгрузить опоры двигателя.
28 Снимите усилитель передней части автомобиля, обратитесь к Разделу Снятие и установка балки передней подвески.
29 Отверните болты крепления правой опоры двигателя с кронштейном от кузова и двигателя.
30 Отсоедините сначала передний, а затем задний выпускной коллектор от головки цилиндров.

31 Очистите уплотнительные поверхности на выпускном коллекторе и головке цилиндров. Уплотнительную прокладку обязательно заменяйте на новую.
32 Смажьте резьбу шпилек крепления выпускного коллектора высокотемпературной медной смазкой.
33 Закрепите выпускной коллектор новыми самостопорящимися медными гайками, затянув их крест-накрест изнутри наружу, приведенными в Спецификациях усилиями.
34 Закрепите приемную трубу с новым уплотнением моментом 30 Н•м на выпускном коллекторе.
35 Закрепите правую опору двигателя и кронштейн, приведенными в Спецификациях усилиями. Опустите двигатель, уберите кран.
36 Установите усилитель передней части автомобиля, обратитесь к Разделу Снятие и установка балки передней подвески.
37 Установите датчики кислорода на оба выпускных коллектора, обратитесь к Разделу Снятие и установка датчика кислорода.
38 Установите воздухосборную коробку, обратитесь к Разделу Снятие и установка коробки воздухозаборника.
39 Закрепите нижнюю крышку двигательного отсека, обратитесь к Разделу Снятие и установка нижней крышки двигательного отсека .
