5.7.1. Работа каталитического преобразователя

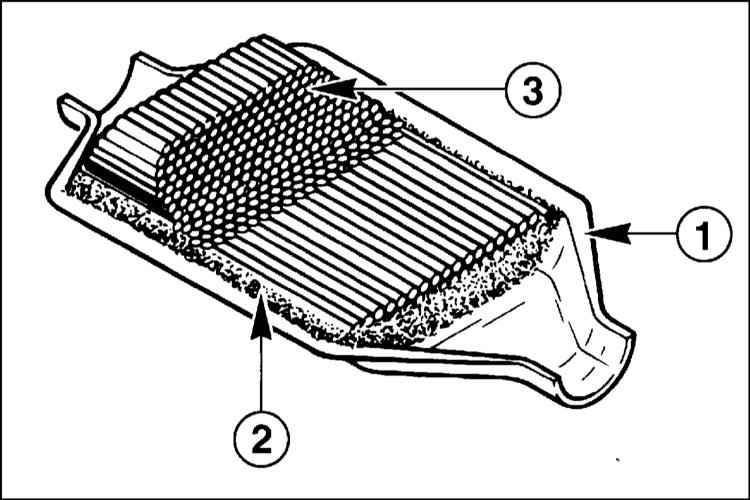

Каталитический преобразователь


1 —корпус 2 — уплотнение	3 — соты каталитического преобразователя

Все двигатели оборудованы одним или несколькими каталитическими преобразователями для очистки выхлопных газов.

Каталитический преобразователь имеет центральную керамическую часть сотовой конструкции -3-, покрытую слоем носителя. На слое носителя находятся соли благородных металлов, действующие как преобразователи. Каталитический преобразователь фиксируется в корпусе -1- посредством изоляционного опорного слоя -2-, компенсирующего одновременно тепловые расширения каталитического преобразователя.

Чтобы сократить с помощью каталитического преобразователя вредные выбросы, системы впрыска должна точно дозировать количество впрыскиваемого топлива, необходимого для сгорания. Датчик кислорода находится в приемной трубе перед каталитическим преобразователем и омывается потоком отработавших газов. Датчик кислорода представляет собой электронный датчик, измеряющий содержание кислорода в выпускных газах и представляющий его виде колебаний напряжения. Информация от датчика кислорода передается блоку управления системы впрыска. Полученное значение позволяет регулировать состав воздушно-бензиновой смеси. С одной стороны это необходимо, так как постоянно изменяются условия эксплуатации (холостой ход, полный газ), с другой стороны, так как оптимальное дожигание топлива в каталитическом преобразователе происходит только в этом случае, если в выпускных газах содержится достаточное количество топлива.

Чтобы в каталитическом преобразователе происходило дожигание топлива, необходимо иметь температуру 300 - 800°С. Для этого необходимо большее содержание топлива в смеси, чем для чистого горения.

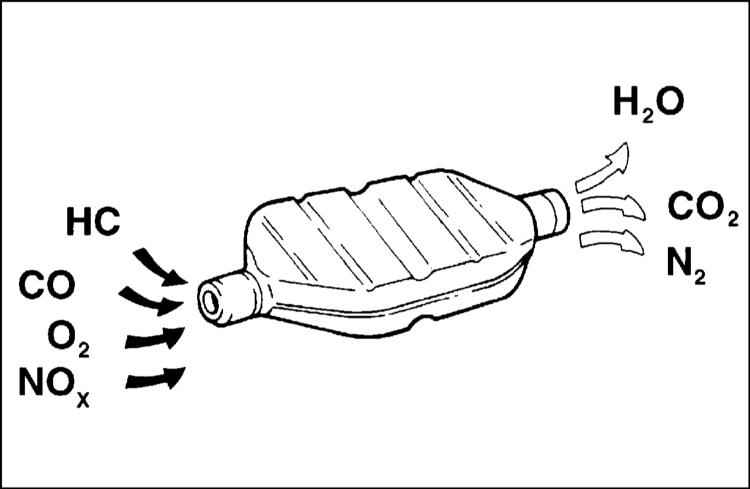

Применяемые каталитические преобразователи бензиновых двигателей представляют собой так называемые трехфункциональные устройства. В регулируемом процессе преобразования осуществляется окисление окиси углерода (СО) и углеводорода (НС), а также сокращение концентрации оксидов азота (NOx).
