12.4.20. Регулировка форсунок стеклоомывателя

1 Маркируйте на стекле точки попадания струи воды в соответствии с приведенными размерами с помощью липкой ленты или фломастера и включите стеклоомыватель. Струи воды должны попасть в центр поля размером 60 x 80 мм. В противном случае отрегулируйте форсунки (обратитесь к сопроводительной иллюстрации).

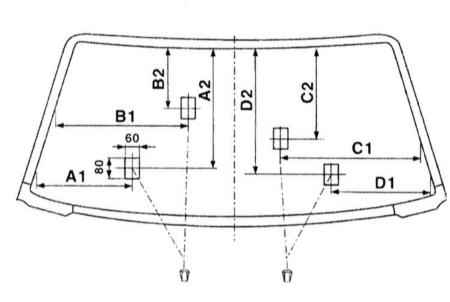

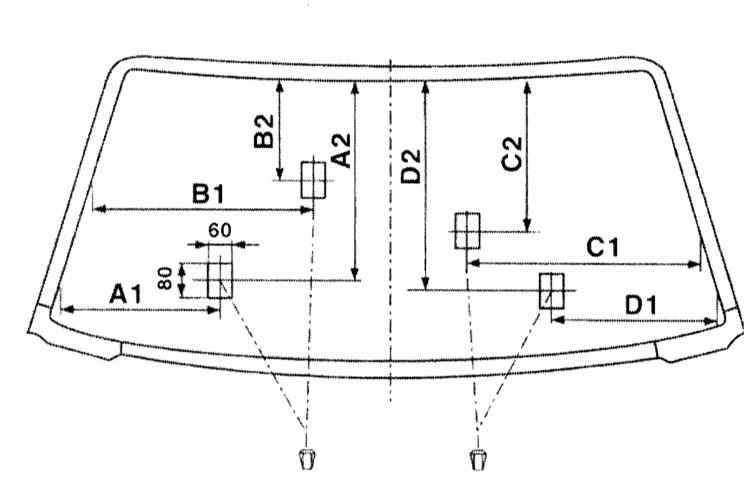

2 Размеры для регулировки струй воды представлены на иллюстрации. Базой являются кромки уплотнения ветрового стекла.

А1 = 265 мм
А2 = 445 мм
В1 = 400 мм
В2 = 270 мм
С1 = 500 мм
С2 = 350 мм
D1 = 260 мм
D2 = 550 мм

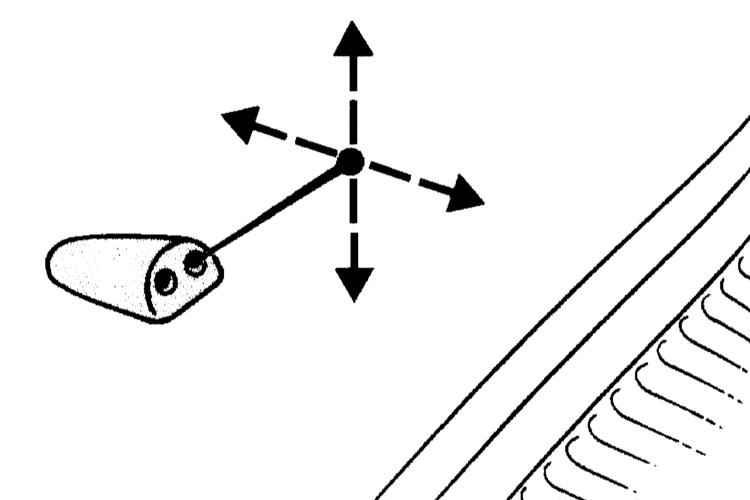

3 Направления струй форсунок при необходимости могут быть отрегулированы подходящей иглой. СТО применяют для этого специальный инструмент HAZET 4850-1. Инструмент состоит телескопического стержня с иглой. Вытянутый телескопический стержень указывает направление струи форсунки точнее, чем, например, игла.
