12.4.11. Зеркало внутреннего вида с автоматическим затемнением

Зеркало внутреннего вида с автоматическим затемнением плавно затемняется при определенном потоке света. Оно состоит из зеркального элемента и электронного прибора с двумя фотодатчиками.

Работа

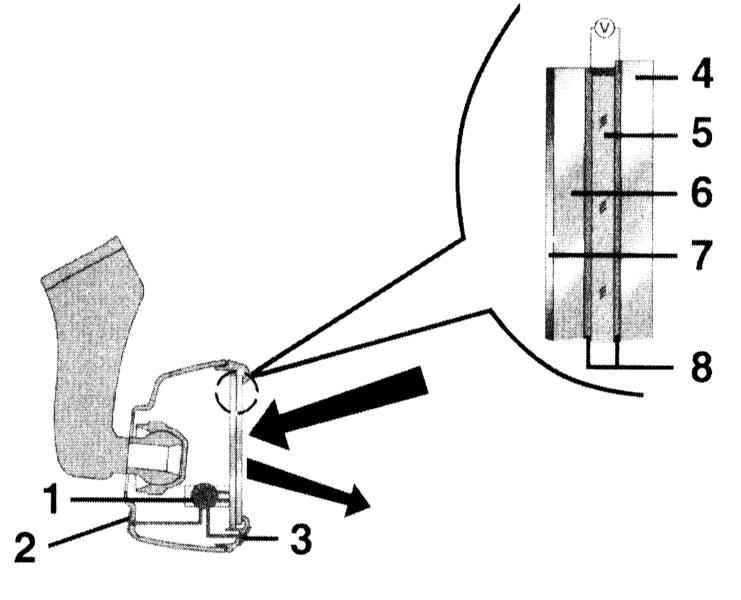

Электронный блок управления -1- через фотодатчики (2/3) регистрирует падающий на зеркало свет спереди и сзади. Если поток света сзади сильнее, чем спереди, к токопроводящему покрытию -8- прикладывается напряжение. Покрытие находится между стеклами (4/6) зеркала.

Прикладываемое напряжение изменяет цвет электролитического слоя -5-. Чем выше напряжение, тем в большей степени затемняется зеркало. Вследствие этого снижается отражение падающего потока света. 7 – серебряноотражающий слой.

При включении заднего хода затемняющий эффект отключается. Это обеспечивает возможность выезда из темного гаража с помощью зеркала внутреннего вида.

ПРОВЕРКА

1 Включите зажигание.

Включать задний ход не следует.

2 Закройте или заклейте фотодатчик на передней стороне зеркала.
3 Осветите фотодатчик на обратной стороне зеркала карманным фонариком. Через некоторое непродолжительное время зеркало должно затемниться Фотодатчик располагается вверху в центре позади зеркала.
