12.4.2. Снятие и установка облицовки передний части района ног

 СНЯТИЕ

1 Освободите механизм регулировки рулевой колонки и максимально сместите колонку вверх. Зафиксируйте рулевую колонку.

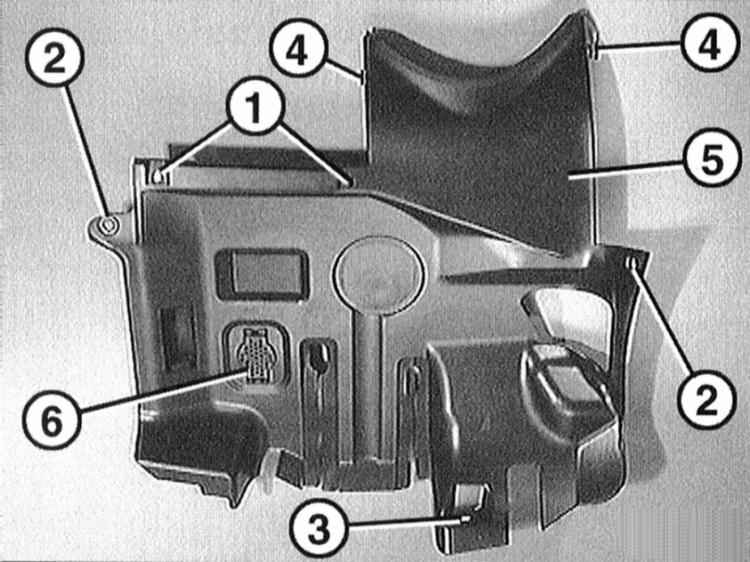

На иллюстрации для показа точек крепления облицовка снята.

2 Выверните винты -1-.
3 Снимите зажимы -2-. Для этого сначала выньте штифты в центре, а затем снимите зажим.
4 Поверните на угол 90° (1/4 оборота) зажим -3-, освободив его.
5 Нажмите на скобы -4- в направлении рулевой колонки и освободите их.
6 Положите облицовку -5- вниз.
7 Отсоедините электрические провода лампы подсветки района ног, звукового сигнала -6- и коробки бортовой диагностики.


 УСТАНОВКА

Установка выполняется в последовательности, обратной снятию.
