11.3.5. Снятие и установка насоса гидроусилителя

1 Отсосите масло из резервуара с помощью соответствующего устройства или обычным шлицем.
2 Снимите нижнюю крышку двигательного отсека, обратитесь к Разделу Снятие и установка нижней крышки двигательного отсека.
3 Снимите клиновой ремень, обратитесь к Разделу Снятие, установка и натяжение клинового ремня.

Не допускается попадание в гидросистему каких-либо загрязнений. Открытые трубопроводы и шланги закройте пробками или полиэтиленом, закрепив его резиновым жгутом.

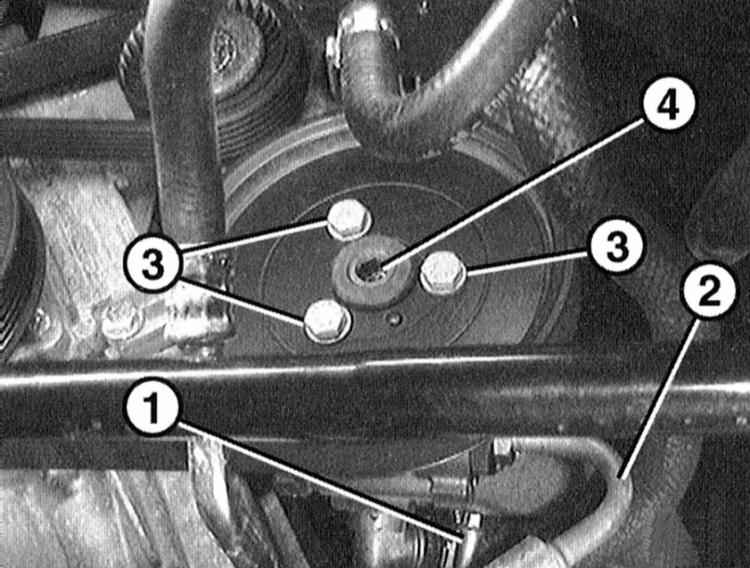

4 Освободите хомут -1- и отсоедините всасывающий шланг.

5 Отверните накидную гайку и отсоедините напорную линию -2-.
6 Отверните болты крепления -3- и отсоедините шкив удерживая его от вращения за внутренний шестигранник -4- вала насоса торцевым ключом на 10 мм.

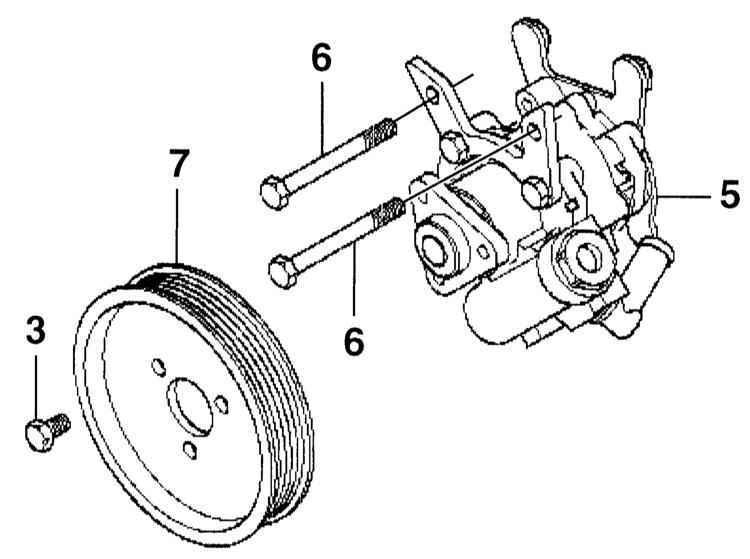

7 Отверните сверху два болта крепления -6- насоса гидроусилителя и снимите насос. -3- болт крепления шкива, -7- шкив.

8 Вставьте на место насос гидроусилителя и закрепите его болтами.
9 Установите на место шкив и закрепите его.
10 Закрепите напорную линию накидной гайкой.
Моменты затяжки в зависимости от диаметра резьбы следующие:

М10 - 12 Н•м
М14 - 35 Н•м
М16 - 40 Н•м
11 Наденьте клиновой ремень, обратитесь к Разделу Снятие, установка и натяжение клинового ремня.
12 Установите нижнюю крышку двигательного отсека, обратитесь к Разделу Снятие и установка нижней крышки двигательного отсека.
13 Заполните систему новым маслом и удалите из системы воздух.

Бывшую в употреблении жидкость повторно применять не следует.
