5.2.1. Снятие и установка блока управления отопителем или кондиционером

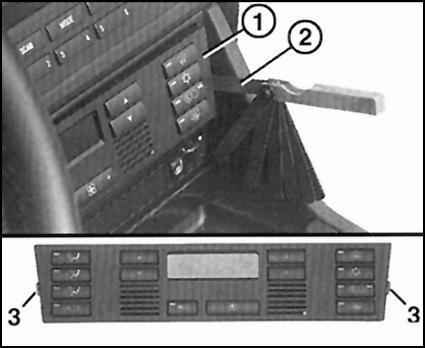

1. Расфиксируйте блок управления (1). Для этого слева и справа в местах, показанных на сопроводительной иллюстрации, вставьте два щупа (2) и вдавите таким образом пружинные зажимы (3).

Щупы должны быть вставлены точно в местах, показанных на иллюстрации, с применением некоторой силы. Если блок управления таким образом не снимается, снимите центральную консоль и затем сместите блок сзади.

2. Выньте блок управления.

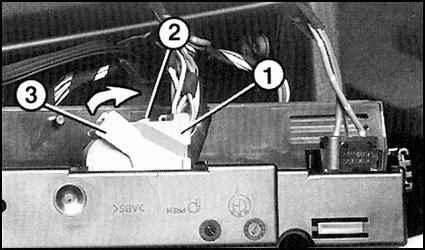

3. Расфиксируйте и снимите многопозиционное штекерное соединение (1). Для этого нажмите на стопор (2) вниз и наклоните стопорный хомут (3) в сторону. Обратитесь к сопроводительной иллюстрации. Таким образом выключатель снимается вверх.

4. Расфиксируйте другие штекерные соединения.

1. Состыкуйте и зафиксируйте штекерное соединения.

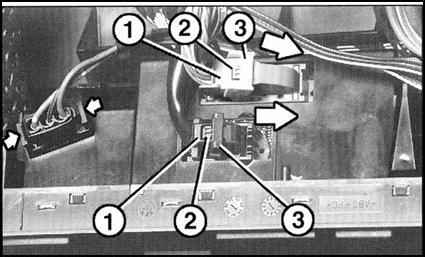

2. Установите на место многопозиционное штекерное соединение (1). Соедините его с помощью стопорного рычага (3). Зафиксируйте стопорный рычаг (3). Проверьте надежность соединения. Обратитесь к сопроводительной иллюстрации.

3. Установите блок управления, вдавив и зафиксировав его.
