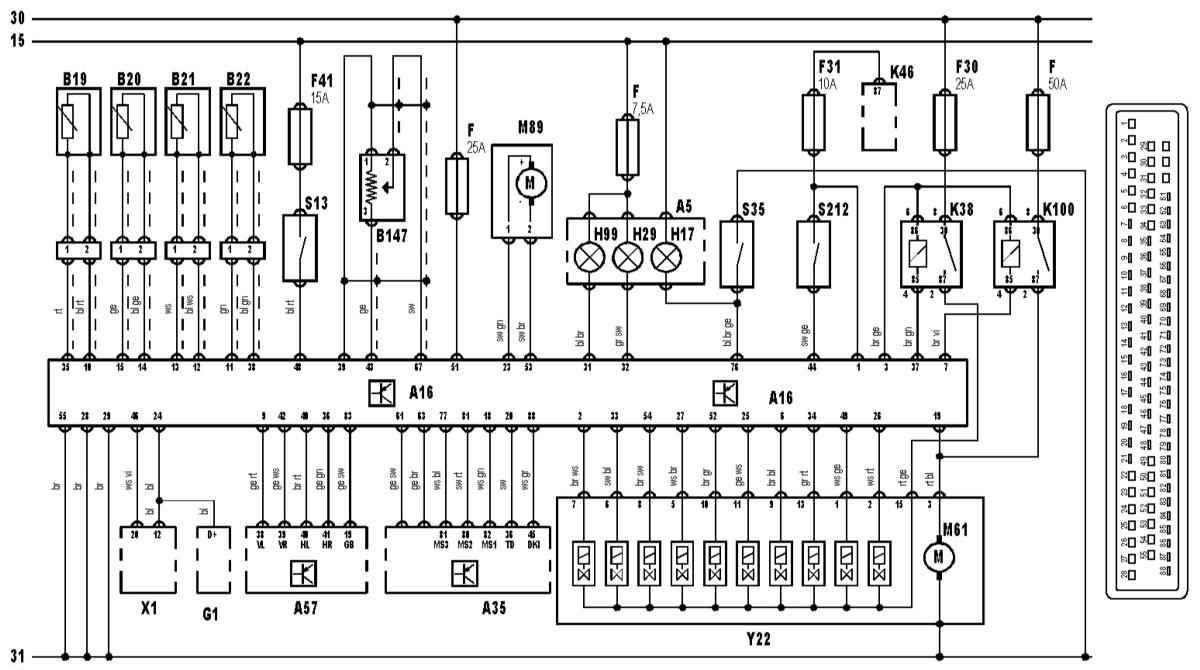

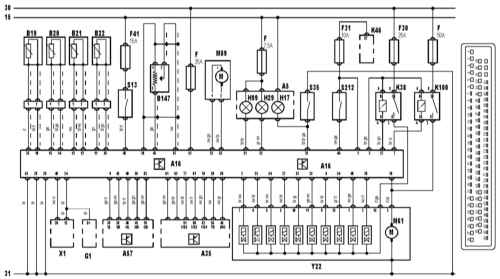

15.30. Система антиблокировки тормозов и разъем блока управления ABS. Все модели

Пояснения к схеме

Аббревиатура

Значение

A5 Комбинация приборов
A16 Блок управления ABS
A35 Электронный модуль управления (ECM)
A57 Электронный блок управления трансмиссией (TCM)
A63 Блок управления кондиционера воздуха
A162 Электронный блок управления противоугонной системой (иммобилизатором)
B19 Датчик левого переднего колеса
B20 Датчик правого переднего колеса
B21 Датчик левого заднего колеса
B22 Датчик правого заднего колеса
B24 Датчик температуры охлаждающей жидкости (ECT)
B25 Датчик температуры всасываемого воздуха (IAT)
B30 Измеритель массы воздуха (MAF)
B54 Датчик положения коленчатого вала (CKP)
B69 Датчик детонации
B72 Подогреваемый кислородный датчик
B132 Датчик положения распределительного вала (CMP),
B147 Датчик положения дроссельной заслонки (TPS)
F Предохранитель
G1 Генератор
H17 Контрольная лампа уровня тормозной жидкости
H29 Контрольная лампа ABS
H99 Контрольная лампа антипробуксовочной системы
K20 Реле топливного насоса
K38

Системное реле ABS

K46 Управляющее реле двигателя
K100 Реле насоса ABS
K143 Реле муфты компрессора кондиционера воздуха
M12 Топливный насос
M61 Насос ABS
M89 Двигатель привода дроссельной заслонки
R87 Резистор сигнала зажигания
S13 Датчик-выключатель стоп-сигнала
S35 Выключатель контрольной лампы ручного тормоза
S63 Датчик-выключатель давления хладагента кондиционера воздуха
S212 Главный выключатель управления антипробуксовочной системой
T1 Катушка зажигания
X1 Диагностический разъем DLC
Y3 Инжектор
Y22 Гидравлический модулятор ABS
Y81 Исполнительное устройство привода распределительного вала
Y99 Клапан управления воздухом холостого хода (IAC)
Y104 Клапан продувки угольного адсорбера системы EVAP
Y141 Электромагнит управления выхлопными газами
15 Положение ON замка зажигания
30 “ ” батареи
31 “-” батареи

Обозначения цветов на схемах

BL Синий
BR Коричневый
EL Кремовый
GE Желтый
GN Зеленый
GR Серый
NF Прозрачный
OG Оранжевый
RS Розовый
RT Красный
SW Черный
VI Фиолетовый
