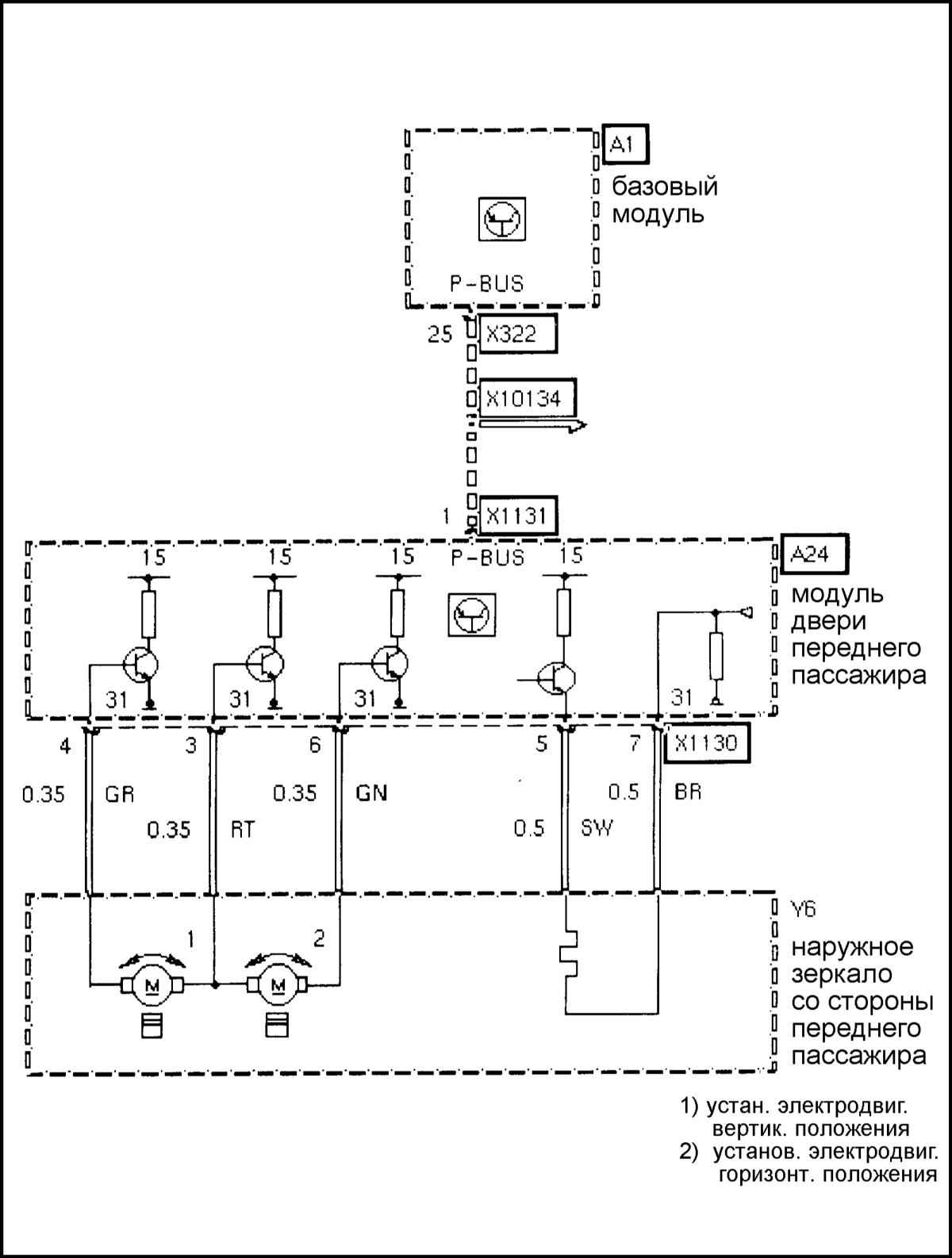

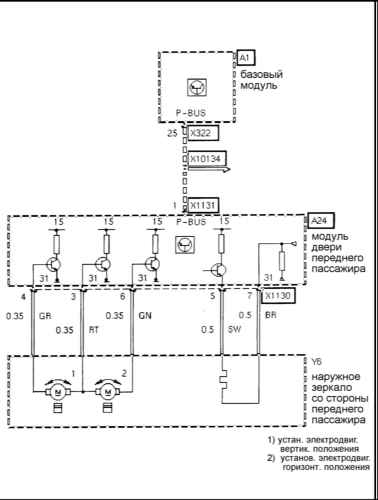

15.10. Наружное зеркало без памяти (сторона переднего пассажира)

« предыдущая страница
15.9. Наружное зеркало без памяти (сторона водителя)

^
к оглавлению

следующая страница »
15.11. Неослепляющее наружное зеркало
