12.1.5. Снятие и установка подшипника колеса

1. Снимите тормозной диск, обратитесь к Разделу Снятие и установка тормозного диска/суппорта переднего тормоза.

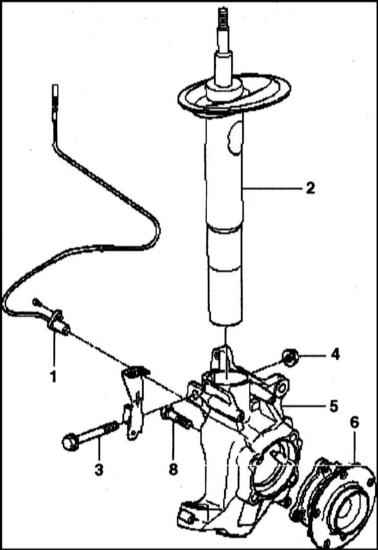

2. Отсоедините импульсный датчик ABS (1). Обратитесь к сопроводительной иллюстрации.
3. Снимите наконечник рулевой тяги с поворотной опоры, обратитесь к Разделу Снятие и установка наконечника рулевой тяги.
4. Отверните нижний болт крепления 3/4. Снимите поворотный кулак (5) вниз с амортизационной стойки. При необходимости нанесите маркировку положения стойки, обратитесь к Разделу Снятие и установка амортизационной стойки.
5. Выверните 4 болта (8) и снимите подшипник (6) с поворотного кулака.

1. Очистите прилегающие поверхности подшипника колеса и поворотного кулака, а также резьбовые отверстия. Удалите следы смазки.
2. Установите подшипник и закрепите его новыми самостопорящимися болтами моментом 110 Нм.
3. Установите поворотный кулак вверх, на стойку до упора, чтобы совпали предварительно нанесенные метки.
4. Вставьте зажимной болт и затяните с самостопорящейся гайкой усилием 80 Нм.
5. Установите на поворотной опоре головку рулевой тяги, обратитесь к Разделу Снятие и установка наконечника рулевой тяги.
6. Закрепите импульсный датчик ABS.
7. Установите тормозной диск, обратитесь к Разделу Снятие и установка тормозного диска/суппорта переднего тормоза.
