4.4.8. Снятие и установка ремней привода вспомогательных агрегатов

Если предполагается дальнейшее использование снимаемого ремня, отметьте направление его движения.

Ремень привода генератора

ПОРЯДОК ВЫПОЛНЕНИЯ

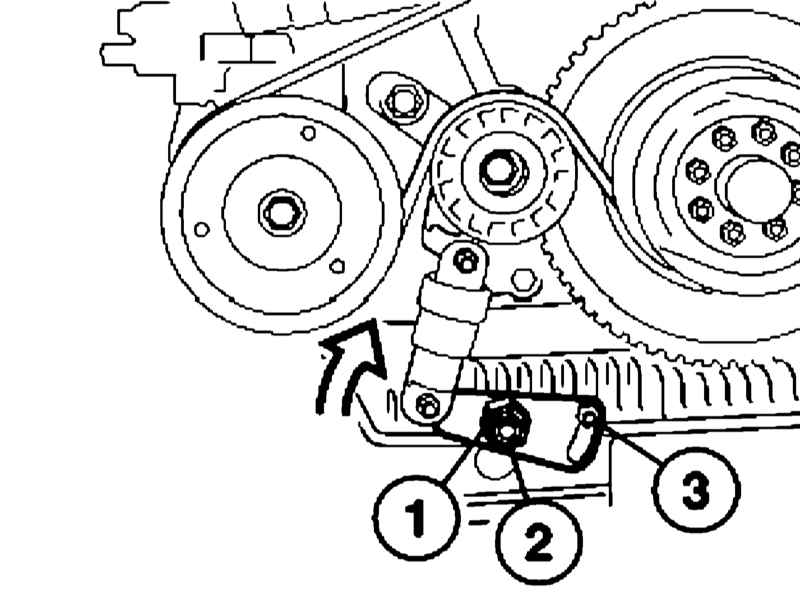

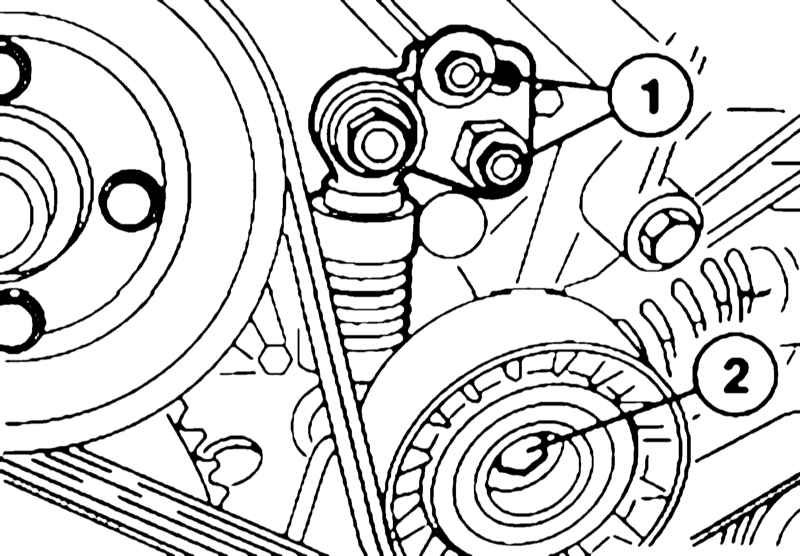

Снимите муфту привода вентилятора системы охлаждения вместе с крыльчаткой (см. Главу Системы охлаждения двигателя, отопления, вентиляции и кондиционирования). Отдав болты (1), ослабьте натяжение ремня и снимите ремень (2). При необходимости снятия натяжителя полностью, выверните болты 1 и 2. Проверьте состояние ремня (см. Главу Настройки и текущее обслуживание автомобиля) и при необходимости замените его. Уложите приводной ремень на шкивы и ролики и удостоверьтесь в правильности его положения. При установке уже использовавшегося ремня соблюдайте прежнее направление его движения. Переместите регулировочную пластину натяжителя ремня за шестигранник (1) до конца паза (2) и затяните болт (3).

Ремень привода компрессора К/В

ПОРЯДОК ВЫПОЛНЕНИЯ

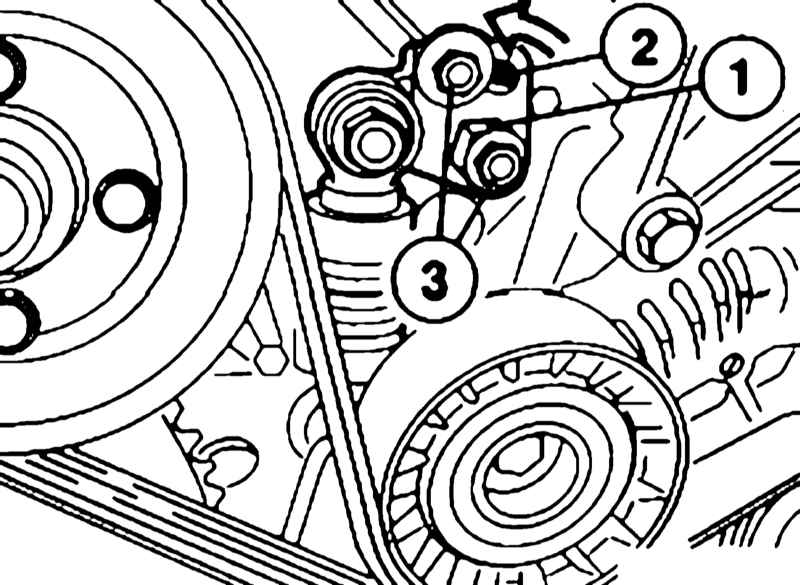

Снимите ремень привода генератора. Отдайте гайки (2 и 3) и снимите ремень. Проверьте состояние ремня (см. Главу Настройки и текущее обслуживание автомобиля) и при необходимости замените его. Уложите приводной ремень на шкивы и ролики и удостоверьтесь в правильности его положения. При установке уже использовавшегося ремня соблюдайте прежнее направление его движения. Переместите регулировочную планку натяжителя ремня за шестигранник (1) до конца паза и затяните последовательно гайки (3) и (2).
