8.1.4. Снятие и установка релингов

Снятие

Снимите верхнюю накладку стойки А.

Снимите накладку стойки D.

Снимите накладку над задней дверью.

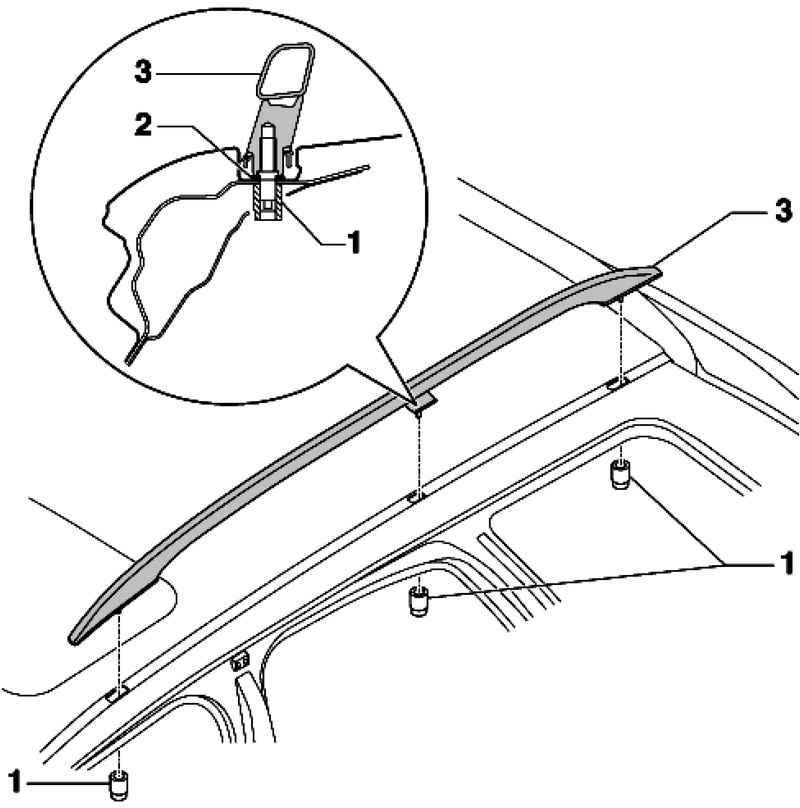

Рис. 8.13. Снятие релинга: 1 – специальная гайка 18 Н·м; 2 – уплотнения с вклеенным уплотнительным кольцом; 3 – релинг

Отверните гайки 1 и снимите релинг (рис. 8.13).

Установка

Обратите внимание на правильность положения уплотнителей в точках крепления релингов.

Затяните гайки 1 моментом 18 Н·м.

Обратите внимание на правильное положение уплотнения с вклеенным уплотнительным кольцом.
