8.1.12. Снятие и установка переднего подкрылка

Снятие

Для демонтажа подкрылка снимите переднее колесо.

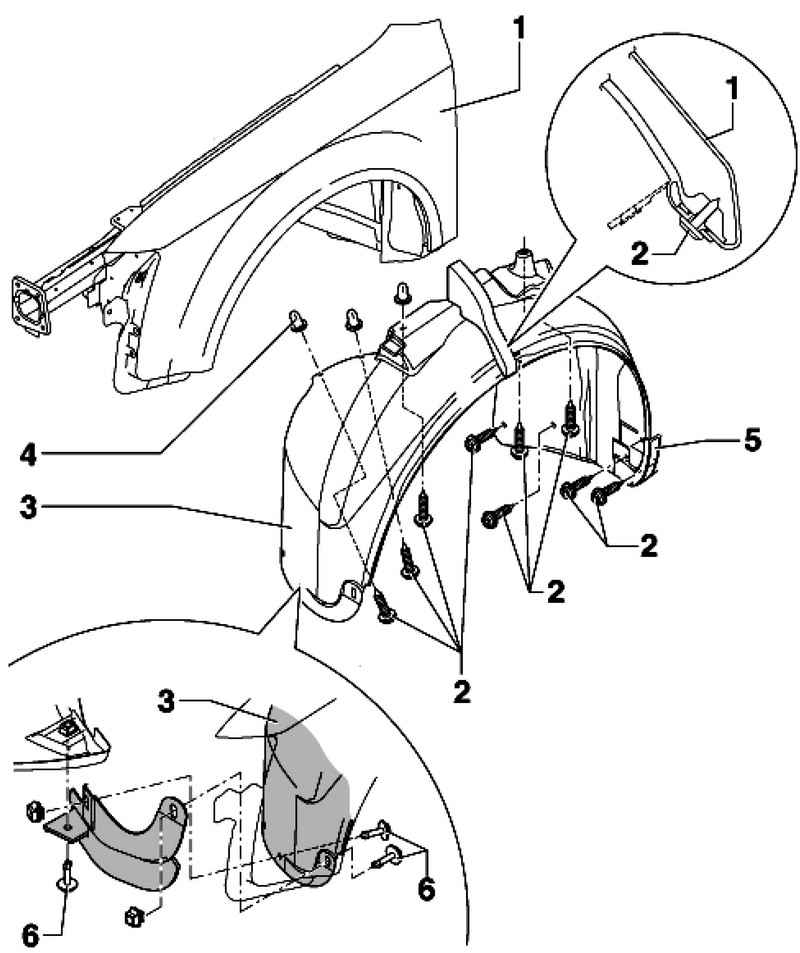

Рис. 8.28. Компоненты переднего подкрылка: 1 – крыло; 2 – болт 2,3 Н·м; 3 – передний подкрылок; 4 – распорная гайка; 5 – обивка порога; 6 – быстросъемный болт

Разблокируйте быстросъемные болты 6 (рис. 8.28).

Отверните болты 2 (рис. 8.28).

Разблокируйте подкрылок из фиксаторов переднего крыла и выньте по направлению вниз.

Установка

Установка производится в обратной последовательности.
