8.1.22. Снятие и установка двери багажного отсека

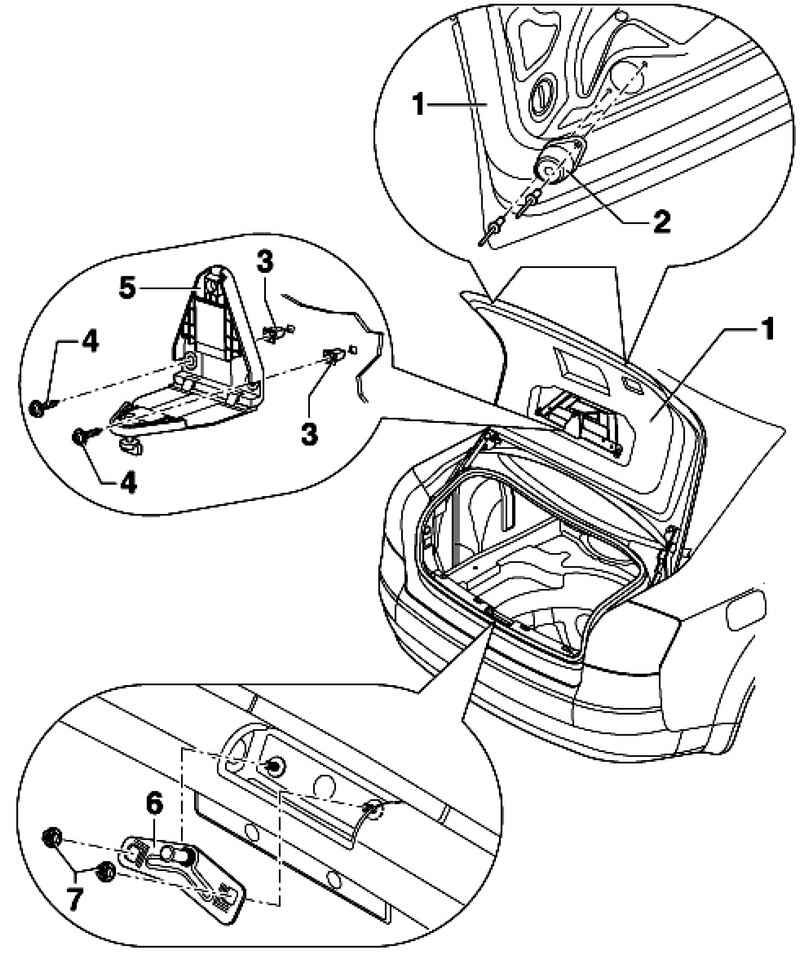

Рис. 8.41. Дверь багажного отсека: 1 – дверь багажного отсека; 2 – буфер; 3 – распорная вставка; 4 – винт; 5 – кронштейн; 6 – упор; 7 – гайка 8 Н·м

Снятие

Снимите знак аварийной остановки с держателем 5

Снимите обшивку крышки багажника.

Отсоедините электрические разъемы и извлечь их из крышки.

Отверните гайки соединений обоих шарниров с крышкой

Для поддержки и снятия капота необходим помощник.

Для снятия выньте знак аварийной остановки, отверните винты и снимите держатель.

Установка

Установка производится в обратной последовательности.
