8.1.28. Снятие и установка шарнира крышки багажного отсека

Рис. 8.48. Снятие облицовки и кабелепровода

Снимите облицовку 1 шарнира крышки багажного отсека и кабелепровод 2 от шарнира крышки (стрелки) (рис. 8.48).

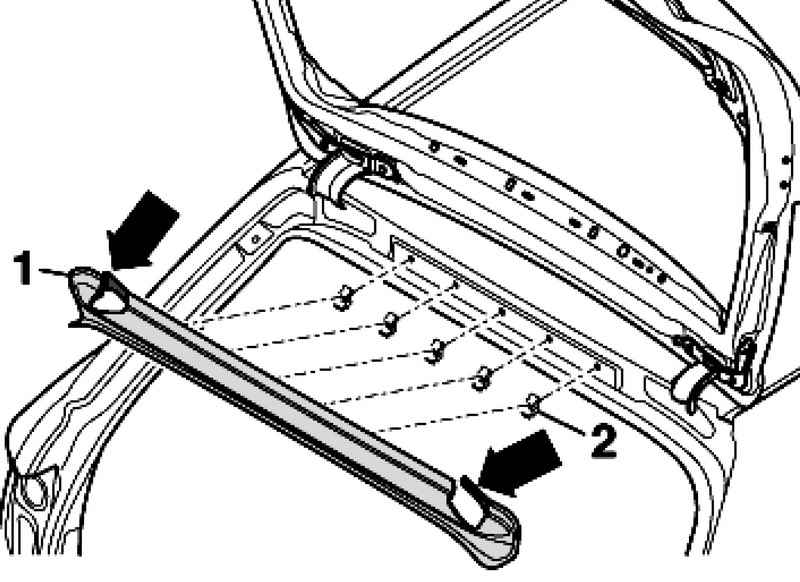

Рис. 8.53. Снятие внешней накладки рамки крышки

Снимите внешнюю накладку рамки крышки 1, для этого приподнимите накладку после расклипсовывания 2 и проведите серьгу (стрелки) вокруг шарнира (рис. 8.53).

Снимите накладку стойки D (рис. 8.53).

ПРИМЕЧАНИЕ Чтобы избежать повреждений краски, поставьте заднюю крышку на опору и зафиксируйте ее.

Отверните гайки.

Рис. 8.49. Снятие опоры

Отверните болты (стрелки) слева и справа (рис. 8.49).

Снимите шарнир.

Установка осуществляется в обратной последовательности.

Момент затяжки при установке 21 Н·м.
