8.1.15. Снятие и установка газового упора (начиная с идентификационного номера автомобиля 400 001)

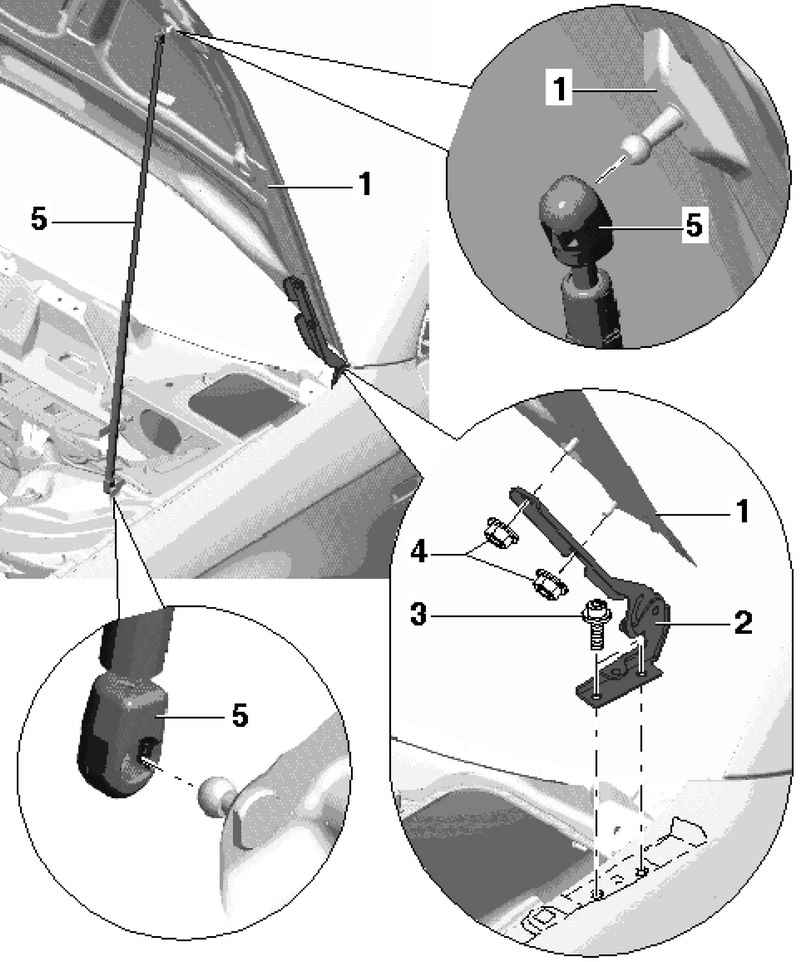

Рис. 8.31. Компоненты газового упора капота (начиная с идентификационного номера автомобиля-Nr. 400 001): 1 – капот; 2 – петля пола багажного отсека; 3 – комби-винт 21 Н·м; 4–21 Н·м; 5 – газовый упор

Для демонтажа петли пола багажного отсека необходимо снять капот 1 или установить его на надежную опору и отвернуть болты 3 и гайки 4 (рис. 8.31).

Отсоедините трубопровод стеклоомывателя и разблокруйте.

Для поддержки и снятия капота необходим помощник.

Снимите газовый упор 5 с капота 1 (рис. 8.31).

Отверните гайки 4.

Снимите капот.

Установка производится в обратной последовательности.

ПРИМЕЧАНИЕ Трубка газового упора должна быть установлена со стороны кузова.

Выровняйте капот 1 по центру между крыльями.

По высоте капот регулируется с помощью замка.
