8.1.1. Снятие и установка переднего бампера

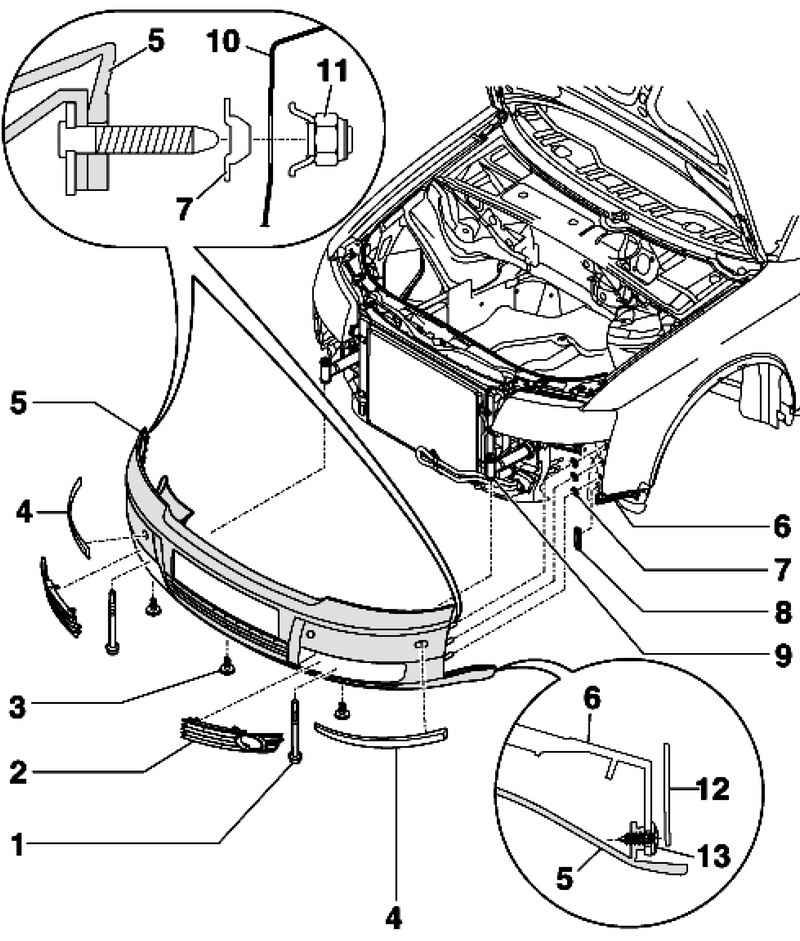

Рис. 8.1. Компоненты переднего бампера: 1 – болт с внутренним шестигранником; 2 – воздухозаборная решетка; 3 – зажимной штифт; 4 – планка жесткости; 5 – бампер; 6 – направляющий элемент; 7 – замковая клипса; 8 – втулка; 9 – энергопоглощающий буфер; 10 – крыло; 11 – специальная гайка; 12 – подкрылок; 13 – болт

ПРИМЕЧАНИЕ Детали и узлы автомобиля показаны вплоть до идентификационного номера автомобиля 400 000.

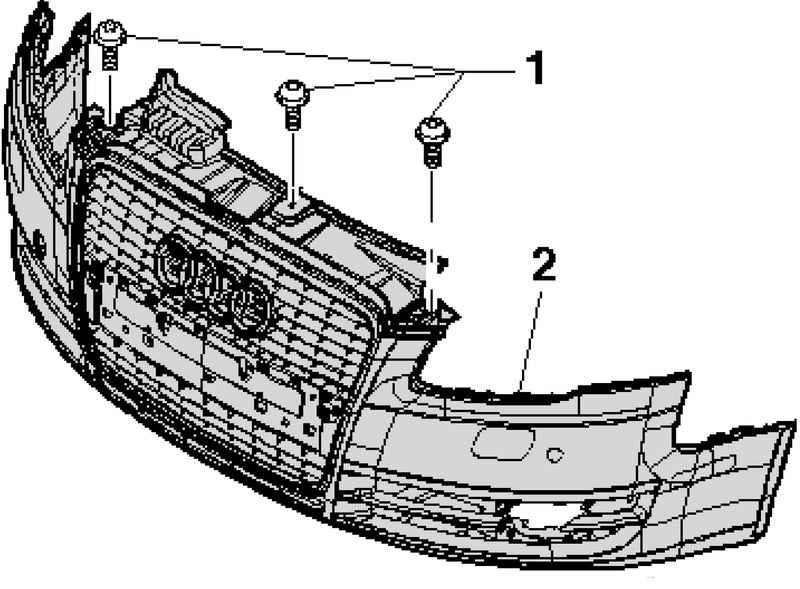

Рис. 8.2. Болты крепления накладки переднего бампера

Выкрутите болты 1 с накладки бампера 2 сверху (рис. 8.2).

Выкрутите болты 1 с накладки бампера 2 сверху.

Выкрутите болт 4 на внутренней стороне крыла 3.

ПРИМЕЧАНИЕ Болт будет доступен только после того, как будет убран кожух арки крыла.

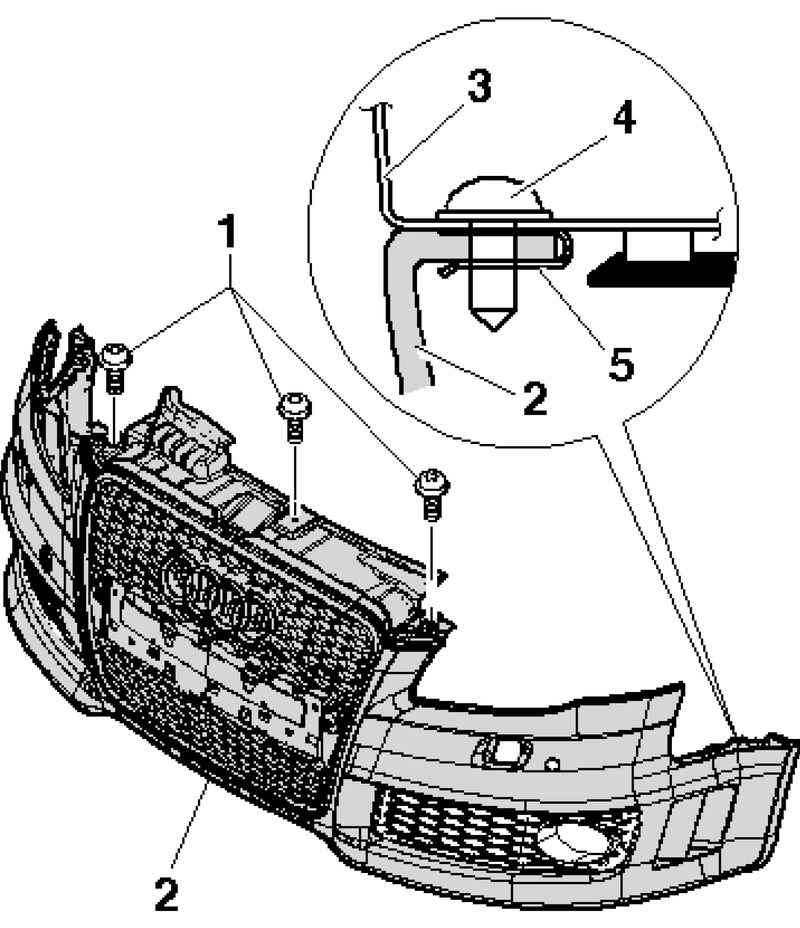

Рис. 8.3. Схема крепления вставной гайки

Вставная гайка 5 вставлена в накладку бампера (рис. 8.3).

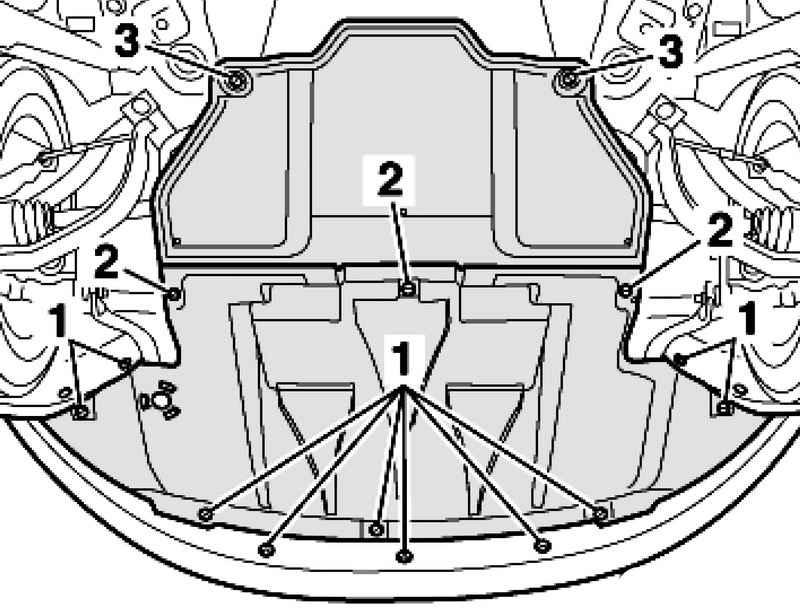

Рис. 8.4. Крепление шумоизоляции

Ослабьте болты и быстросъемные крепления 1 и 2 и снимите шумоизоляцию (рис. 8.4).

ПРИМЕЧАНИЕ Для большей наглядности колеса на рисунках представлены в снятом виде.

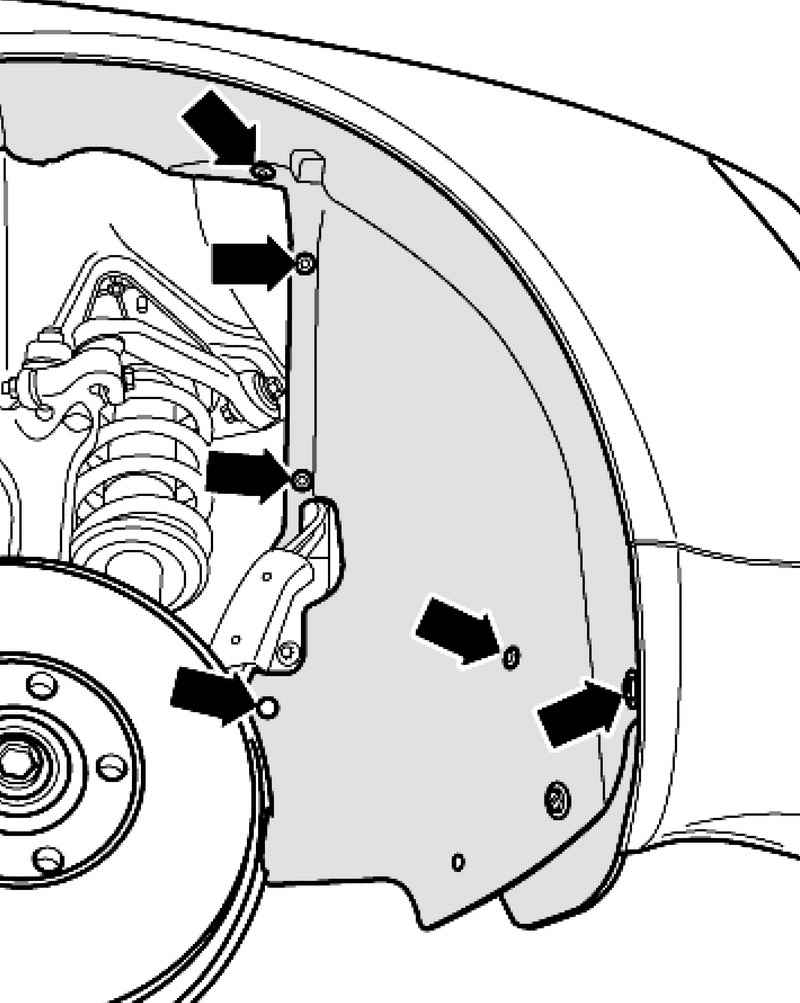

Рис. 8.5. Крепление правого подкрылка

Снимите правый и левый подкрылок в передней части (стрелки) (рис. 8.5).

Установите подкрылок на место А.

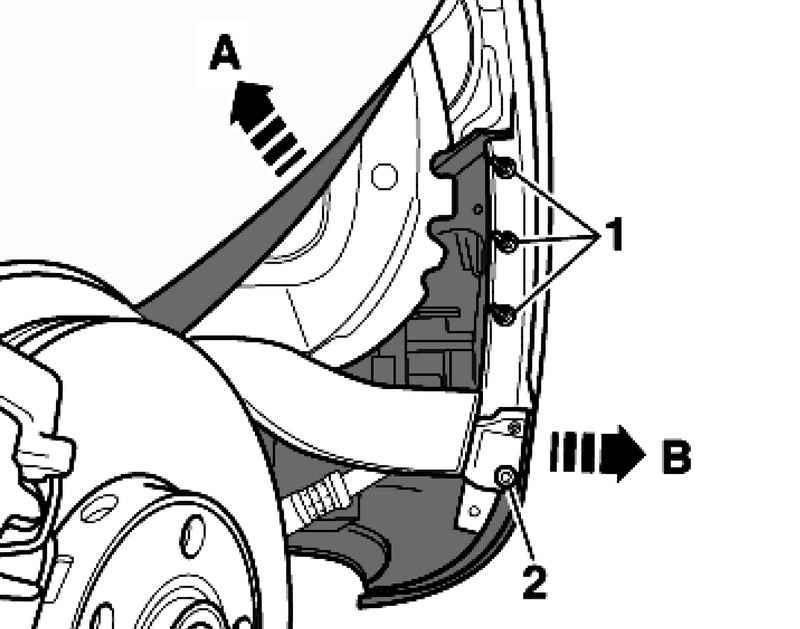

Рис. 8.6. Отворачивание нижних болтов и гайки

Отверните болт 2 и гайки 1 (рис. 8.6).

ПРИМЕЧАНИЕ В моделях RS4 также дополнительно необходимо освободите крепление на внутренней стороне крыла.

Разблокруйте боковые стенки бампера из фиксатора В.

Повторите данные операции на противоположной стороне автомобиля.

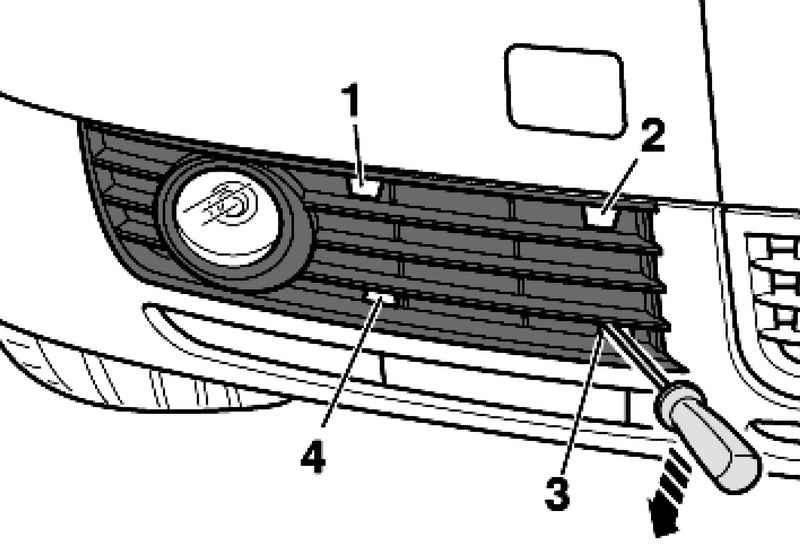

Рис. 8.7. Снятие решетки забора воздуха

При помощи отвертки освободите стопорные крюки 1.4 (стрелка) и снимите решетку забора воздуха влево и вправо в нижней части бампера (рис. 8.7).

В автомобилях начиная с идентификационного номера автомобиля 400 001 – ослабьте регулировочный болт 3 на опоре 5.

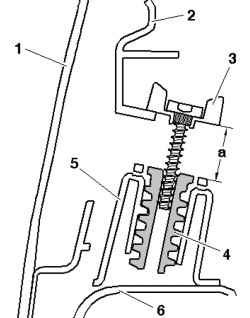

Рис. 8.8. Схема освобождения накладки бампера

При этом контропора 4 войдет в опору 5 и освободит накладку бампера 1 (рис. 8.8).

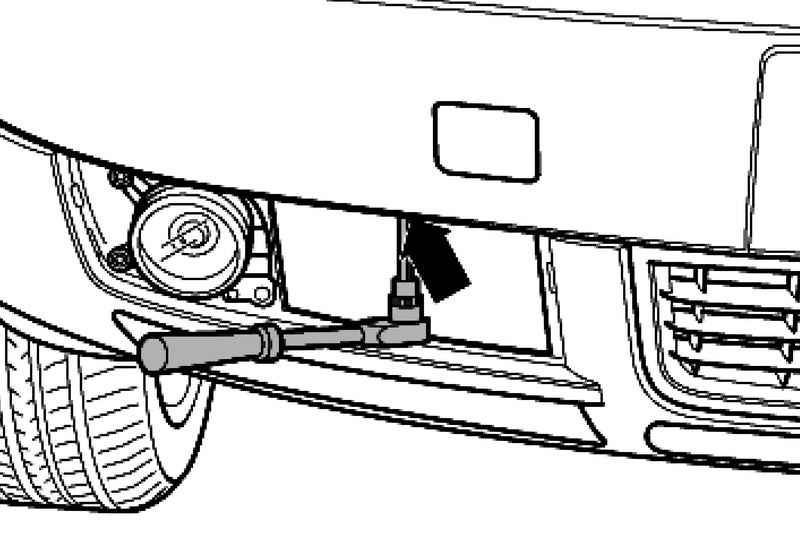

Рис. 8.9. Отворачивание стопорных болтов

Отверните стопорные болты бампера слева и справа, прибл. 15 оборотов (стрелка) (рис. 8.9).

ПРИМЕЧАНИЕ В автомобилях, начиная с индентификационного номера 400 001, необходимо полностью вывернуть стопорные болты.

Осторожно потяните бампер вперед.

Рис. 8.10. Штекерные разъемы бампера и шланг омывателя фар

Там, где необходимо, отсоедините шланг 1 омывателя фар и слейте воду в чистый резервуар для дальнейшего использования (рис. 8.10).

Отсоедините штекерный (-ые) разъем (-ы) 2 бампера (рис. 8.10).

Установка осуществляется в обратной последовательности.

ПРИМЕЧАНИЕ Перед установкой бампера проверьте наличие резьбовых штифтов на боковых стенках бампера, а также замковых клипс и втулок в крыльях.

Установите бампер на энергопоглощающий буфер и подсоединить шланг 1 омывателя фар и штекерные разъемы 2 (рис. 8.10).

Установите бампер в монтажное положение. Следите за тем, чтобы резьбовые штифты в боковых стенках бампера вошли в отверстия в крыльях.

Установите подкрылок на место А.

Вставьте боковые стенки бампера в фиксатор В (рис. 8.6).

Закрутите гайки 1 (4 Н·м) и болт 2 (1 Н·м).

Повторите данные операции на противоположной стороне автомобиля.

Закрутите вправо и влево стопорные болты бампера (стрелка) (23 Н·м) (рис. 8.9).

Установите левую и правую воздухозаборную решетку в бампер.

Установка осуществляется в обратной последовательности.
