8.1.18. Снятие и установка решетки радиатора

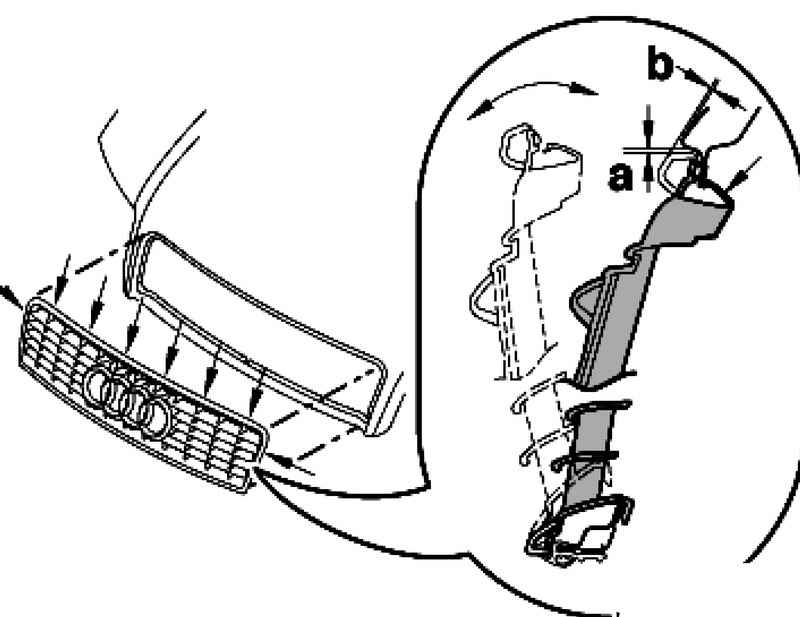

Рис. 8.36. Фиксаторы декоративной решетки

Чтобы снять решетку, ослабьте фиксаторы (стрелки) (рис. 8.36).

Поверните решетку радиатора вверх, потом снимите вниз.

ПРИМЕЧАНИЕ Для облегчения монтажа смажьте полиуретановое уплотнение антифрикционным средством.

Для установки решетку вставьте снизу посередине ( обратите внимание на центрирование) и поверните по направлению стрелки (рис. 8.36).

Размер а = 1,5 ±0,5 мм

Размер b = 0,7 ±0,5 мм

При установке обратите внимание на полное закрепление решетки радиатора (должен быть слышен щелчок).
