8.1.26. Снятие и установка крышки багажного отсека

Снимите обивку задней крышки.

Отсоедините и снимите электрические разъемы и шланг омывателя заднего стекла.

Крышку багажного отсека откройте и подоприте.

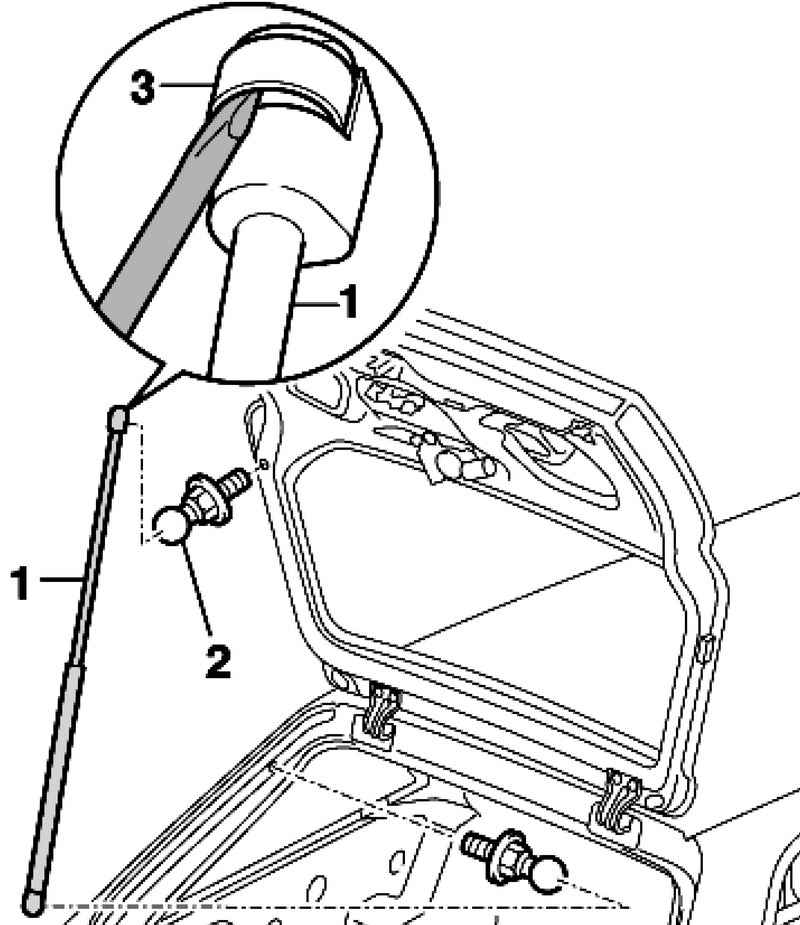

Рис. 8.47. Снятие газовой опоры

Удерживающую пружину 3 приподнимите с помощью отвертки согласно рисунку 8.47 и стяните газовую опору 1 с верхней шаровой головки 2.

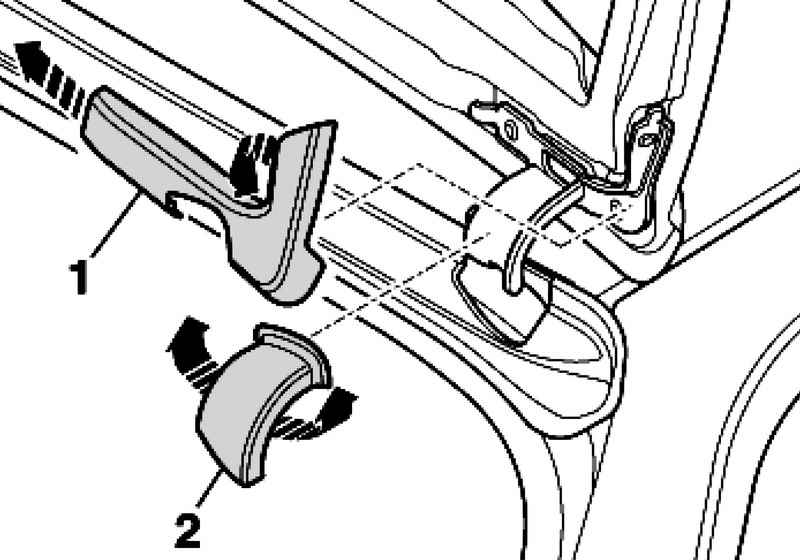

Рис. 8.48. Снятие облицовки и кабелепровода

Снимите облицовку 1 шарнира крышки багажного отсека и кабелепровод 2 от шарнира крышки (стрелки) (рис. 8.48).

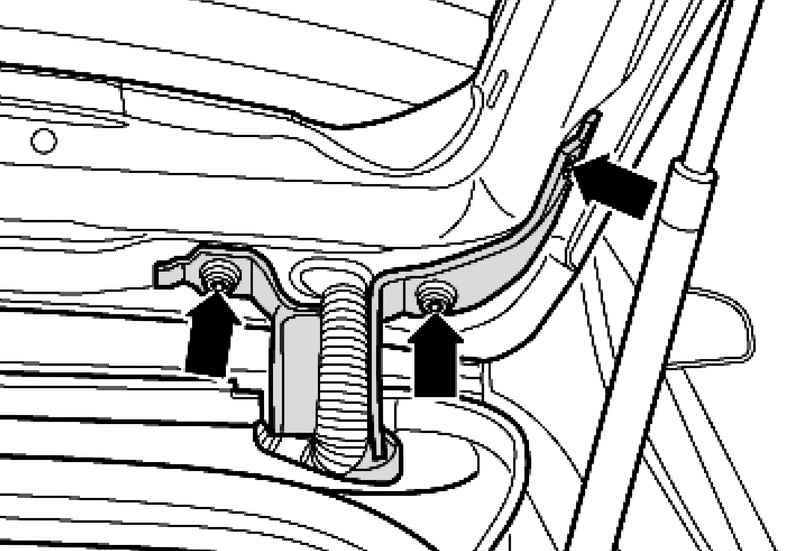

Рис. 8.49. Снятие опоры

Отверните болты (стрелки) слева и справа (рис. 8.49).

Для поддержки и снятия капота необходим помощник.

Снимите крышку багажного отсека.

Установка осуществляется в обратной последовательности.

Момент затяжки при установке 21 Н·м.

В новой крышке багажного отсека следует после лакировки на поверхности, наклеить изолирующие коврики.

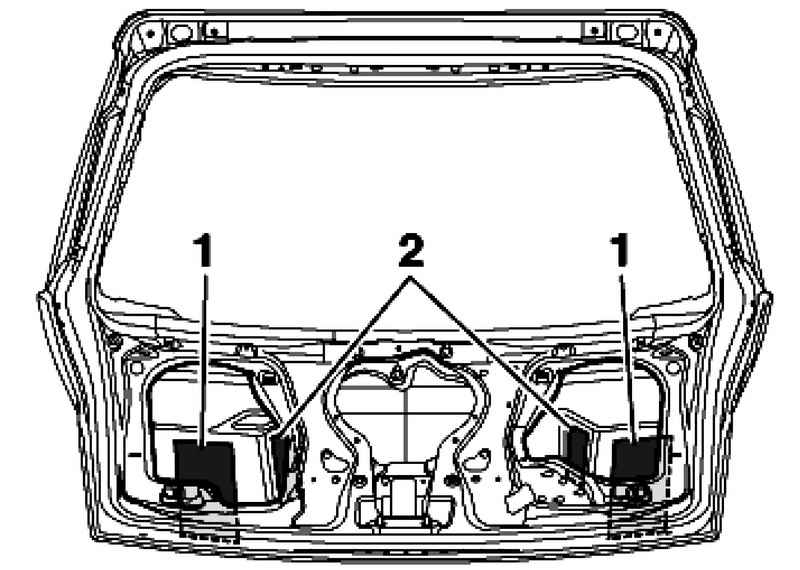

Рис. 8.50. Вклейка изолирующего коврика в крышку багажного отсека

Нарежьте изолирующие коврики из шумоизоляции (самоклеющиеся) номер детали 323 863 950 следующих размеров (рис. 8.50).

1 – изолирующий коврик 100x150 мм (2x)

2 – изолирующий коврик 30x100 мм (2x)
