8.1.13. Снятие и установка заднего подкрылка

Снятие

Для демонтажа снимите заднее колесо.

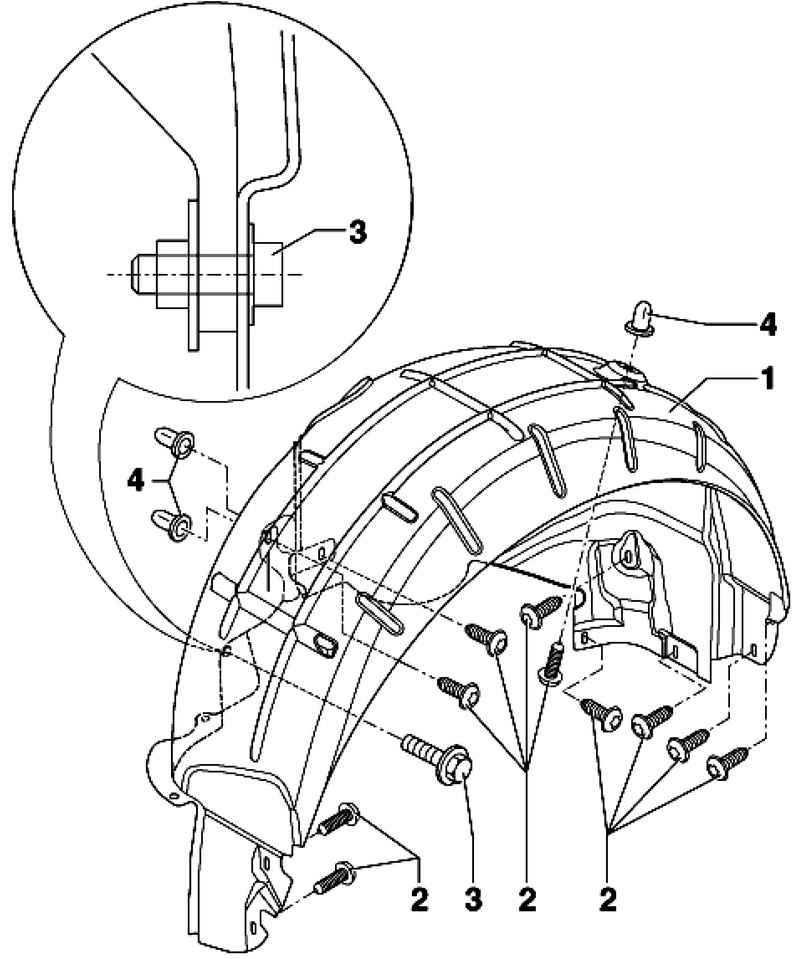

Рис. 8.29. Компоненты заднего подкрылка: 1 – задний подкрылок; 2 – болт 1,5 Н·м; 3 – комби-болт; 4 – распорная гайка

Отверните болты 2 (рис. 8.29).

Снимите подкрылок в направлени вниз.

ПРИМЕЧАНИЕ

Комби-болт устанавливается только на правой стороне автомобиля.

Установка

Установка производится в обратной последовательности.
