8.1.10. Снятие и установка электродвигателя регулировки зеркала

Стекло должно быть снято.

Отверните болты (стрелки) из регулировочного узла зеркала.

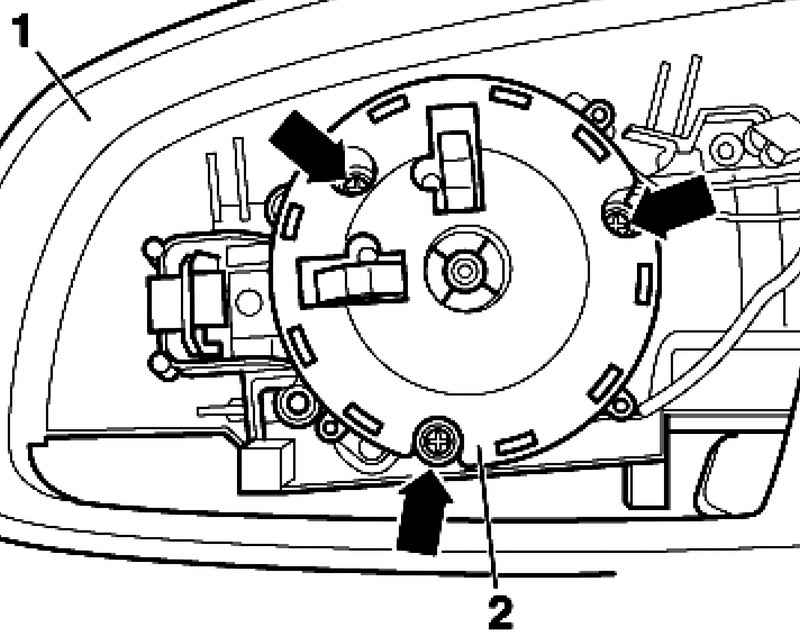

Рис. 8.19. Крепление электродвигателя зеркала

Выньте электродвигатель 2 из регулировочного узла и снимите штекерный разъем (рис. 8.19).

При установке затяните болты моментом 1 Н·м.
