2.6.25. Топливный бак (полноприводные автомобили до 10.04)

ПРИМЕЧАНИЕ

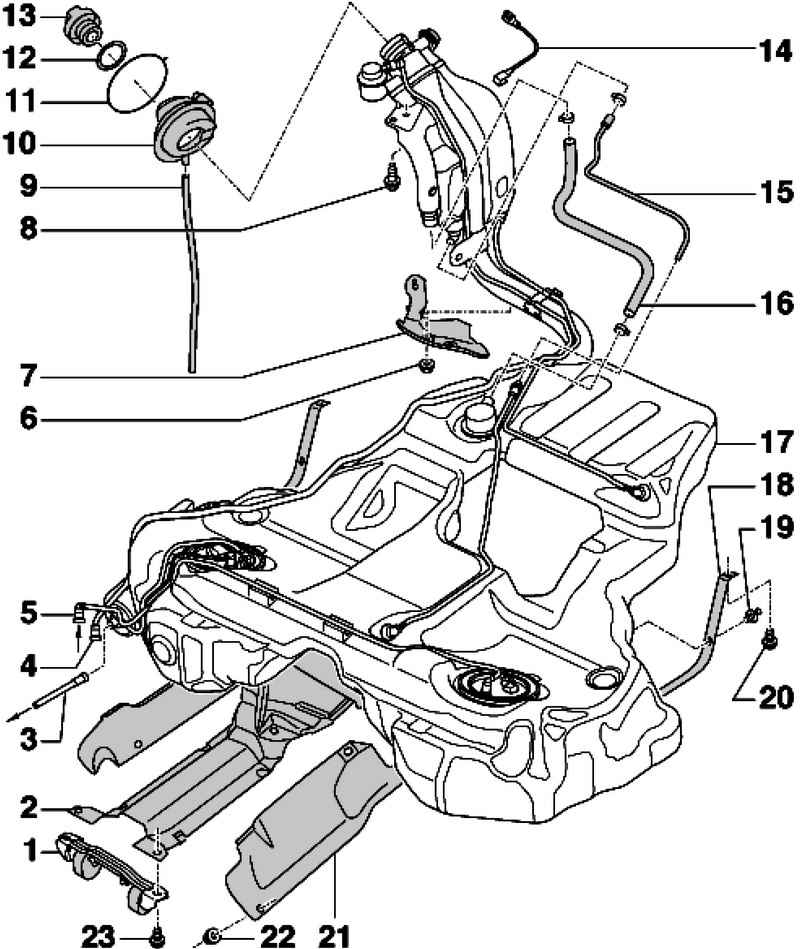

На рисунке 2.283 изображена топливная система с обратной топливной магистралью.

Установочное положение соединения с массой

Рис. 2.255. Схема прокладки соединения с массой

Проложите соединение с массой, как показано на рисунке 2.255.

Проденьте контактный язычок 1 соединения с массой в крепежное отверстие топливного бака 4.

Убедитесь в надежной посадке штекера 3 соединения с массой в гнезде 2 заливной горловины топливного бака.

ВНИМАНИЕ

После установки проверьте при помощи омметра электрический контакт гнезда на заливной горловине с любым чистым неокрашенным местом кузова.

Заданное значение: около 0 Ом.
