2.6.15. Снятие и установка лямбда-зонд после катализатора

Снятие

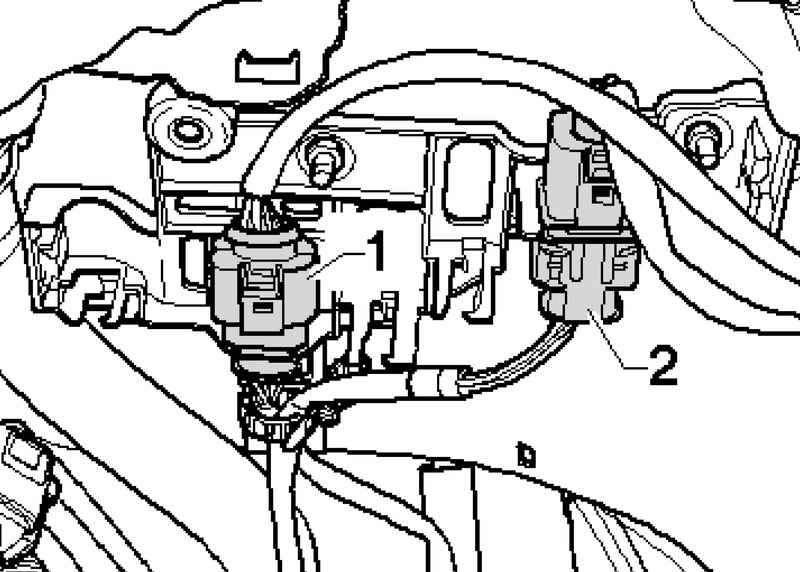

Рис. 2.252. Штекерные соединения для лямбда-зонда и подогрева лямбда-зонда

Рассоедините электрическое штекерное соединение 2 (коричневый штекер) для лямбда-зонда после катализатора (рис. 2.252).

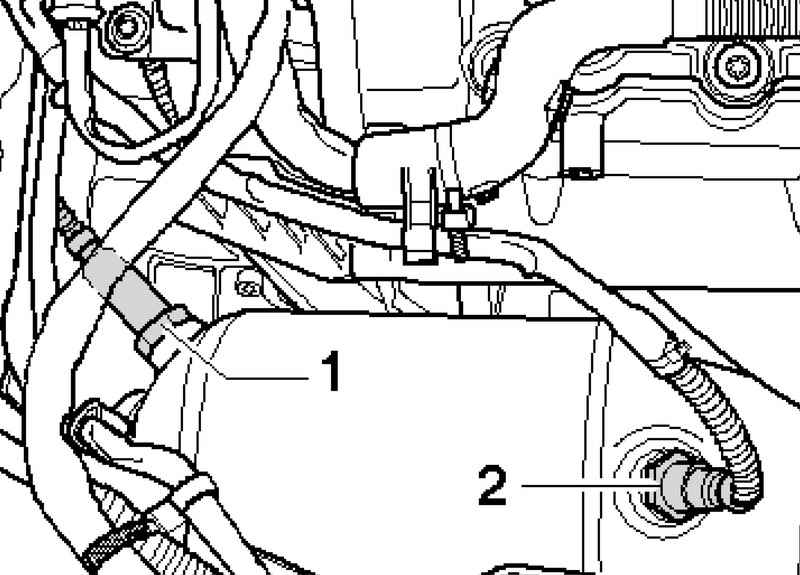

Рис. 2.253. Местоположение лямбда-зонда и подогрева лямбда-зонда

Выкрутите лямбда-зонд после катализатора 1 с помощью инструмента из комплекта накидных ключей для лямбда-зонда (рис. 2.253).

Установка

Электропроводка лямбда-зонда должна быть обязательно закреплена на своих прежних местах установки, чтобы избежать соприкасания электропроводки с выхлопной трубой.

Момент затяжки: 55 Н·м.

ПРИМЕЧАНИЕ

Новые лямбда-зонды смазаны установочной пастой; не допускается попадание пасты на пазы корпуса зонда.

При использовании бывшего в употреблении лямбда-зонда разрешается смазать термостойкой пастой только резьбу. Не допускается попадание этой пасты на пазы корпуса зонда.
