2.21. Замена фильтра воздуха салона

Фильтр, задерживающий пыль и пыльцу растений, в системе вентиляции и отопления салона расположен у всасывающего патрубка вентиляции салона справа в водосборном отсеке под крышкой. Если подача воздуха в салон резко уменьшилась, следует заменить фильтр раньше, чем предусмотрено планом технического обслуживания.

Замена осуществляется в следующей последовательности:

ПОРЯДОК ВЫПОЛНЕНИЯ

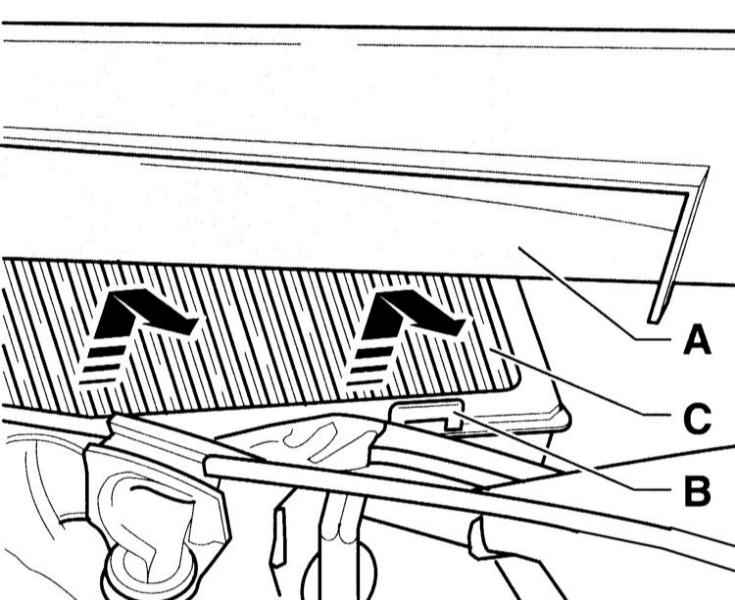

1. Откройте капот. 2. Снимите резиновое уплотнение с паза кузова вверх до центра автомобиля. 3. Откиньте вверх подвижный элемент (А) крышки водосборного отсека. 4. Отожмите 2 стопора (В). Указание: Один из стопоров на иллюстрации закрыт. 5. Выньте фильтр (С). Установка 6. Вставьте новый элемент фильтра в рамку (В) так, чтобы стрелки (А) показывали вниз. 7. Откиньте крышку (А) вниз и зафиксируйте лапки (В), обратитесь к п 3. 8. Поставьте резиновую прокладку на паз кузова. ВНИМАНИЕ Крышка водосборного отсека должна быть правильно установлена. В противном случае вода может проникать в систему отопления и салон.
