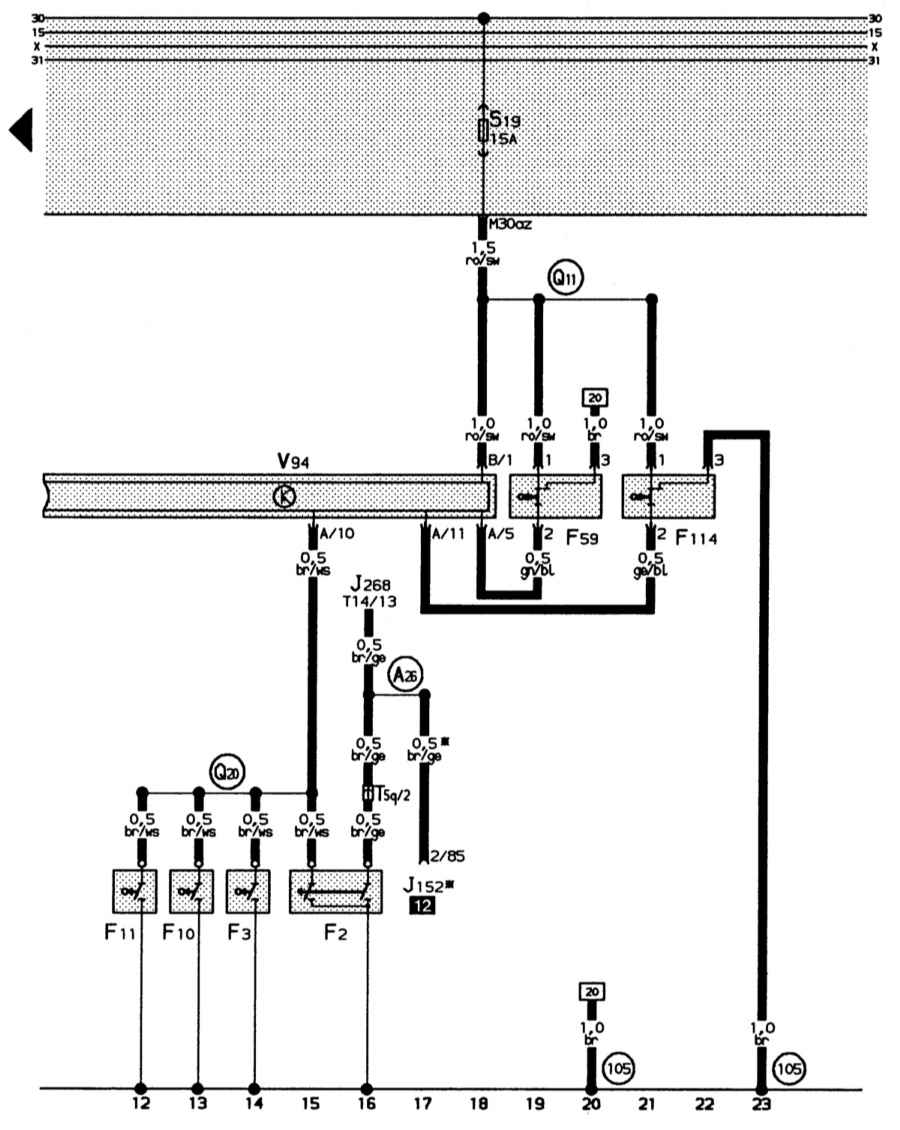

14.16.4. Система замков с центральным управлением, освещение салона с задержкой отключения и подсветка косметических зеркал

Цвета проводов: br – к, br/ws – к/б, br/ge – к/ж, gl/bl – з/сн, ge/bl – ж/сн, ro/sw – кр/ч.

F2 – концевой выключатель передней левой двери
F3 – концевой выключатель передней правой двери
F10 – концевой выключатель задней левой двери
F11 – концевой выключатель задней правой двери
F59 – выключатель системы замков с центральным управлением (водительская сторона)
F114 – выключатель системы замков с центральным управлением (правая сторона)
J152 – сигнальный зуммер для стояночного света и радио
J268 – блок управления мини-системой автопроверки
T5a – пятиконтактное штекерное соединение коричневого цвета, штекерная колодка в дополнительном блоке реле
T14 – четырнадцатиконтактное штекерное соединение белого цвета в комбинации приборов
V94 – двигатель системы замков с центральным управлением с блоком задержки отключения внутреннего освещения
105 – соединение на «массу» (корпус) – 1, в электроцепи центрального замка
A26 – соединительная линия (дверной контактный выключатель/водительская сторона), в электроцепи к приборной панели
Q11 – положительная соединительная линия (30/az), в электроцепи стеклоподъемники/система замков с центральным управлением и концевой выключатель
