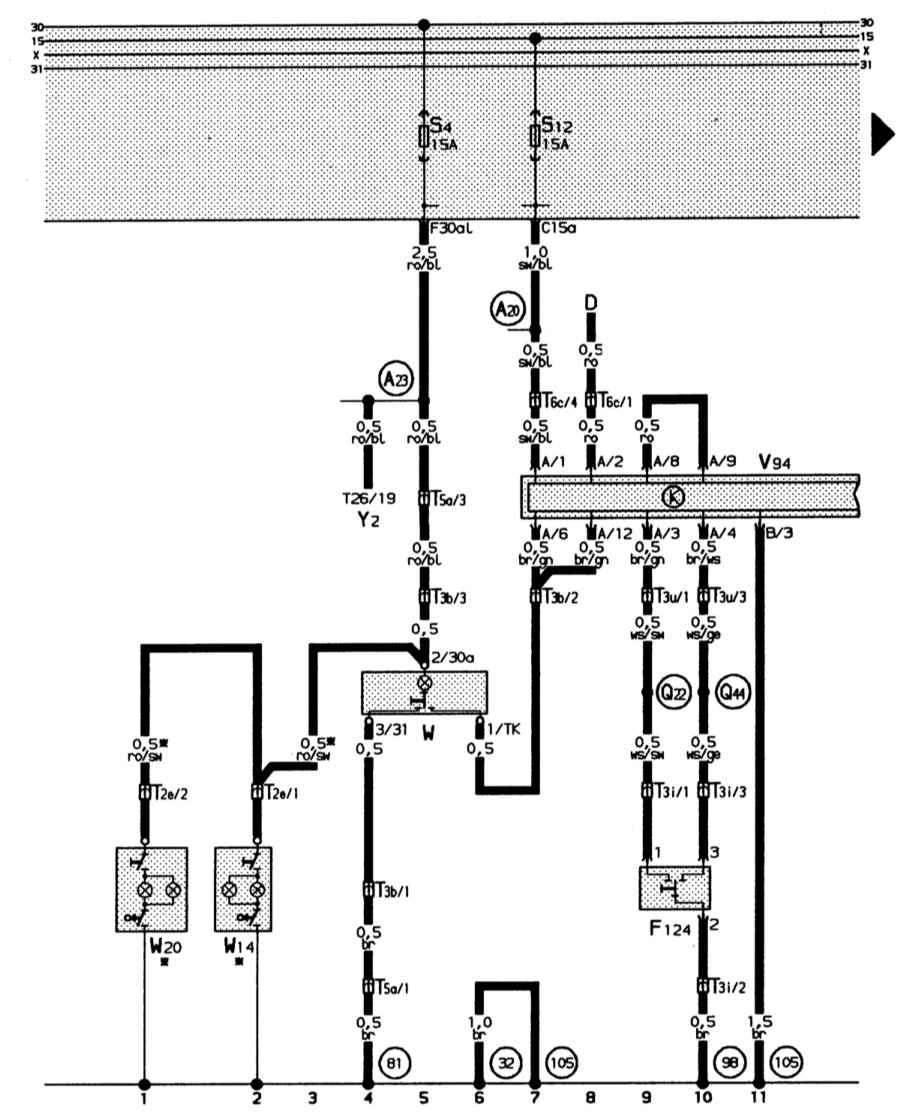

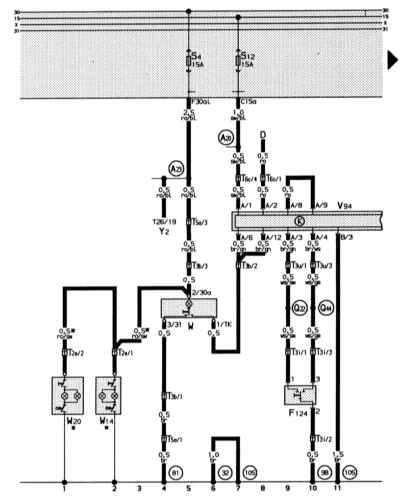

14.16.3. Система замков с центральным управлением, освещение салона с задержкой и подсветка косметического зеркала

F124 – контактный выключатель в замке крышки багажника/система противоугонной сигнализации/система замков с центральным управлением
T2e – двухконтактное штекерное соединение вблизи лампы освещения салона
T3b – трехконтактное штекерное соединение зеленого цвета, за приборной панелью слева
T3i – трехконтактное штекерное соединение черного цвета, в крышке багажника
T3u – трехконтактное штекерное соединение черного цвета, в багажном отсеке слева
T5a – пятиконтактное штекерное соединение коричневого цвета, штекерная колодка в дополнительном блоке реле
T6c – шестиконтактное штекерное соединение черного цвета, за приборной панелью слева
T26 – двадцатишестиконтактное штекерное соединение желтого цвета, в комбинации приборов
V94 – мотор для системы замков с центральным управлением с блоком управления задержки внутреннего освещения
W – переднее освещение салона
W14 – косметическое зеркало переднего пассажира с подсветкой
W20 – косметическое зеркало водительское с подсветкой

Y2 – цифровые часы
(32) – точка «массы», за приборной панелью слева
(81) – соединение на «массу» (корпус) –1, в электроцепи к приборной панели
(98) – соединение на «массу» (корпус), в электроцепи к крышке багажника
(105) – соединение на «массу» (корпус) – 1, в электроцепи центрального замка
(A20) – соединительная линия (15а) в электроцепи к приборной панели
(A23) – соединительная линия (30аl) в электроцепи к приборной панели
(Q22) – соединительная линия –1, в электроцепи к крышке багажника
(Q24) – соединительная линия –2, в электроцепи к крышке багажника
* только при косметическом зеркале с подсветкой
