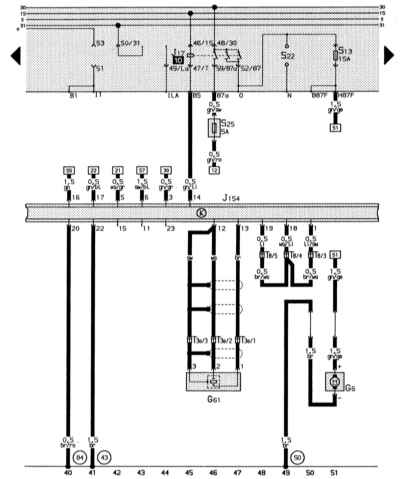

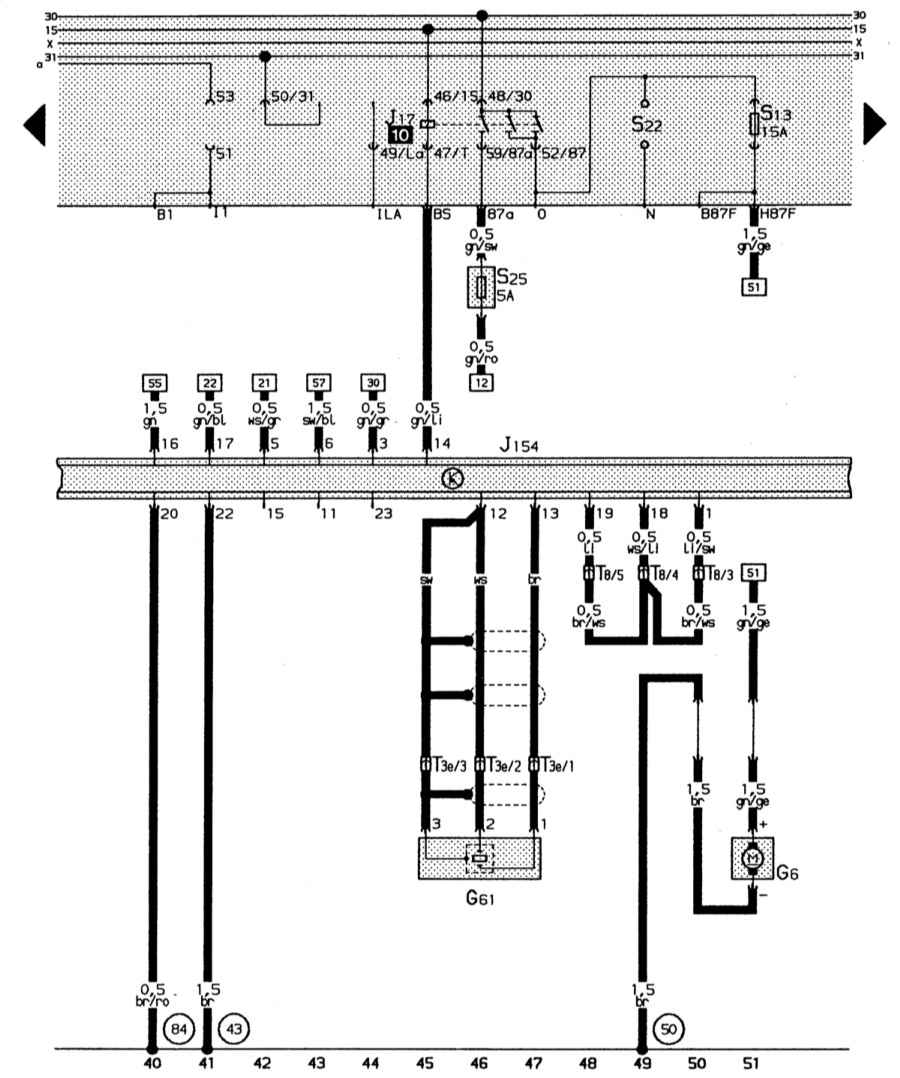

14.14.5. Электронная система впрыска, регулирование по детонации, реле топливного насоса, топливный насос

Цвета проводов: br/ro – к/кр, br – к, gl/ge – з/ж, br/ws – к/б, li – л, ws/li – б/л, li/sw – л/ч, gl – з, gl/bl – з/сн, ws/gr – б/ср, sw/bl – ч/сн, gl/gr – з/ср, gl/li – з/л, gl/ro – з/кр, gl/sw – з/ч

(D88) – соединительная линия (блоки управления) в электроцепи моторного отсека
L – распределитель проводов для диагностического штекера (L-проводка)
K – распределитель проводов для диагностического штекера (К-проводка)
G6 – топливный насос (насос внутри топливного бака)
G61 – датчик детонационного сгорания I

J17 – реле топливного насоса
J154 – блок управления электронной системой зажигания с регулированием по детонации (в салоне внизу справа)
S25 – отдельный предохранитель отопления лямбда-зонда (в отсеке дополнительных предохранителей)
T3e – трехконтактное штекерное соединение синего цвета, в моторном отсеке справа
T8 – восьмиконтактное штекерное соединение (кодовые штекеры) за приборной панелью
(43) – точка «массы», передняя стойка – справа внизу
