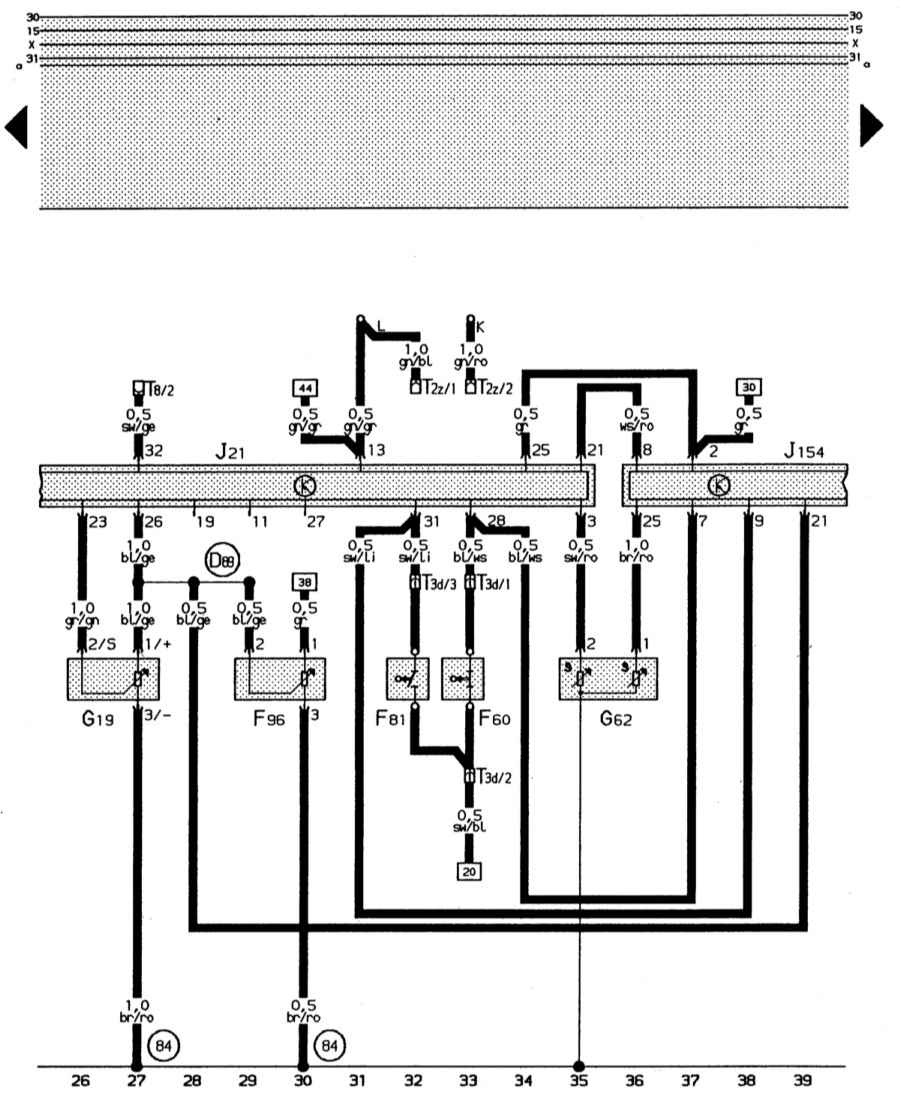

14.14.4. Электронная система впрыска

Цвета проводов: br/ro – к/кр, sw/bl – ч/сн, gr/gl – ср/з, bl/ge – сн/ж, gr – ср, sw/li – ч/л, bl/ws сн/б, sw/ro – ч/кр, sw/ge – ч/ж, gl/gr – з/ср, ws/ro – б/кр, gl/bl – з/сн, gl/ro – з/кр.

F60 – выключатель сигнала холостого хода
F81 – выключатель режима полной нагрузки
F96 – высотный датчик (атмосферного давления)
G19 – потенциометр расходомера воздуха
G62 – датчик температуры окружающего воздуха
J21 – блок управления KE-Jetrolic (за отоплением)

J154 – блок управления электронной системой зажигания с регулированием по детонации (внизу справа)
T2z – двухконтактное штекерное соединение белого цвета, в водонепроницаемом кожухе вблизи пластины реле (диагностические штекеры)
T3d – трехконтактное штекерное соединение черного цвета, в моторном отсеке справа
T8 – восьмиконтактное штекерное соединение (кодовые штекеры) за приборной панелью
(84) – соединение на «массу» (корпус), корпус двигателя, в электроцепи спереди справа
