8.8.5. Блок клапанов

Блок клапанов можно снять, не снимая коробку передач с автомобиля. Замените блок клапанов, если он загрязнен или поврежден.

После установки масляного поддона, залейте охлаждающую жидкость автоматической коробки передач в соответствии со спецификацией.

Не запускайте двигатель и не буксируйте автомобиль, если масляный поддон был снят или в коробке передач нет масла.

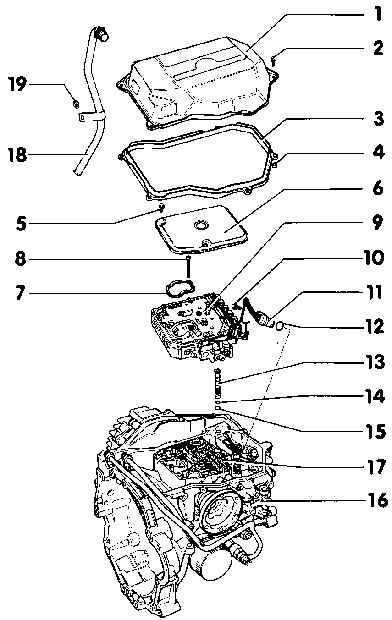

Идентификация

Кодовое обозначение выдавлено на металлической пластине, которая должна оставаться прикрепленной к блоку клапанов

Разборка/ сборка

ПОРЯДОК ВЫПОЛНЕНИЯ

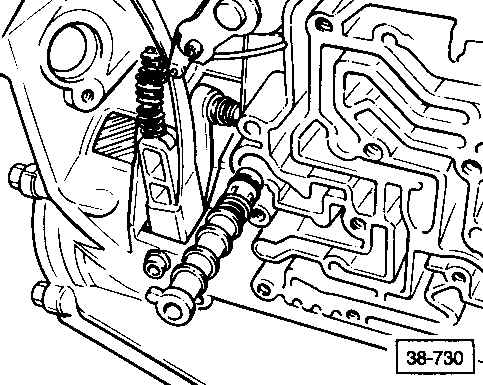

1) установите уплотнительные кольца на заглушку 2) установите заглушку так, чтобы ободок находился в канавке на картере Предупреждение Перед снятием/ установкой односторонней муфты, снимите заглушку с картера для того, чтобы не повредить заглушку и уплотнительное кольцо. 3) передвиньте рычаг переключения передач в положение Р 4) установите механический клапан до конца в блок клапанов передающая тяга А указана стрелкой 5) затяните ограничительный винт В до 4 Н.м.

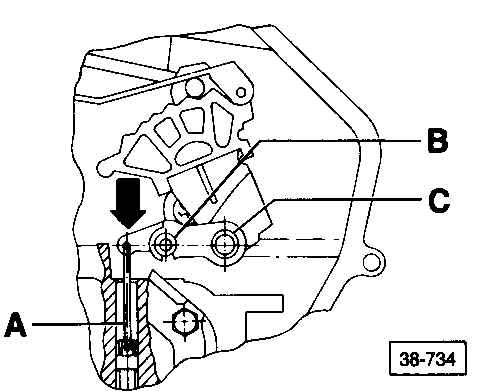

Рычаг С механического клапана должен быть прижат ограничительному винту В при проведении установки. При закручивании винта В рычага С механического клапана, удерживайте рычаг, давя на него в направлении стрелки.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1) установите блок клапанов на картер коробки передач 2) соедините механический клапан А и клапан переключения передач В 3) затяните все болты диагонально до 4 Н.м. (стрелка А) 1 шарик диаметром 3 мм (стрелка В) 5 шариков диаметром 6 мм кодовое обозначение (указано стрелкой)

Разборка/ чистка

Блок клапанов необходимо разбирать только, если коробка передач вышла из строя из–за прогоревших фрикционных накладок или чрезмерно загрязненной охлаждающей жидкости. Если охлаждающая жидкость еще достаточно чиста, поместите весь блок клапанов в чистящий раствор и затем высушите его потоком сухого сжатого воздуха.

Лоток, используется для хранения всех клапанов, пружин и винтов блока клапанов.

Форма лотка соответствует форме блока клапанов.

Для того, чтобы не перепутать элементы блока клапанов при установке, их следует помещать в лоток.

Шаровые клапана можно хранить в отделе для хранения болтов.

ПОРЯДОК ВЫПОЛНЕНИЯ

1) снимите заднюю крышку, достаньте по очереди клапана и пружины и поместите их в лоток 2) снимите крышку с другой стороны и повторите операцию 3) установите крышку на лоток 4) погрузите весь лоток вместе с клапанами в чистящий раствор. Высушите сжатым воздухом. Не используйте воду, тряпки, оставляющие ворсинки при чистке элементов блока клапанов

Сборка

Смажьте при установке все элементы блока клапанов жидкостью автоматической коробки передач и проверьте легкость их хода. Клапана должны опускаться под своим весом.

Клапана, которые немного поцарапаны можно использовать повторно. Это не скажется отрицательно на работе коробки передач.

Все элементы блока клапанов должны быть абсолютно чистыми.

Клапана и пружины следует установить в те же отверстия, откуда их сняли.

Установите клапана и пружины с одной стороны, а затем установите крышку прежде, чем переходить ко второй стороне.

Некоторые пружины клапанов имеют одинаковые размеры. Однако они не взаимозаменяемы, так как имеют различные значения допустимых отклонений.

Смажьте все уплотнительные кольца жидкостью автоматической коробки передач перед установкой.
