8.8.2. Рычаг и тросик рычага переключения передач
Рычаг перключения передач/ Тросик переключения передач
|
1. Чехол
2. Программный выключатель (Е122)
3. Кожух рычага переключения передач
усанавливайте обозначением парковочной
передачи вперед
устанавливайте после регулировки
электромагнитного выключателя
4. Рукоятка рычага переключения передач
5. 9 Н.м.
6. Шайба
7. Соленоид замка переключения передач
(№ 110)
8. 10 Н.м.
9. Торсионная пружина
10. Рычаг переключения передач
с вилкой для замыкания рычага в положении Р и N
11. Втулка торсионой пружины
12. Направляющий штифт
устанавливайте после установки компрессионной пружины
13. Компрессионная пружина
устанавливайте на рычаг переключения передач
перед установкой направляющего штифта
14. Стопорное кольцо
15. Шайба
16. Основание
нанесите слой герметика AKD 512 001 05 между основанием и кузовом
установите болты и шайбы крепления (момент
затяжки 10 Н.м.)
17. Втулка
18. Шайба
19. Переключающий рычаг
20. Муфта
21. Гайка
момент затяжки 20 Н.м.
22. Шайба
23. Втулка
24. Муфта
25. Шайба
26. Патрон
27. Чехол
замените если необходимо
проверьте точность установки, чтобы влага не
попала на тросик рычага переключения передач
28. 23 Н.м.
29. Зажим
|
30. Крепление коробки передач
с креплением тросика переключения передач
31. 40 Н.м.
32. Тросик переключения передач
с направляющей втулкой
смажьте концы тросика перед установкой
не сгибайте и не перекручивайте тросик
для регулировки:
преключите рычаг переключения передач в положение Р
ослабьте гайку на зажиме тросика
предвиньте рычаг на коробке передач в положение Р (до упора назад)
после этого, когда тросик находится в ненатянутом состоянии, затяните гайку
(21) до 20 Н.м.
после регулировки тросика проверьте работу выключателя рычага преключения
передач и отрегулируйте его, если необходимо
33. Кронштейн тросика рычага переключения передач
34. Винт зажима
35. Зажим
36. 5 Н.м.
37. Выключатель рычага переключения передач
проверка:
двигатель должен запускаться только тогда, когда рычаг переключения передач
находится в положении Р или N
фары заднего хода должны включаться при включении передачи заднего хода
если нет, поверните выключатель в гнезде и снова провверьте его работу
38. Втулка
|
Установка кронштейна рычага переключения передач по отношению к рычагу переключения
передач
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |
1) переведите рычаг переключения
передач в положение R

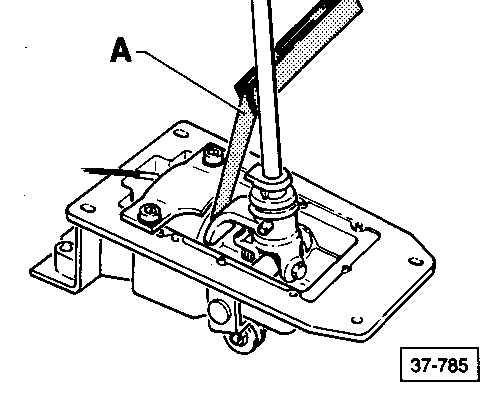

А – щуп для измерения зазоров толщиной 1.0 мм |
| 2) установите щуп между рычагом
переключения передач и электромагнитным выключателем |
| 3) прижмите электромагнитный выключатель
к щупу и затяните гайку крепления |
| 4) установите по центру нижнее отверстие
вилки рычага переключения передач и подайте напряжение на выключатель |
| 5) штифт соленоида замкнет вилку
|
| 6) установите кожух
рычага переключения передач так, чтобы рычаг переключения передач
находился напротив отметки N на кожухе
|
| 7) рычаг переключения передач должен
проходить одинаковое расстояние между положениями N и D и положениями
N и R |
 |

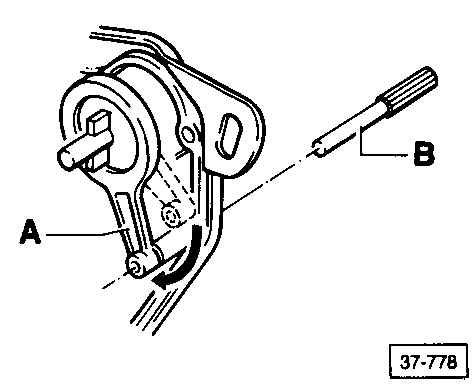

8) установите рычаг А при помощи штифта
или сверла
В (диаметром 4.0 мм), вставленный в отверстие кожуха
|
|
Выключатель рычага переключения передач, установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1) переключите рычаг переключения
передач в положение в положение N |
 |

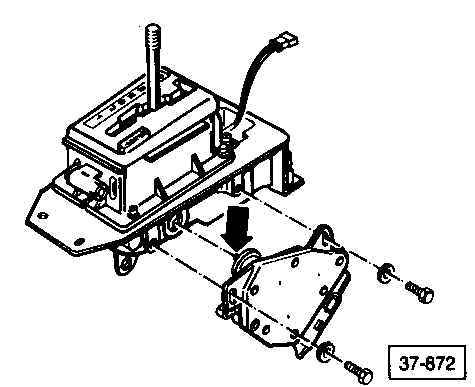

2) установите выключатель так,
чтобы крепление (указано стрелкой) закрепилось на рычаге переключения
передач |
| 3) затяните болты крепления до
5 Н.м. |
| 4) снимите штифт или сверло |
|
После установки выключателя, проверьте его работу.
|
