8.1.9. Регулировка двери багажного отсека с шарниром

ПРИМЕЧАНИЕ

Если диапазон регулировки на стыке двери багажного отсека и шарнира двери недостаточен, то высоту двери можно отрегулировать, изменяя положение самого шарнира.

Направляющие клинья и цапфы должны быть ослаблены.

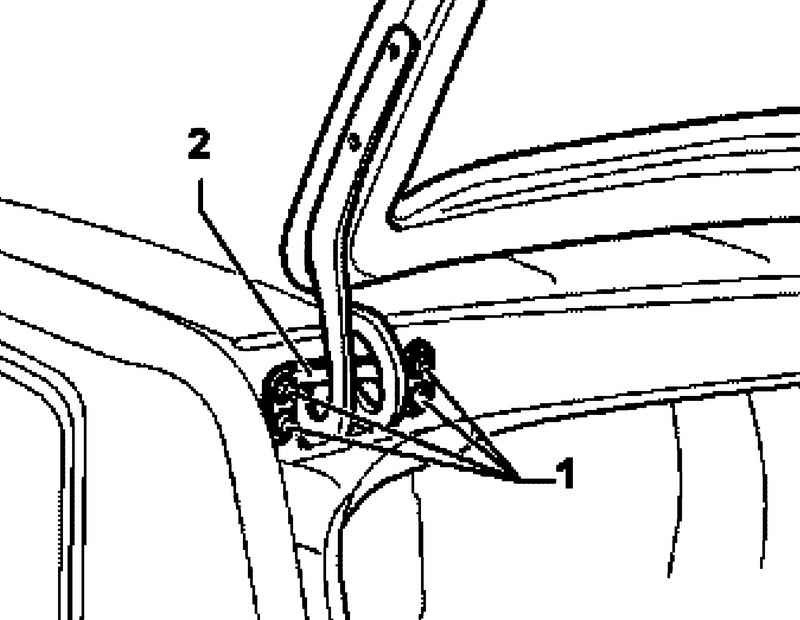

Рис. 8.14. Шарнир двери багажного отсека

Ослабьте болты 1 шарнира двери багажного отсека 2 (не откручивая их полностью) (рис. 8.14).

Подгоните дверь багажного отсека по высоте равномерно в соответствии с наружными контурами.

После регулировки двери багажного отсека затяните болты 1.

Момент затяжки: болты 125 Н·м.

Отрегулируйте направляющие клинья и цапфы

Отрегулируйте петлю замка.
